4

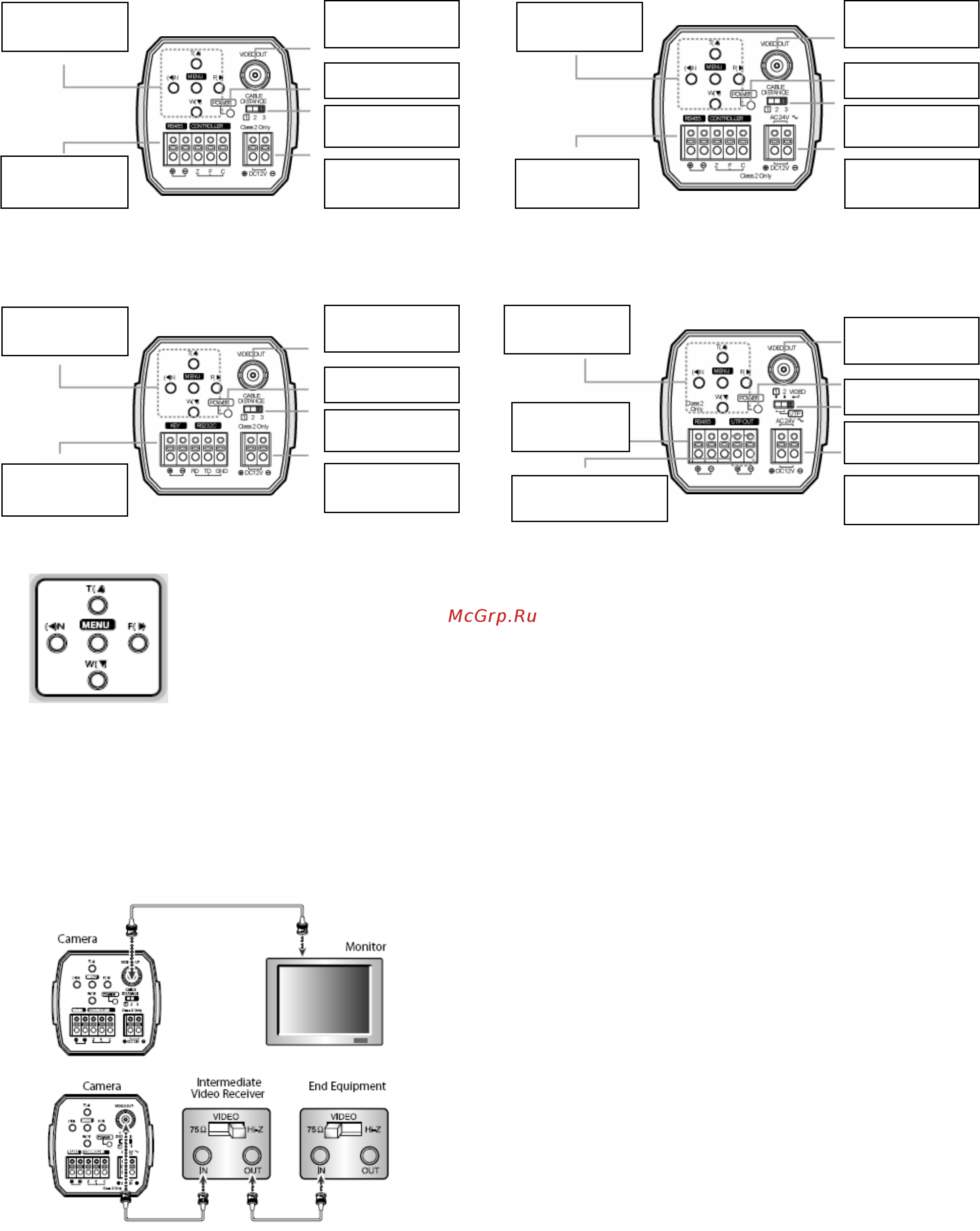

3. ВИД СЗАДИ И НАЗВАНИЯ ЧАСТЕЙ
Модель “A” с входом 12В постоянного тока Модель “B” с входом 24В перем. тока /12В пост. тока
Модель “С” с входом 12В постоянного тока Модель “D” передачи по витой паре (UTP)
Кнопки настройки функций:
Функции можно настраивать с помощью 5 кнопок, находящихся на задней панели камеры.
Кнопки меню: вход и выход из режима меню.
Кнопки масштабирования (TELE/WIDE): используются для выбора нужного элемента меню и перемещения
курсора вверх/вниз.
Кнопки фокуса (NEAR/FAR): используются для изменения параметров выбранного элемента меню и
перемещения курсора влево/вправо.
Гнездо видео выхода: используется для подключения внешнего видео монитора к гнезду.
Индикатор питания: при поступлении питания загорается индикатор.
Селекторный переключатель:
Тип A, B и C: если расстояние от камеры большое, установите селекторный переключатель на 2 или 3. Изображение на мониторе
станет более четким.
Тип D используется для выбора видео входа или выхода по неэкранированной витой паре (UTP).
Терминал ввода мощности
Управляющий терминал
Терминал вывода видео по неэкранированной витой паре (UTP):
Такие терминалы выводят композитный видео сигнал, который может передаваться по неэкранированной витой паре (UTP), идущей к
соответствующему приемнику.
4. МОНТАЖ
1. Подключение к монитору
Подключите монитор к видео гнезду, находящемуся сзади.
Метод подключения камеры к монитору изменяется в
зависимости от
модели.
В прилагаемых документах указан номер модели.
Подключите камеру после отключения каждой части оборудования.
Установите переключатели 75Ω/Hi-Z каждого устройства согласно
приведенному рисунку: установите переключатель промежуточного
видео приемника на Hi-Z, а конечного устройства - на 75Ω.
Кнопка настройки
функций
Управляющий
терминал
Управляющий
терминал
Терминал видео вывода
видео по НВП (UTP)
Кнопка настройки
функций
Кнопка настройки
функций
Управляющий
терминал
Гнездо видео
выхода
Индикатор питания
Селекторный
пе
р
еключатель
Терминал ввода
мощности
Кнопка настройки
функций
Управляющий
терминал
Гнездо видео
выхода
Индикатор питания
Селекторный
пе
р
еключатель
Терминал ввода
мощности
Гнездо видео
выхода
Индикатор питания
Селекторный
пе
р
еключатель
Терминал ввода
мощности
Гнездо видео
выхода
Индикатор питания
Селекторный
пе
р
еключатель
Терминал ввода
мощности
