5

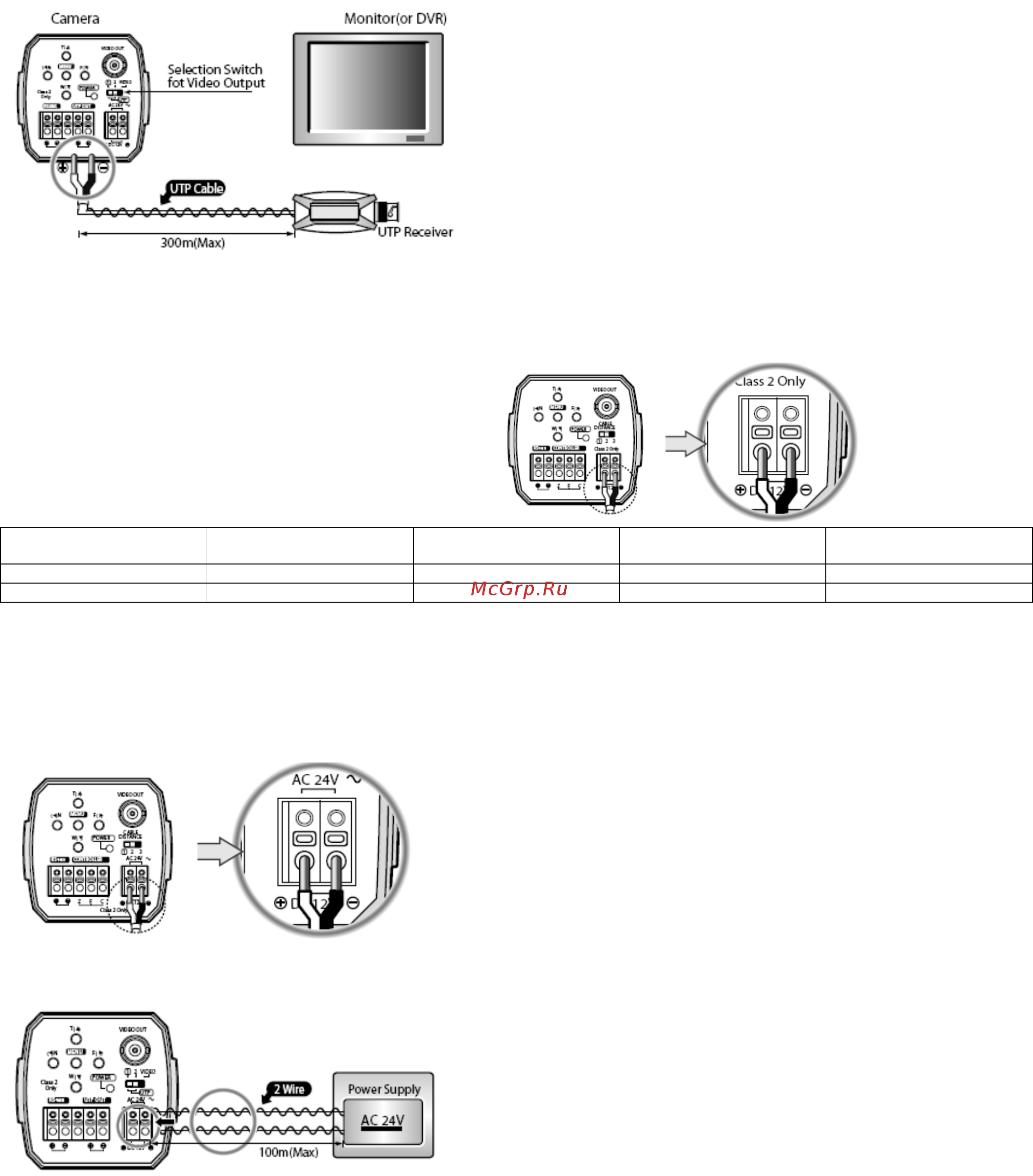

2. Модель вывода видео по неэкранированной витой паре (UTP)
Подключение терминала вывода видео по неэкранированной витой паре (UTP), находящегося на задней панели, к монитору.
В случае использования терминала вывода видео по
неэкранированной витой паре (UTP) следует установить
селекторный переключатель в положение "UTP OUT".
Если расстояние от монитора до камеры большое, установите
селекторный переключатель в
среднее положение.
Изображение станет лучше.
Подключите неэкранированную витую пару (UTP) прямо к
соответствующему выходу камеры. Передатчик по
неэкранированной витой паре (UTP) включен в комплект
камеры, поэтому дополнительный передатчик такого типа не
требуется.
Передатчик по неэкранированной витой паре (UTP) необходим
для подключения неэкранированной витой пары (UTP) к
монитору или DVR.
При подключении неэкранированной
витой пары (UTP) проверьте полярность видео сигнала.
Для лучшего качества передачи используйте неэкранированную витую пару (UTP) "CAT5 24AWG".
3. Подключение питания
У каждой модели свои параметры питания, проверьте название модели и параметры питания перед подключением ее к источнику
питания. См. на ярлыки, находящиеся на оборудовании,
содержащие информацию о параметрах питания.
Для питания 12 В постоянного
тока
- Провод поляризован. Соблюдайте полярность.
- Используйте источник питания 12 В постоянного тока.
Сопротивление медного провода [при 20
о
С]
Размер медного
провода (AWG)
#24
(0.22мм
2
)
#22
(0.33мм
2
)
#20
(0.52мм
2
)
#18
(0.83мм
2
)
Сопротивление (ҐШ/м) 0.078 0.050 0.030 0.018
Спад напряжения (В/м) 0.028 0.018 0.011 0.006
Так как спад напряжения может произойти из-за длины провода, в соответствии с данными, приведенными в таблице, в работе камеры
может произойти сбой, если к камере подключена слишком длинная линия выхода адаптера.
- Рабочее напряжение камеры: 12 В постоянного тока ± 10%
- Спады напряжения, указанные в таблице, изменяются в зависимости от типа электрического
провода и производителя.
Тип питания 24В переменного тока /12В постоянного тока
Используйте источник питания 24 В переменного тока/ 12 В постоянного тока.
Тип питания 24 В переменного тока / 1 2 В постоянного тока [видео вывод по неэкранированной витой паре (UTP)]
При использовании неэкранированной витой пары (UTP) с
переменным током 24 В, возможна передача
питания в пределах
100 м.
Используйте 2 пары проводов (4 провода).
В случае использования постоянного тока 12 В в качестве питания,
неэкранированная витая пара (UTP) не применяется.
Примечание
После проведения монтажа не забудьте включить питание.
Адаптер переменного тока вместе с камерой не поставляется.
Используйте только одобренный UL источник питания класса
2: 24 В переменного тока/12 В постоянного тока.
Не используйте источники питания, отличные от указанных в документации.
