10
2-2. Задняя панель

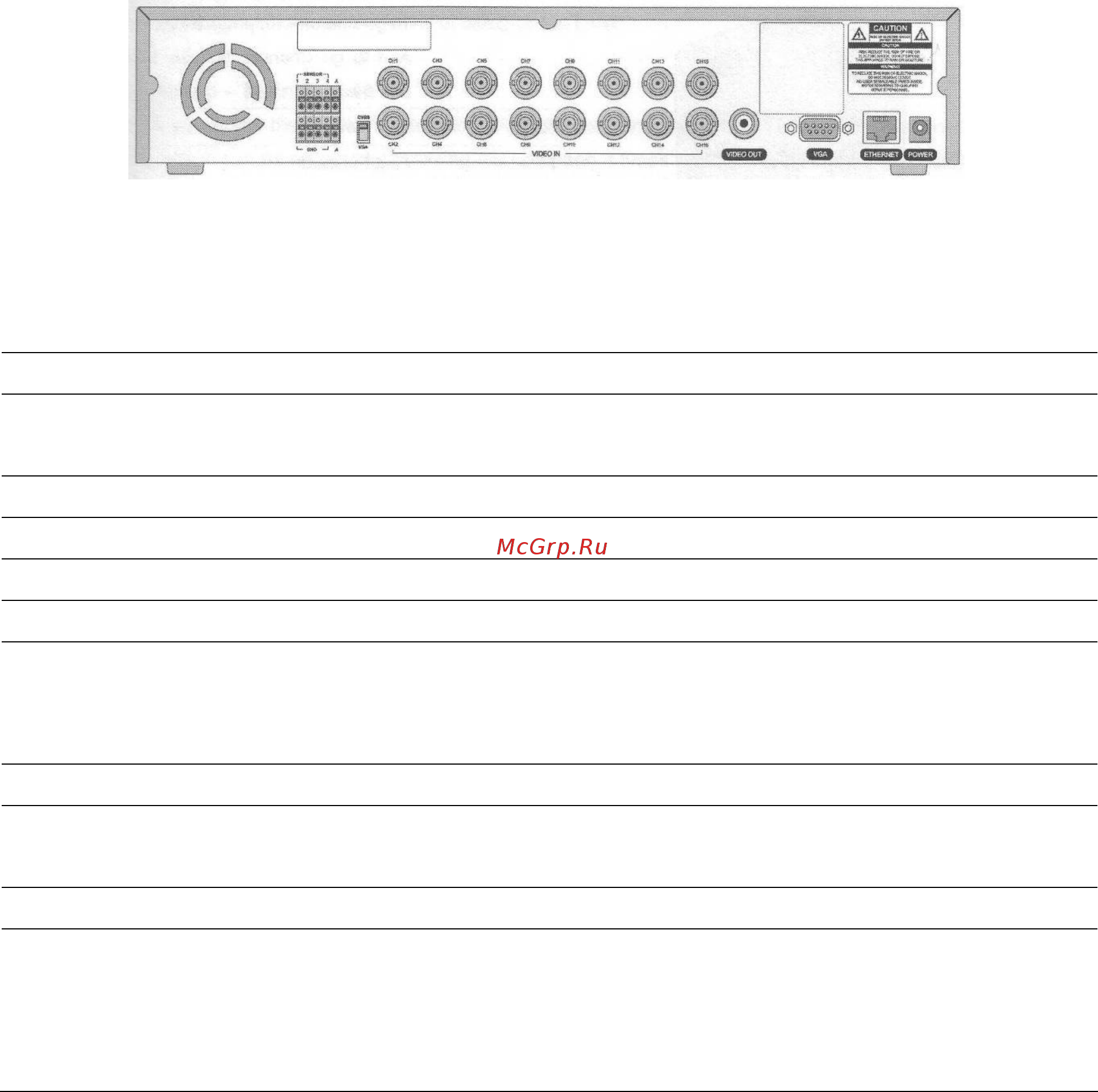

Рисунок 2.2.1. Задняя панель
Таблица 2.2.1. Подключения задней панели
Подключение Цель
VIDEO IN
16 коннекторов для видео входа.
Подключение выхода камеры к видео входу (NTSC/PAL)
VIDEO OUT
1 коннектор для видео выхода.
VIDEO
Композитный видео выход в формате NTSC или PAL
VGA
Коннектор для монитора VGA
SENSOR IN
Коннектор для подключения устройства датчика.
ALARM OUT
1 коннектор для подключения устройства тревоги.
Обеспечивает простое переключение ВКЛ/ВЫКЛ посредством реле. 0.5A/125 В,
1A/30 В
LAN
Коннектор RJ45 для LAN -подключения.
DC 12V
Используйте 12 В пост. тока с помощью адаптера постоянного тока,
поставляемого с оборудованием.
RS-232
Только для сервисного обслуживания.
ПЕРЕКЛЮЧАТЕЛИ
Выберите монитор VGA или CVBS (полный видео сигнал).
Не изменяйте настроек при включенном питании.
После изменения положения переключателя следует перезагрузить DVR для
применения новых настроек.
