Монтаж

Версия 3.1 страница 3

Корпус

Кабель

Стена

Дюбели

Саморезы

Корпус

Накладка

верхняя

Накладка

нижняя

Кабель

Стена

Дюбели

Саморезы

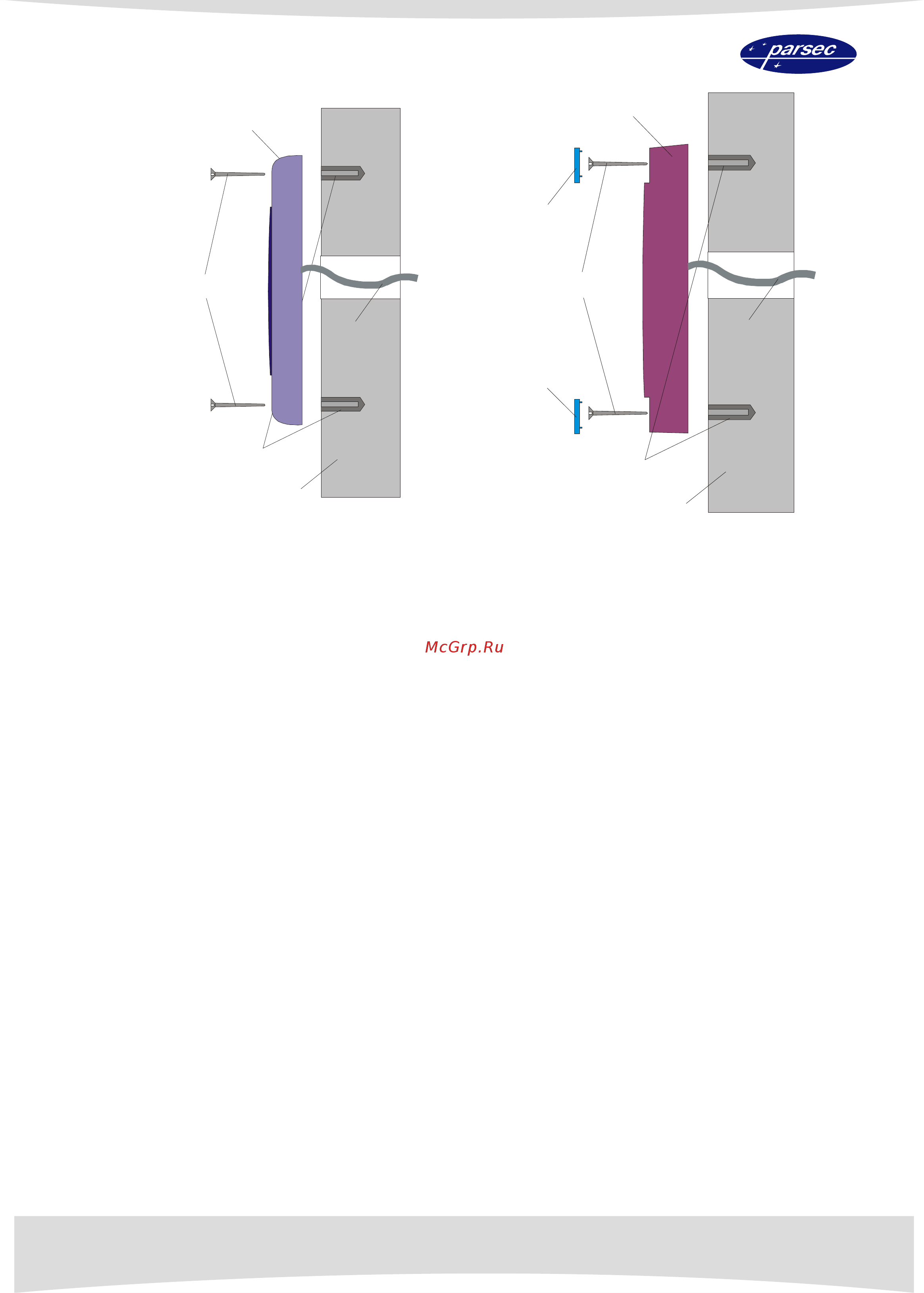

Рисунок 1. Крепление считывателя PR-P05. Рисунок 2. Крепление считывателя PR-P09.

Крепление считывателей серии PR-P05

Для крепления считывателя необходимо просверлить четыре отверстия под прилагаемые

пластмассовые дюбели. Отверстия располагаются в углах прямоугольника с размерами

83×46 мм. Отверстия должны быть диаметром 6 мм и глубиной 35 мм. Вставьте в них

прилагаемые дюбели. Подключите считыватель к предварительно заложенному кабелю,

соединяющему его с контроллером, после чего закрепите корпус считывателя четырьмя

прилагаемыми саморезами.

На рисунке 1 приведена схема крепления считывателя серии

PR-P05 к стене.

Крепление считывателей серии PR-P09

На рисунке 2 приведена схема установки считывателей PR-P09.

Если установлены декоративные накладки в верхней и нижней частях считывателя, то

снимите их, поддев сбоку тонкой отверткой. Нижней считается накладка с логотипом,

верхней – с линзой для светодиода. Для крепления считывателя необходимо просверлить

на одной вертикали два отверстия под прилагаемые пластмассовые дюбели. Расстояние

между центрами отверстий

равно 132 мм. Отверстия должно быть диаметром 6 мм и

глубиной 35 мм. Вставьте в них прилагаемые дюбели. Подключите считыватель к

предварительно заложенному кабелю, соединяющему его с контроллером, после чего

закрепите корпус считывателя двумя прилагаемыми саморезами. Защелкните верхнюю и

нижнюю накладки. При необходимости накладки можно дополнительно зафиксировать

каплей нитроклея, но в этом случае

демонтаж считывателя станет проблематичным.
