Монтаж

Версия 5.1 страница 3

Монтаж

Место размещения считывателя выбирается из соображений удобства монтажа и

использования. Общепринятым является расположение считывателя на стене примерно

на уровне ручки отпирания двери, со стороны, противоположной дверным петлям.

Не рекомендуется устанавливать считыватель на металлическую поверхность, так как

в этом случае расстояние считывания уменьшается (кроме PR-H05).

Считыватели должны располагаться на расстоянии не менее 50 см друг от друга.

При креплении считывателя необходимо обеспечить радиус изгиба кабеля у

основания считывателя не менее 10 мм.

Корпус

Кабель

Стена

Дюбели

Саморезы

Корпус

Кабель

Стена

юбели

Саморезы

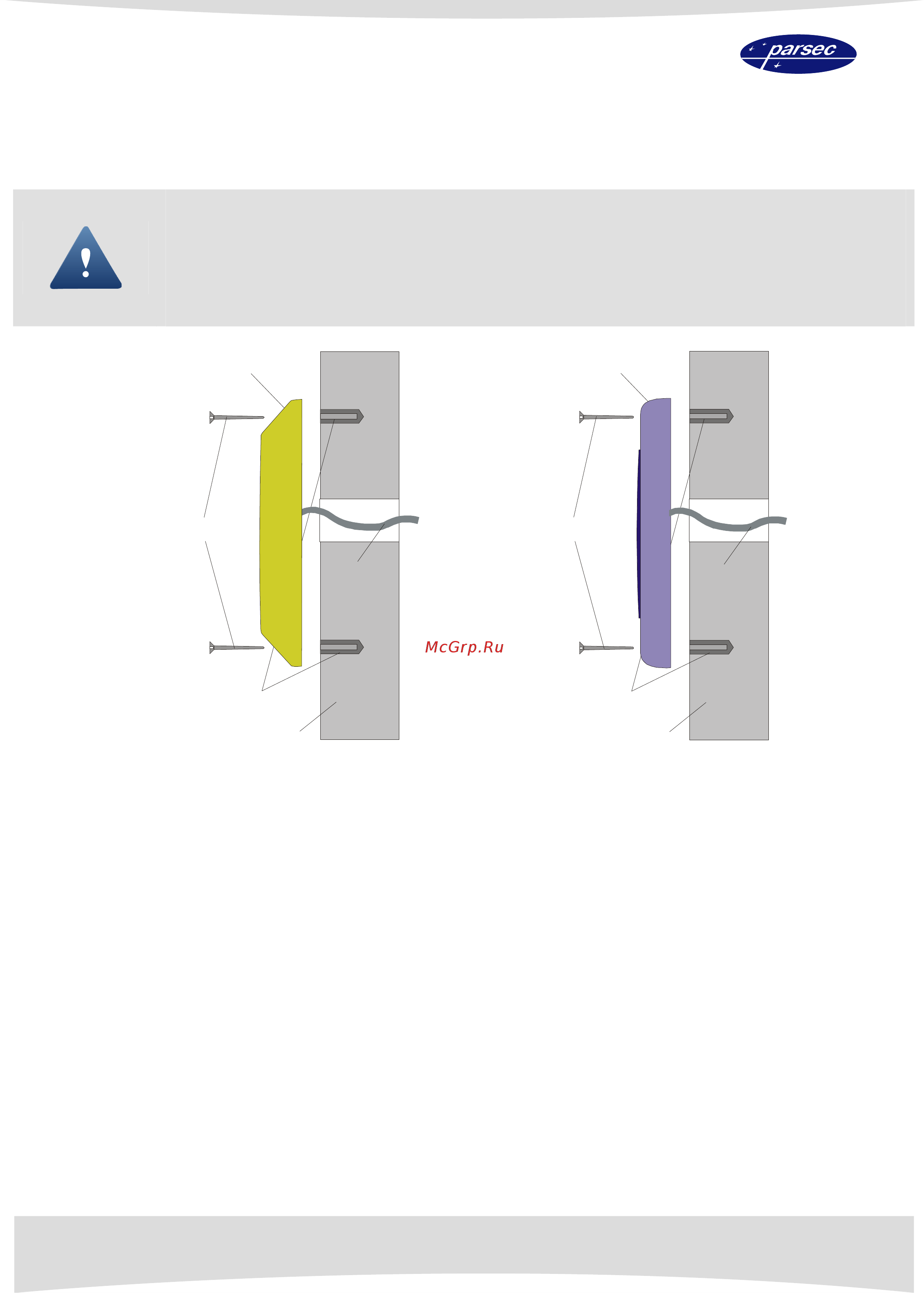

Рисунок 1. Крепление считывателя PR-H03. Рисунок 2. Крепление считывателя PR-H05.

Крепление считывателей серии PR-H03

Для крепления считывателя необходимо просверлить на одной вертикали два отверстия

под прилагаемые пластмассовые дюбели. Расстояние между центрами отверстий равно

132 мм. Отверстия должны быть диаметром 6 мм и глубиной 35 мм. Вставьте в них

прилагаемые дюбели. Подключите считыватель к предварительно заложенному кабелю,

соединяющему его с контроллером, после чего закрепите корпус считывателя двумя

прилагаемыми

саморезами. На рисунке 1 приведена схема крепления считывателя серии

PR-H03 к стене.

Крепление считывателей серии PR-H05

Для крепления считывателя необходимо просверлить четыре отверстия под прилагаемые

пластмассовые дюбели. Отверстия располагаются в углах прямоугольника с размерами

83×46 мм. Отверстия должны быть диаметром 6 мм и глубиной 35 мм. Вставьте в них

прилагаемые дюбели. Подключите считыватель к предварительно заложенному кабелю,

соединяющему его с контроллером, после чего закрепите корпус считывателя четырьмя

прилагаемыми саморезами.

На рисунке 2 приведена схема крепления считывателя серии

PR-H05 к стене.
