Крепление считывателя PR-M03

Для крепления считывателя необходимо

просверлить на одной вертикали два

отверстия под прилагаемые

пластмассовые дюбели. Расстояние между

центрами отверстий равно 132 мм.

Просверлите два отверстия диаметром

6 мм глубиной 35 мм и вставьте в них

прилагаемые дюбели.

Подключите считыватель к

предварительно заложенному кабелю,

соединяющему его с контроллером, после

чего закрепите корпус считывателя двумя

прилагаемыми

саморезами.

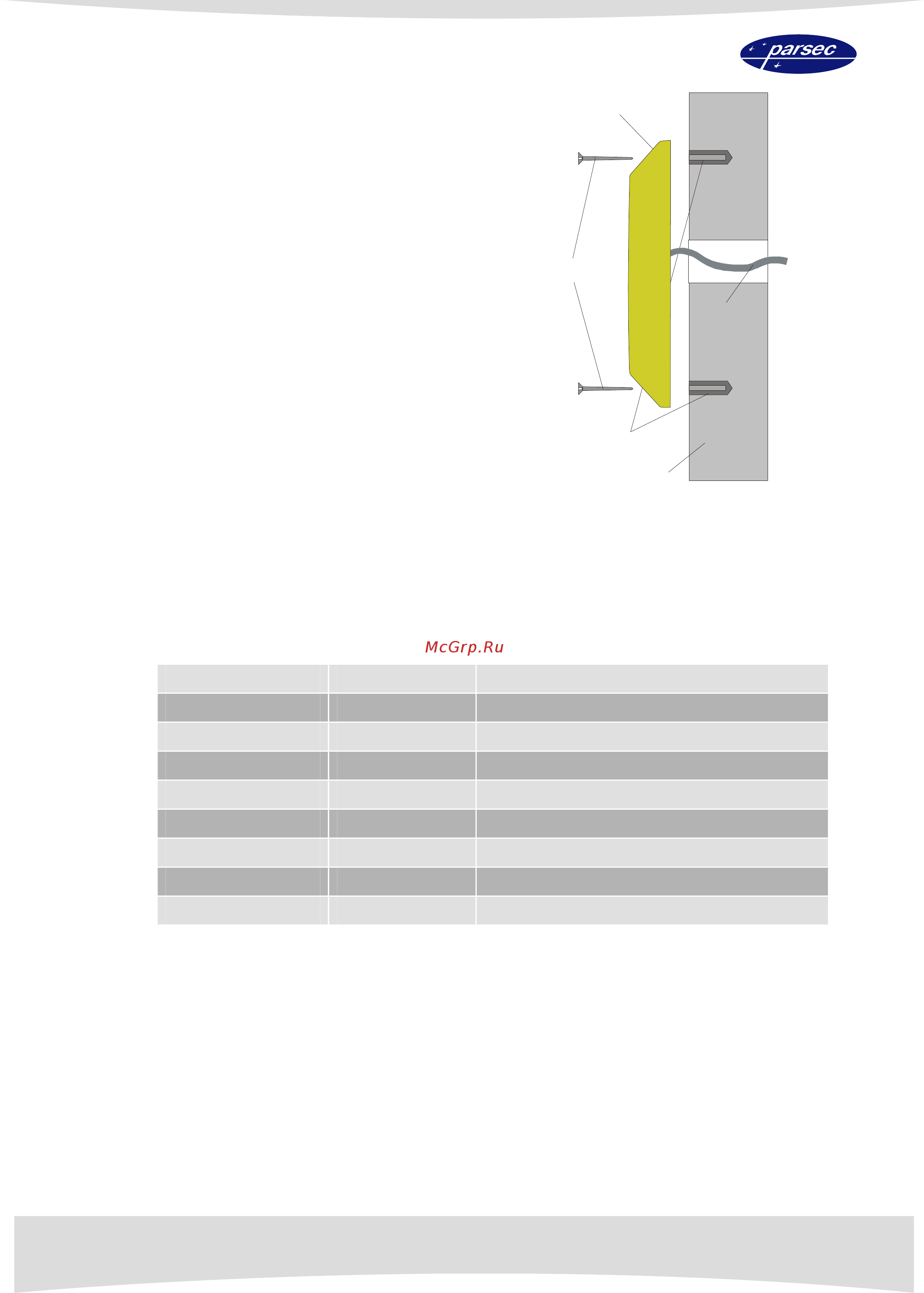

На рисунке 1 приведена схема крепления

считывателя серии PR-M03 к стене.

Корпус

Кабель

Стена

юбели

Саморезы

Рисунок 1. Крепление считывателя PR-M03.

Подключение считывателя

Кабели

Считыватели снабжены 8-жильным цветным кабелем, с помощью которого производится

их подключение к контроллерам. Назначение выводов приведено в таблице ниже.

Цвет Наименование Назначение

Красный +V Напряжение питания

Черный GND Общий вывод

Зеленый D0/Sig Данные «0» / Сигнал Touch Memory

Белый D1 Данные «1»

Оранжевый Led-G Включение зеленого светодиода

Коричневый Led-R Включение красного светодиода

Желтый BEEP Включение зуммера

Синий Hold Блокировка работы считывателя

Рекомендуемый тип кабеля между считывателем и контроллером – неэкранированный

многожильный сигнальный кабель с сечением каждого провода 0,22 кв. мм. При

использовании такого кабеля максимальное удаление считывателя от контроллера – до

100 метров.
