Монтаж
Версия 2.1 страница 3
Монтаж
Место размещения считывателя выбирается из соображений удобства монтажа и
использования. Общепринятым является расположение считывателя на стене примерно
на уровне ручки отпирания двери, со стороны, противоположной дверным петлям.
Не рекомендуется устанавливать считыватель на металлическую поверхность, так как
в этом случае расстояние считывания уменьшается.
Считыватели должны располагаться на расстоянии не менее 50 см друг от друга.
При креплении считывателя необходимо обеспечить радиус изгиба кабеля у
основания считывателя не менее 10 мм.
Крепление считывателя PR-P16

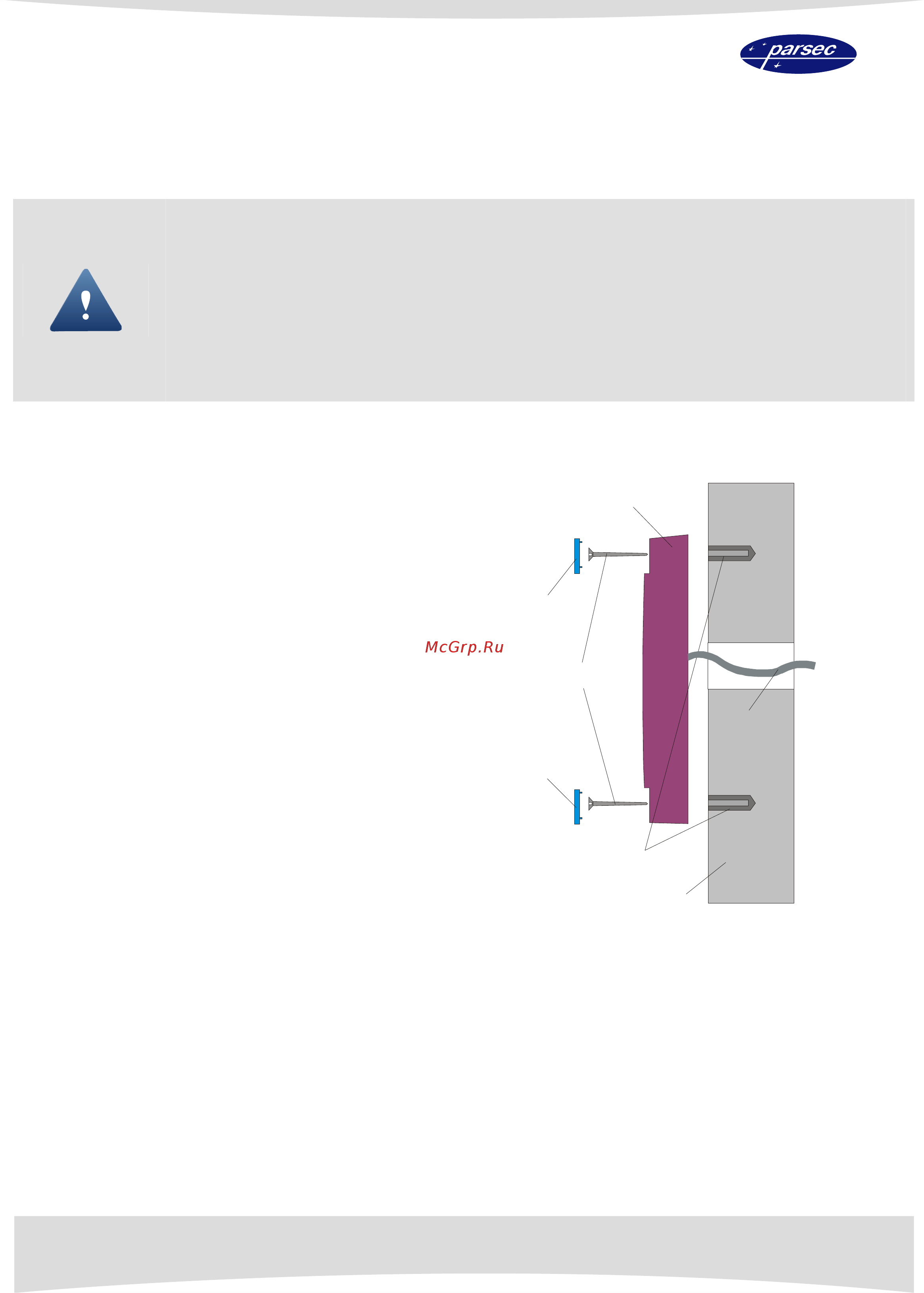

На рисунке 1 приведена схема установки
считывателя серии PR-P16.
1. Если установлены декоративные
накладки в верхней и нижней частях
считывателя, то снимите их, поддев
сбоку тонкой отверткой. Нижней
считается накладка с логотипом,
верхней – с линзой для светодиода.
2. Просверлите в стене два крепежных
отверстия под прилагаемые дюбели с
расстоянием между центрами
отверстий 132 мм.
3.
Просверлите отверстие под кабель в
стене под средней частью корпуса
считывателя.
4. Подключите считыватель к
контроллеру. Назначение каждого из
выводов считывателя описано в
следующем разделе.
5. Закрепите корпус считывателя двумя
прилагаемыми саморезами.
6. Защелкните верхнюю и нижнюю
накладки. При необходимости
накладки можно дополнительно
зафиксировать каплей нитроклея, но в
этом случае демонтаж считывателя
станет проблематичным.
Корпус
Накладка
верхняя
Накладка
нижняя
Кабель
Стена
Дюбели
Саморезы
Рисунок 1. Крепление считывателя PR-P16.
Кабели
Считыватель снабжен 8-жильным цветным кабелем, с помощью которого производится их
подключение к системе управления доступом. Назначение выводов кабеля считывателя
для различных режимов приведено в таблице, приведенной ниже.
