Установка и подключение

Версия 1.2 страница 7

1. Просверлите в стене четыре крепежных отверстия под прилагаемые дюбели с

расстоянием между центрами отверстий 83 мм по вертикали и 46 мм по

горизонтали.

2. Просверлите отверстие под кабель в стене под средней частью корпуса

контроллера.

3. Подключите контроллер к остальному оборудованию (источник питания, дверной

контакт, замок, кнопка запроса на выход). Подробнее о подключении

оборудования

к контроллеру рассказано в следующем подразделе.

Обратите внимание на провода, используемые для конфигурирования контроллера

(тип и логика работы замка).

4. Закрепите корпус контроллера четырьмя прилагаемыми саморезами.

КорпусКорпус

Накладка

верхняя

Накладка

нижняя

КабельКабель

СтенаСтена

ДюбелиДюбели

СаморезыСаморезы

SC-TP19SC-TP1

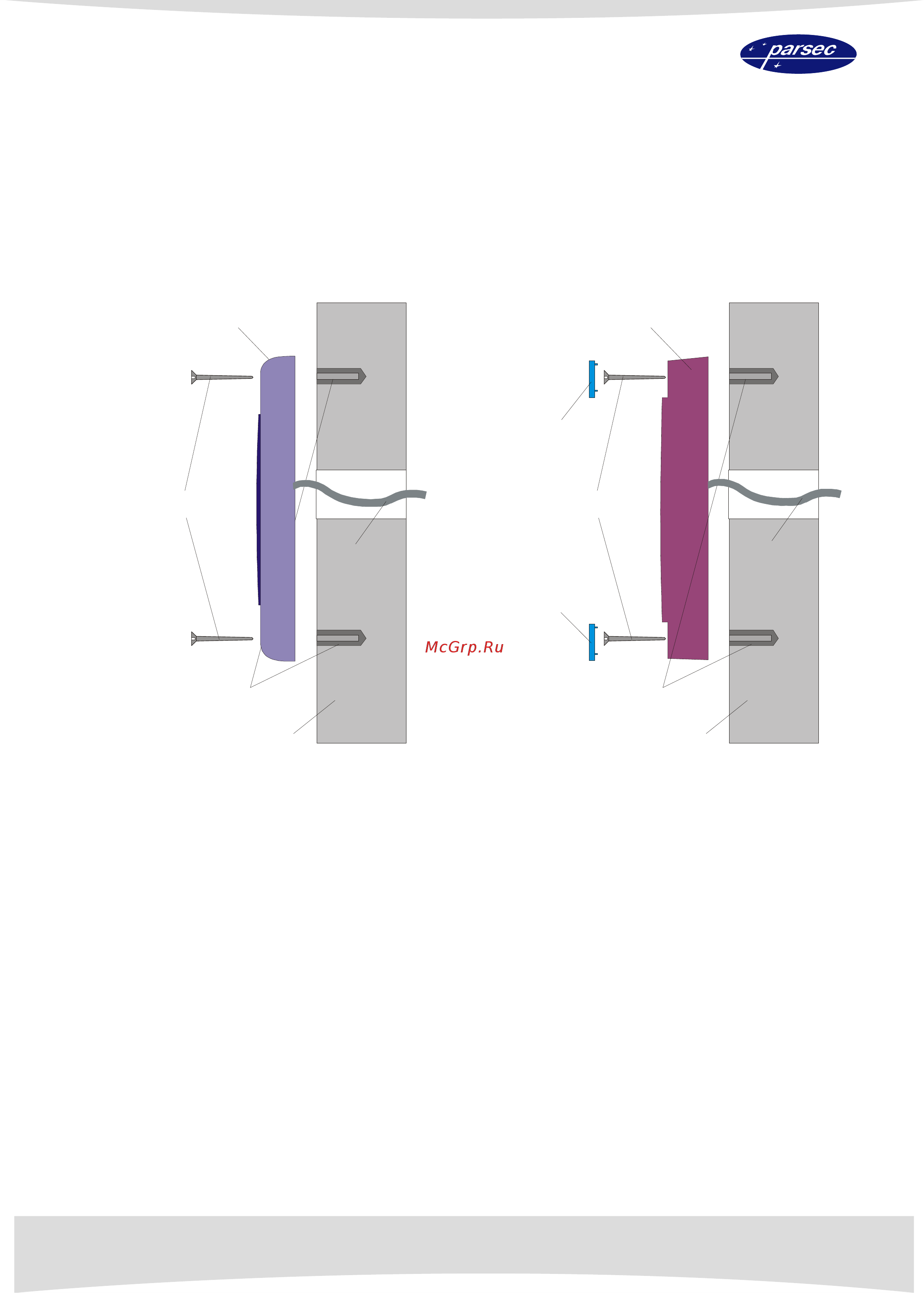

Рисунок 1. Крепление контроллеров.

Для установки контроллера SC-TP19 необходимо выполнить следующее:

1. Снимите декоративные накладки в верхней и нижней частях корпуса контроллера.

Нижней считается накладка с логотипом, верхней – накладка с линзой для

светодиода.

2. Просверлите в стене два крепежных отверстия под прилагаемые дюбели с

расстоянием между центрами отверстий 132 мм.

3. Просверлите отверстие под кабель

в стене под средней частью корпуса

контроллера.

4. Подключите контроллер к остальному оборудованию (источник питания, дверной

контакт, замок, кнопка запроса на выход). Подробнее о подключении оборудования к

контроллеру рассказано в следующем подразделе.

Обратите внимание на провода, используемые для конфигурирования контроллера

(тип и логика работы замка).

5. Закрепите корпус контроллера двумя прилагаемыми

саморезами.

6. Защелкните верхнюю и нижнюю накладки.

Монтаж остальных компонентов системы доступа осуществляйте в соответствии с

прилагаемыми к используемому оборудованию инструкциями.
