Qcam QC-80730HVN4 [3/4] Функции экранного меню

5. GAIN (КОЭФФИЦИЕНТ УСИЛЕНИЯ)

Выбрав этот пункт меню, Вы сможете управлять коэффициентом усиления видеосигнала.

6. SENS-UP(ПОВЫШЕНИЕ ЧУВСТВИТЕЛЬНОСТИ)

Данный режим доступен лишь при включённой опции GAIN.

7. SPECIAL (СПЕЦИАЛЬНЫЕ)

ЗдесьВы можете включить и настроить такие режимы как DAY/NIGHT(ДЕНЬ/НОЧЬ), MOTION DET(ДЕТЕКТОР

ДВИЖЕНИЯ), PRIVACY(МАСКИРОВАНИЕ), SYNC(СИНХРОНИЗАЦИЯ), CAM ID(ИДЕНТИФИКАТОР КАМЕРЫ), IMAGE

CTRL(УПРАВЛЕНИЕ ИЗОБРАЖЕНИЕМ), SYSTEM CTRL(УПРАВЛЕНИЕ СИСТЕМОЙ).

8. RESET (СБРОС)

Вы можете сбросить все настройки экранного меню на заводские.

9. EXIT (ВЫХОД)

Послезавершения настроек в экранном меню, вы можете выйти из него нажатием кнопки SET.

1. BRIGHTNESS (ЯРКОСТЬ)

Вы можете выставить уровень яркости в пределах: от 1 до 100.

2. EXPOSITION (ЭКСПОЗИЦИЯ)

Для объектива с АРД выберите режим ALC. Для объектива с ручной диафрагмой выставляется режим ELC.

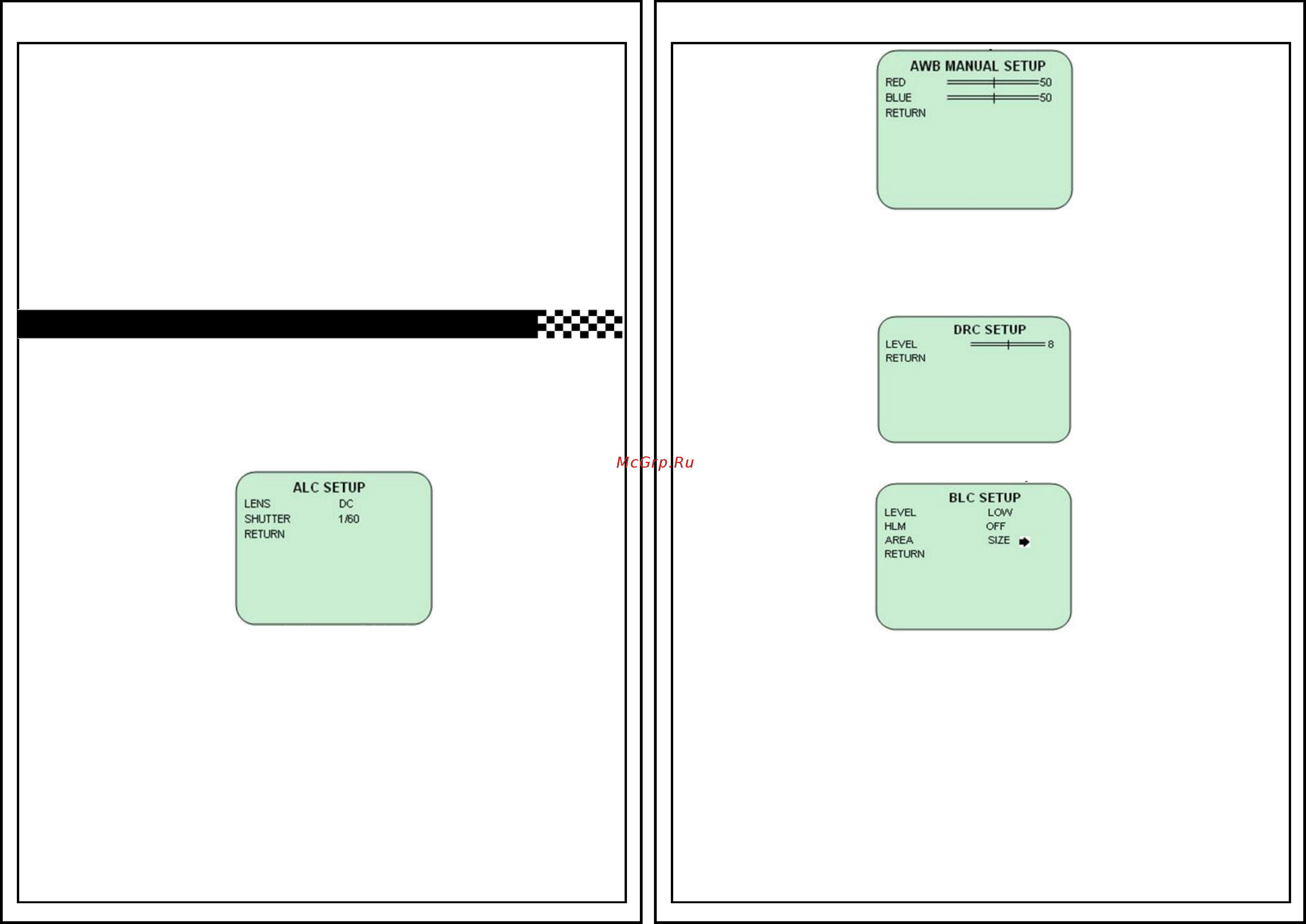

2.1. Если вы выбрали режим ALC, на экране отобразится установки данного режима.

Вы увидите, что пункт LENS(ОБЪЕКТИВ) автоматически выставляется как DC (Объектив с АРД).

Вы можете выставить значение затвора из следующих значений: 1/60, 1/100, 1/250, 1/500, 1/1000, 1/2000,

1/5000, 1/7000, 1/12000, FIX X12, FIX X10, FIX X8, FIX X6, FIX X4, FIX X2.

2.2 Если используется объектив с ручной регулировкой диафрагмы, необходимо выбрать параметр ELC.

3. WHITE BAL. (БАЛАНС БЕЛОГО)

3.1 ATW1: Обычно выбирается для работы в диапазоне температуры цвета от 1800К до 10500К

3.2 ATW2:

3.3 AWC: Направьте видеокамеру на белый лист бумаги и дождитесь фокусирования видеокамеры,

нажмите кнопку SET. При изменении источника света необходимо переустановить баланс белого.

3.4 MANUAL(РУЧНОЙ): При выборе ручного регулирования баланса белого, появится меню AWB MANUAL

SETUP(РУЧНАЯ УСТАНОВКА БАЛАНСА БЕЛОГО), как показано на рисунке ниже

Вы можете отдельно выставить передачу по красному (RED) и синему (BLUE) цвету. Диапазон от 1 до 100.

4. BACKLIGHT (КОМПЕНСАЦИЯ ЗАДНЕЙ ЗАСВЕТКИ)

4.1 DRC(Digital WDR). Функция цифрового расширения динамического диапазона. При выборе данной

функции на экран выводится меню установок DRC (DRC SETUP). Вы можете установить уровень DRC от 1 до 16

4.2 BLC (Компенсация задней засветки). При выборе режима BLC появится следующее экранное меню:

LEVEL: Вы можете выбрать уровень для BLC между LOW (низкий) и HIGH (высокий.

HLM: При выборе данного пункта Вы увидите, что яркие области закрыты серым.

AREA: Размер области может быть установлен использованием кнопок UP(ВВЕРХ)/DOWN(ВНИЗ)

/RIGHT(ВПРАВО)/LEFT(ВЛЕВО).

Кнопка LEFT уменьшает ширину области, RIGHT увелишивает ширину области.

Кнопка UP уменьшает высоту области, DOWN увеличивает высоту области.

После того, как Вы установили размер области, нажмите кнопку SET.

Для того, чтоб установить положение области на экране, передвиньте курсор на POS (ПОЛОЖЕНИЕ) и с

кнопками UP(ВВЕРХ)/DOWN(ВНИЗ) /RIGHT(ВПРАВО)/LEFT(ВЛЕВО) установите желаемое положение области.

После этого нажмите кнопку SET.

5. GAIN (КОЭФФИЦИЕНТ УСИЛЕНИЯ)

Привыборе данной функции появится меню настроек коэффициента усиления (GAIN SETUP MENU)

LEVEL: Вы можете выставить уровень LOW, MID, HIGH.

DNR(ЦИФРОВОЕ ПОДАВЛЕНИЕ ШУМА): Вы можете выбрать значение в диапазоне от 0 до 32.

Функцииэкранного меню
