Just JC-S323FNM-i24 [5/22] Подключение камеры

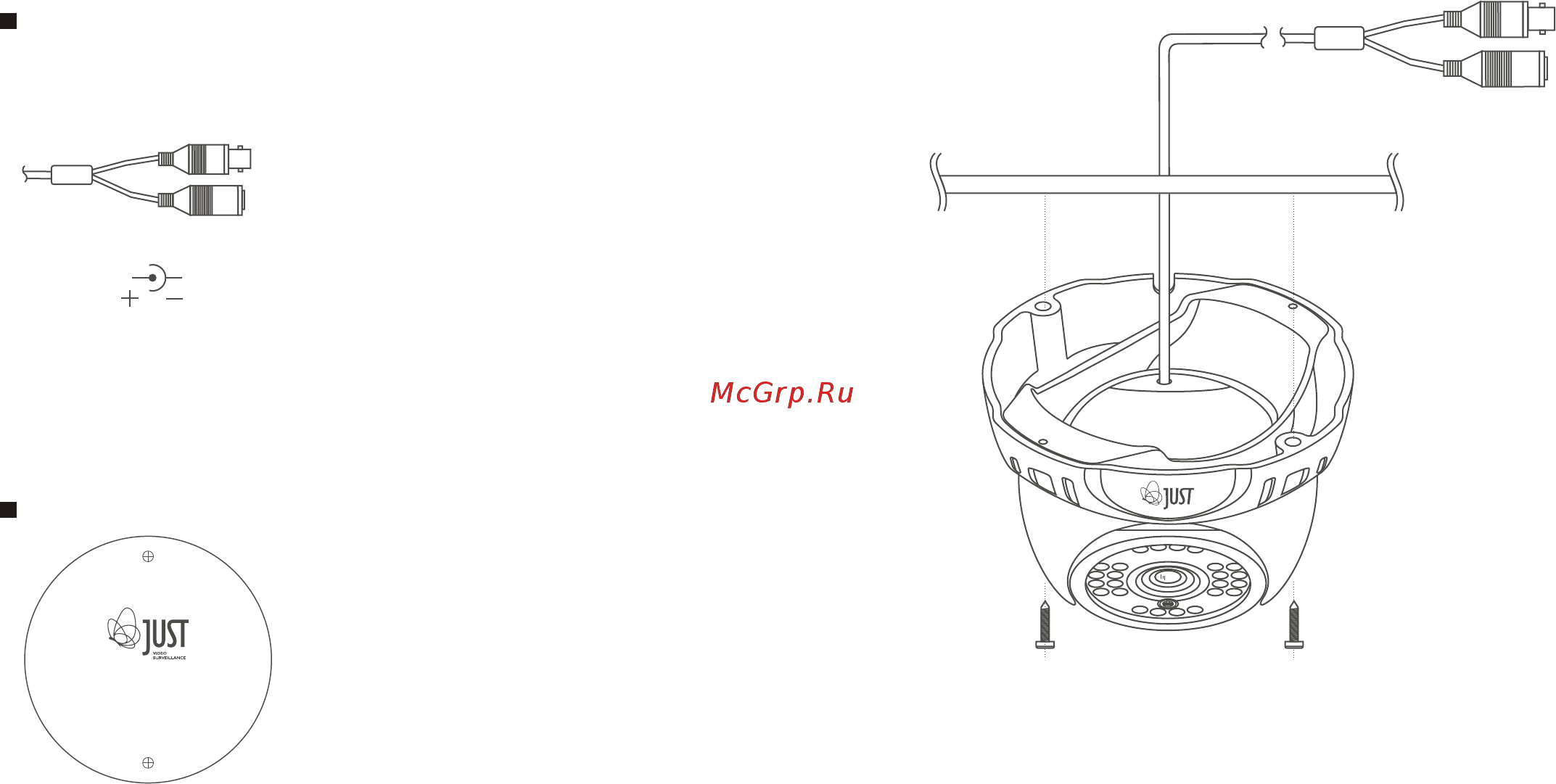

КЛЕЙКИЙ МОНТАЖНЫЙ ШАБЛОН

Указанный технический рисунок приводится

только для справки. Фактический размер

монтажного шаблона соответствует размеру

основания купола.

УСТАНОВКА КАМЕРЫ

Подключение разъема питания

Подключите 12 вольт постоянного тока,

используя специализированный разъем и

соблюдая полярность. Неправильная

полярность может привести к нарушению

функционирования или полному выходу из

строя видеокамеры.

Подключение видео выхода

Подключите BNC разъем видеовыхода с

помощью коаксиального кабеля 75 Ом.

Подключение Меры предосторожности

Радиус изгиба коаксиального кабеля должен

быть не меньше 10 диаметров кабеля.

Никогда не сжимайте кабель во избежание

рассогласования сопротивлений.

Полярность подключения

(Центр +)

ПОДКЛЮЧЕНИЕ КАМЕРЫ

JC-S323FNM-i24 Page 8 JC-S323FNM-i24 Page 9

Приклейте монтажный шаблон в место, где планируется установка камеры.

Основание купола крепится к поверхности четырьмя винтами #10, которые

поставляются в комплекте, через четыре отверстия в основании купольной

камеры. Затем прикрепите купол к основанию соответствующими винтами.

КЛЕЙКИЙ МОНТАЖНЫЙ ШАБЛОН
