РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
| 5
AHD ВИДЕОРЕГИСТРАТОРЫ JUST- JR

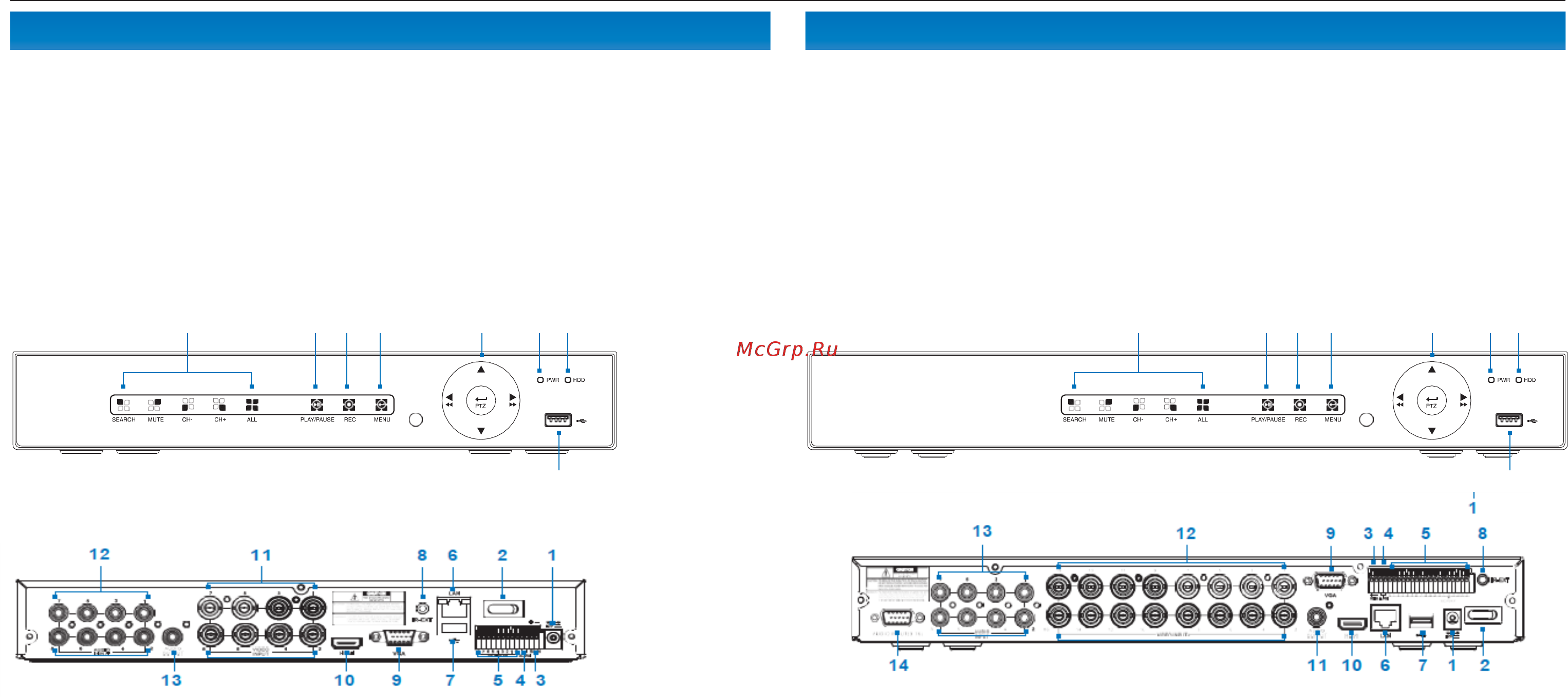

Передняя панель
[
1
]
Разъем USB 2.0 для подключения мыши, внешнего USB-накопителя, 3G-модема
[
2
]
Индикатор питания
[
3
]
Индикатор состояния жесткого диска
[
4
]
Кнопки навигации по меню, управления воспроизведением и PTZ-камерой
[
5
]
Кнопка вызова меню
[
6
]
Кнопка включения/отключения записи вручную
[
7
]
Кнопка запуска/приостановки воспроизведения
[
8
]
Кнопки выбора каналов просмотра
Передняя панель
[
1
]
Разъем USB 2.0 для подключения мыши, внешнего USB-накопителя, 3G-модема
[
2
]
Индикатор питания
[
3
]
Индикатор состояния жесткого диска
[
4
]
Кнопки навигации по меню, управления воспроизведением и PTZ-камерой
[
5
]
Кнопка вызова меню
[
6
]
Кнопка включения/отключения записи вручную
[
7
]
Кнопка запуска/приостановки воспроизведения
[
8
]
Кнопки выбора каналов просмотра
8 7 6 5
4 2 3
8 7 6 5
4 2 3
1
1
Задняя панель
[
1
]
Разъем для подключения электропитания
[
2
]
Выключатель питания
[
3
]
Интерфейс RS-485
[
4
]
Тревожный выход
[
5
]
Тревожные входы
[
6
]
Разъем RJ-45 100Mbit Ethernet
[
7
]
Разъем USB 2.0 для подключения мыши или внешнего USB-накопителя
[
8
]
Разъем для подключения проводного удлинителя ИК-сигнала от пульта управления
[
9
]
Видеовыход VGA для подключения к монитору
[
10
]
Видеовыход HDMI для подключения к монитору высокого разрешения
[
11
]
Видеовходы BNC для подключения аналоговых камер
[
12
]
Аудиовходы RCA для подключения внешних активных микрофонов
[
13
]
Аудиовыход RCA для подключения внешнего активного динамика
Задняя панель
[
1
]
Разъем для подключения электропитания
[
2
]
Выключатель питания
[
3
]
Интерфейс RS-485
[
4
]
Тревожный выход
[
5
]
Тревожные входы
[
6
]
Разъем RJ-45 100Mbit Ethernet
[
7
]
Разъем USB 2.0 для подключения мыши или внешнего USB-накопителя
[
8
]
Разъем для подключения проводного удлинителя ИК-сигнала от пульта управления
[
9
]
Видеовыход VGA для подключения к монитору
[
10
]
Видеовыход HDMI для подключения к монитору высокого разрешения
[
11
]
Аудиовыход RCA для подключения внешнего активного динамика
[
12
]
Видеовходы BNC для подключения аналоговых камер
[
13
]
Аудиовходы RCA для подключения внешних активных микрофонов (каналы 1 — 8)
[
14
]
Разъем DB15* для подключения внешних активных микрофонов (каналы 9 — 16)
* Для подключения используется переходник на 8 входов RCA из комплекта поставки регистратора
JR-AHD16L –РАЗЪЕМЫ И ОРГАНЫ УПРАВЛЕНИЯ
JR-AHD8L\8P –РАЗЪЕМЫ И ОРГАНЫ УПРАВЛЕНИЯ
