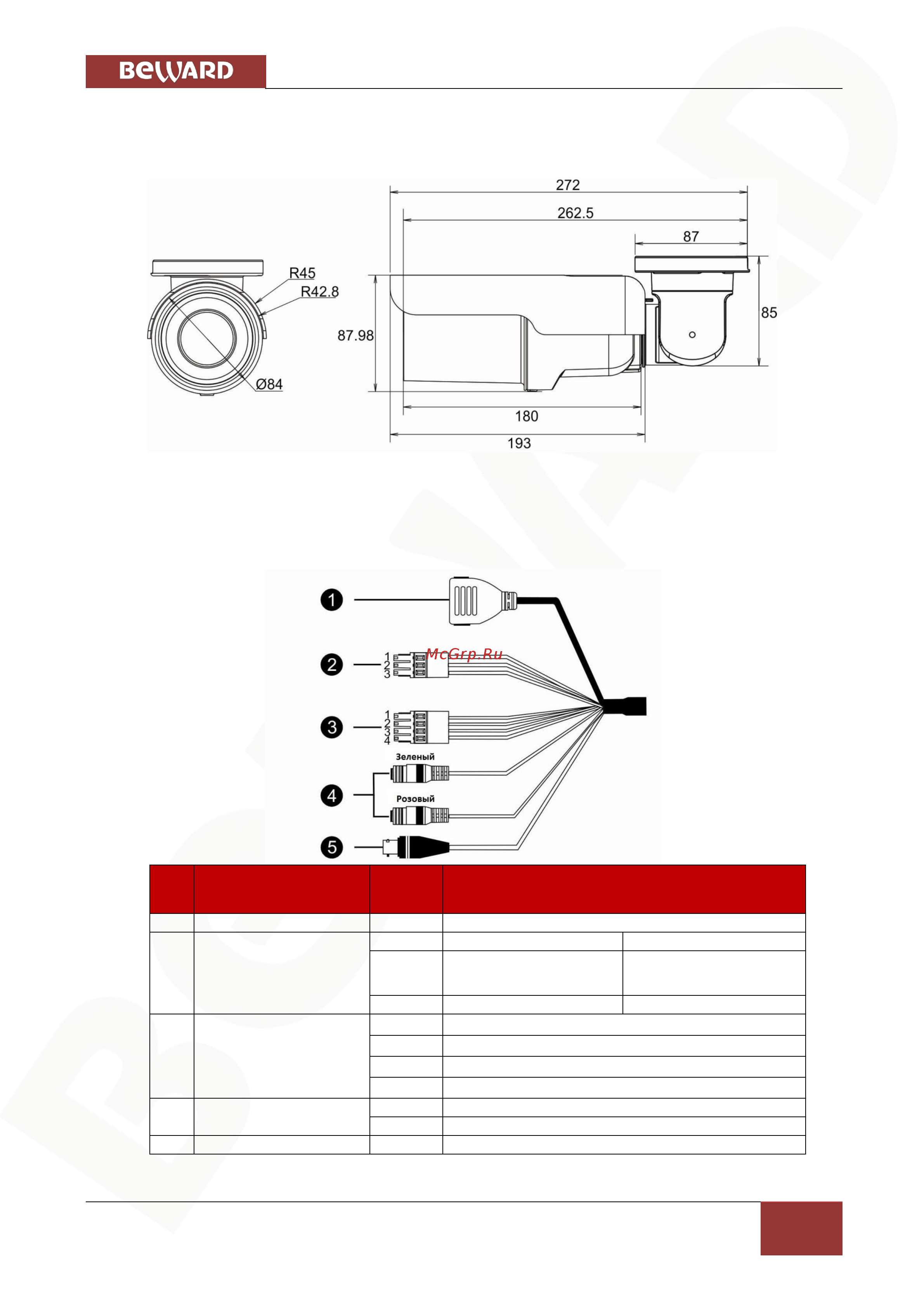

Глава 3. Внешний вид
Руководство по подключению IP-камер BEWARD BD4330R, BD4330RH, BD4330RV,
BD4330RVH, BD4330RVZX, BD3570RVZX, BD2570RVZ, BD3570RV, BD3270RVZX
11
Глава 3. Внешний вид
3.1. Размеры
Рис. 2
Размеры указаны в миллиметрах.
3.2. Назначение разъемов
№
Разъем
Контакт
Назначение
1
Сеть (PoE)
–
RJ-45 разъем с индикацией
2
Питание
(3-контактный
терминальный разъем)
1
AC 24В-1
DC (-)
2
GND (средняя точка
вторичной обмотки)
Не исп.
3
AC 24В-2
DC (+)
3
Тревожный разъем
(4-контактный
терминальный разъем)
1
Вход －
2
Вход ＋
3
Выход －
4
Выход ＋
4
Аудио вход/выход
Розовый
Линейный/Микрофонный вход
Зеленый
Линейный выход
5
BNC
–
Аналоговый выход
