Panasonic TX-29P800T [6/32] Подсоединение

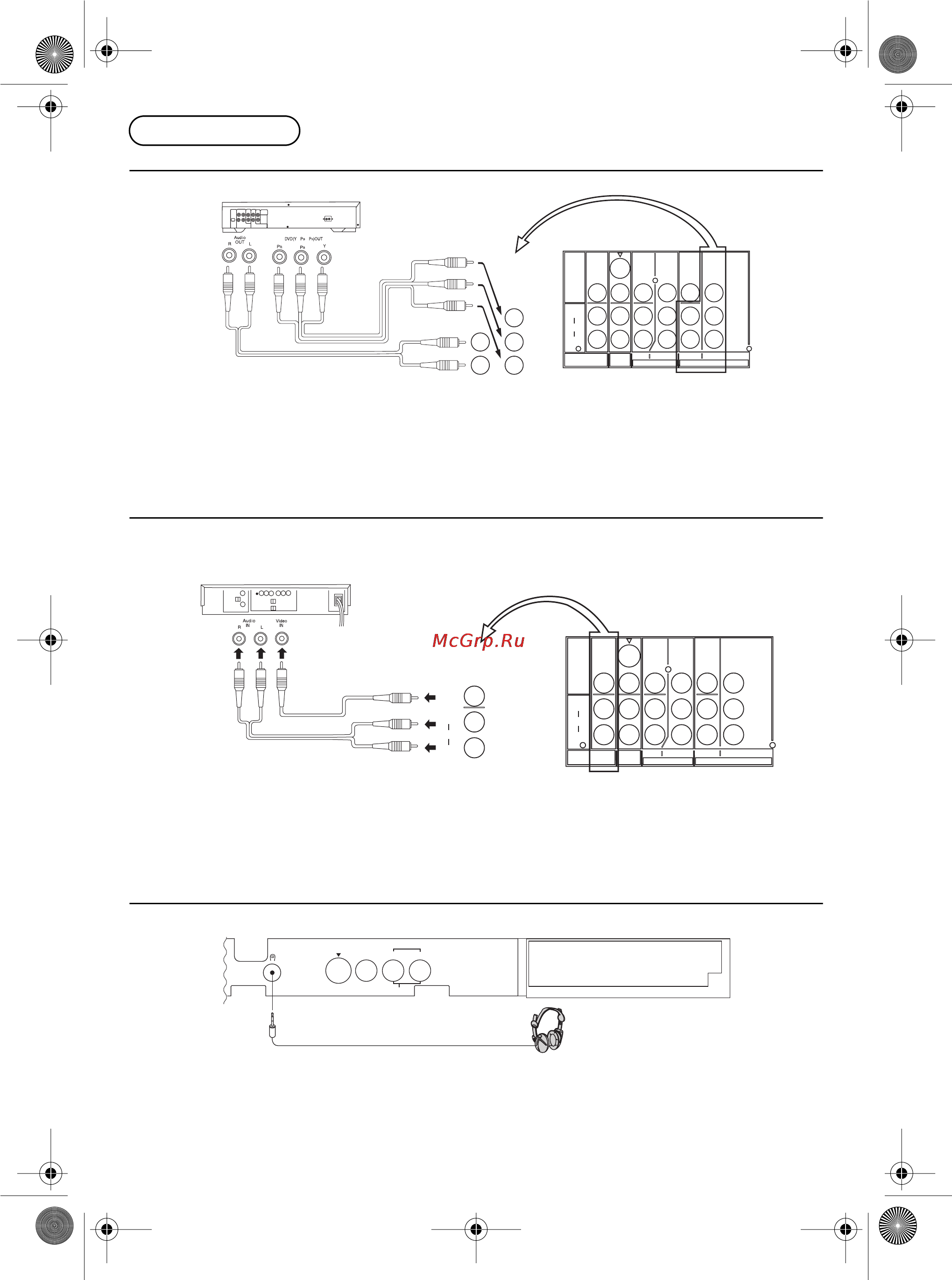

![Panasonic TX-29P800T [6/32] Подсоединение](/views2/1034505/page6/bg6.png)
6
Подсоединение
■
Как подсоединить DVD входных терминалов
Примечания:
• Аудио сигнал AV4 общий для AV4 и DVD входного сигнала терминалов.
• DVD сигнал входного терминала имеет преимущество перед AV4 видео сигналом входного терминала.
• Подключение к терминалам AV2 производится аналогично.
• Когда на вход телевизора подается DVD-сигнал с построчной разверткой, некоторые операции могут не
работать.
■
Как подсоединить AV Монитор выходных терминалов к другому оборудованию
На терминал MONITOR OUT подается тот же выходной сигнал, который формирует основное изображение на
экране телевизора, напр., телепрограмма или сигналы со входов AV1, AV2, AV3 или AV4.
Примечания:
• Никогда не подсоединяйте тот же самый видеомагнитофон к терминалам VIDEO IN и МONITOR OUT в
данном телевизоре, так как это может вызвать неправильное фунционирование.
• Монитор выхода излучает основное изображение нормальные видео и аудио сигналы.
• Сигнал DVD (Y•P
B
/C
B
•P
R
/C
R
) не выходят на МONITOR OUT терминалы.
■
Подсоединение наушников
Подсоедините наушники следующим образом:
Примечание:
Инструкцию по регулировке громкости см. на стр. 15.
S-VIDEO
DVD
VIDEO
L
R
AUDIO
MONITOR
OUT
AV1
IN
AV2 IN AV4 IN
COMPONENT
MONO MONO
P
B
/
C
B
P
R
/
C
R
P
B
/
C
B
P
R
/
C
R
MONO
Y
Y
COMPONENT
P
B
/
C
B
P
R
/
C
R
MONO
Y
Проигрыватель DVD
S-VIDEO
VIDEO
L
R
AUDIO
MONITOR
OUT
MONITOR
OUT
AV1
IN
AV2 IN AV4 IN
COMPONENT
MONO MONO
P
B
/
C
B
P
R
/
C
R
P
B
/
C
B
P
R
/
C
R
MONO
Y
Y
COMPONENT
VIDEO
L
R
AUDIO
ВИДEО
АУДИО
VHS VCR
(Записывающее оборудование)
S
-
VIDEO VIDEO AUDIO
L
/
MONO R
AV 3 IN
(На выбор)
(в комплект не входят)
(3,5 мм штекер)
TX-29P800T(TQB4G2763)R Page 6 Thursday, July 1, 2004 9:50 AM
