58
6.1. Замена верхнего ножа
ВНИМАНИЕ! Просьба соблюдать
требования техники безопасности!
Замена верхнего ножа
Верхний (движущийся) нож изготовлен из твердого
сплава и поэтому нет необходимости его заменять. Если
же лезвие ножа будет повреждено, то для замены ножа
следует обратиться в специализированную мастерскую
BERNINA.

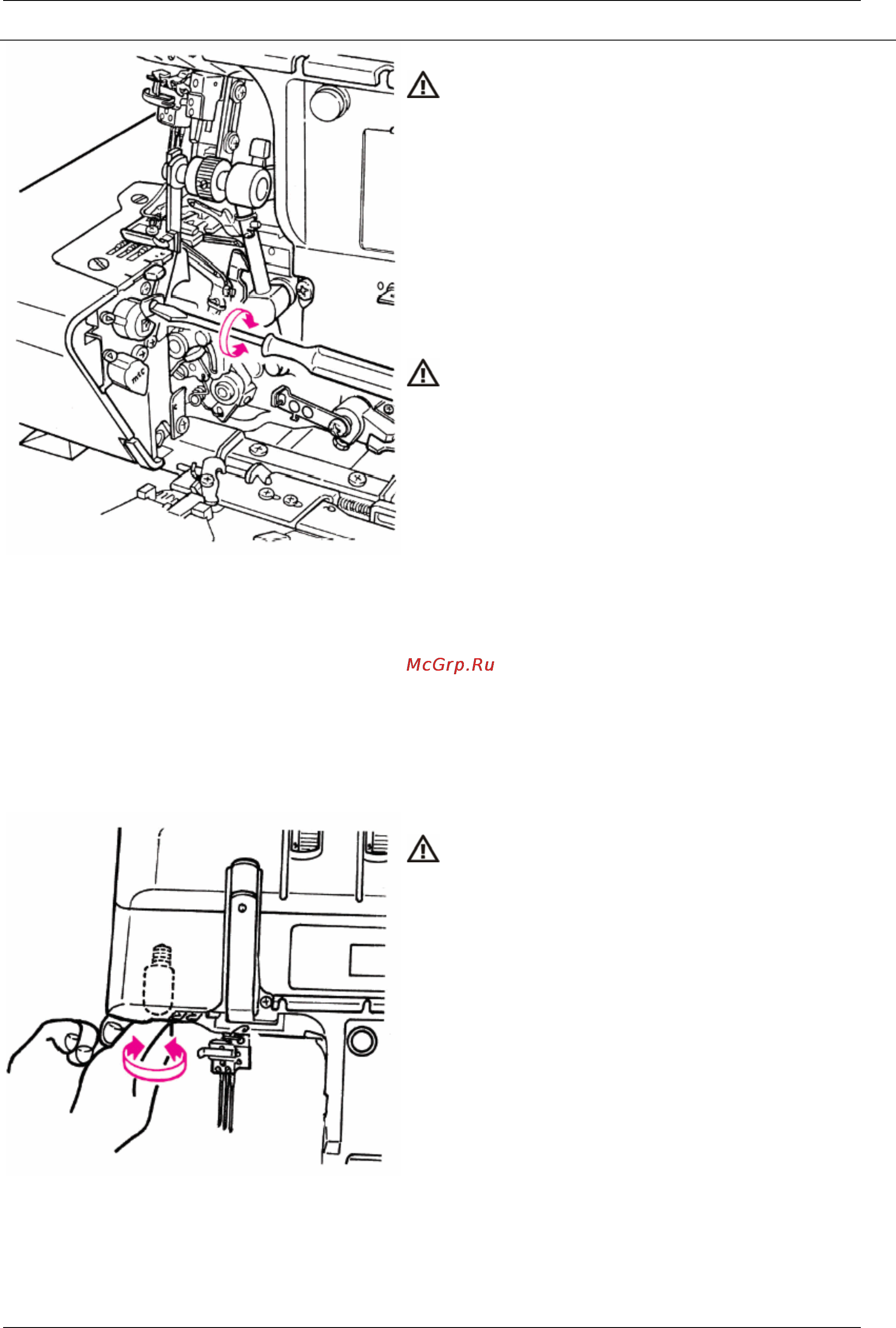

Замена нижнего ножа
• Отключите машину, установив выключатель в
положение "О"
Отсоедините машину от сети, вынув вилку из
розетки.
• Установите иглы в верхнем положении, совместив друг с
другом маркировочные отметки на маховике и корпусе
машины.
• Откройте крышку петлителей.
• Поднимите верхний нож.
• Большой отверткой из комплекта принадлежностей
ослабьте винт
крепления нижнего ножа.
• Удалите нижний нож.
• Запасной нож (находится в сумке с принадлежностями)
вставьте в желобок крепления нижнего ножа таким
образом, чтобы его отшлифованная кромка находилась
на уровне игольной пластины.
• Затяните крепежный винт.
6.2. Замена лампочки
• Отключите машину, установив выключатель в
положение "О"
Отсоедините машину от сети, вынув вилку из
розетки.
Дайте лампочке остыть, выверните и замените ее на
новую.
В машинах на напряжение 120 В применяются лампочки
накаливания мощностью 15 Вт, в машинах на
напряжение 220-240 В – лампочки мощностью 10 Вт.
Лампочки можно приобрести в специализированных
магазинах
BERNINA.
