ПРОЦЕДУРА УСТАНОВКИ
ПРЕДУПРЕЖДЕНИЕ
ВЫТЯЖКА МОЖЕТ ИМЕТЬ ОЧЕНЬ ОСТРЫЕ КРАЯ; ОДЕВАЙТЕ ЗАЩИТНЫЕ
ПЕРЧАТКИ ДЛЯ СНЯТИЯ И УСТАНОВКИ ЕЕ ДЕТАЛЕЙ, А ТАКЖЕ ПРИ
ОЧИСТКЕ И ОБСЛУЖИВАНИИ.

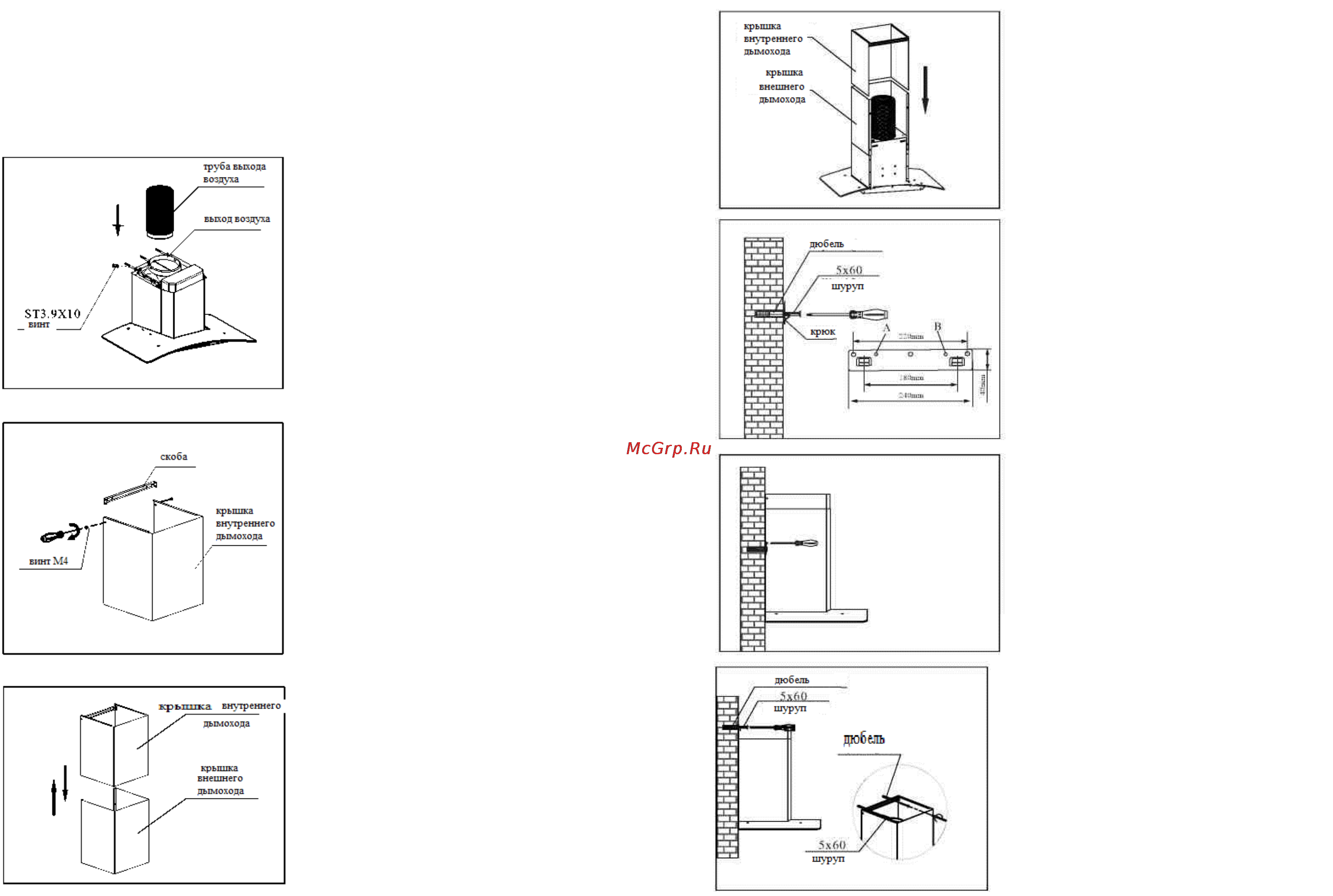

Шаг 1:
Установите трубу выхода воздуха
возле выхода, как показано на
рисунке. Используйте один винтST3.9
X10 для крепления трубы.
Шаг 2:
сопоставьте скобу с отверстиями в
крышке внутреннего дымохода и надежно
закрепите винтами M4. Сопоставьте скобу
с отверстиями ы крышке внешнего
дымохода и также надежно закрепите
винтами M4.
Шаг 3:
вставьте крышку внутреннего
дымохода в крышку внешнего
дымохода.
Шаг 4:
сопоставьте отверстия крышки внешнего
дымохода с блоком нагнетания воздуха,
прикрепите крышку внешнего дымохода к
блоку нагнетания воздуха с помощью
восьми винтов M4 × 10, которые имеются
вместе с устройством для крепления.
Действуйте согласно иллюстрации.
Шаг 5 :
просверлите в стене 5 отверстий по размеру,
диаметром 8 мм, глубиной 75-85 мм. Вставьте
5 дюбелей в них. Закрепите крюк, используя
шуруп размером 5x60 мм, который
поставляется с изделием, затем вставьте два
шурупа 5x60 в отверстия A и B, чтобы
надежно закрепить крюк на стене.
Шаг 6:
Повесьте всю вытяжку в сборе на крюк,
убедитесь в том, что она весит ровно и
вертикально.
Шаг 7:
1. вытяните крышку внутреннего
дымохода на нужную высоту, на стене
отметьте два отверстия скобы крышки
внешнего дымохода ручкой.
2. Аккуратно опустите внутреннюю
крышку, просверлите отверстия
глубиной 60-70 мм горизонтально,
используя сверло на 8 мм.
4. Вставьте дюбели в отверстия. 4.
Сопоставьте крышку внутреннего
дымохода с отверстиями, закрепите ее
двумя шурупами 5x60 (поставляются с
изделием).
