Fatal1ty X370 Gaming X Series

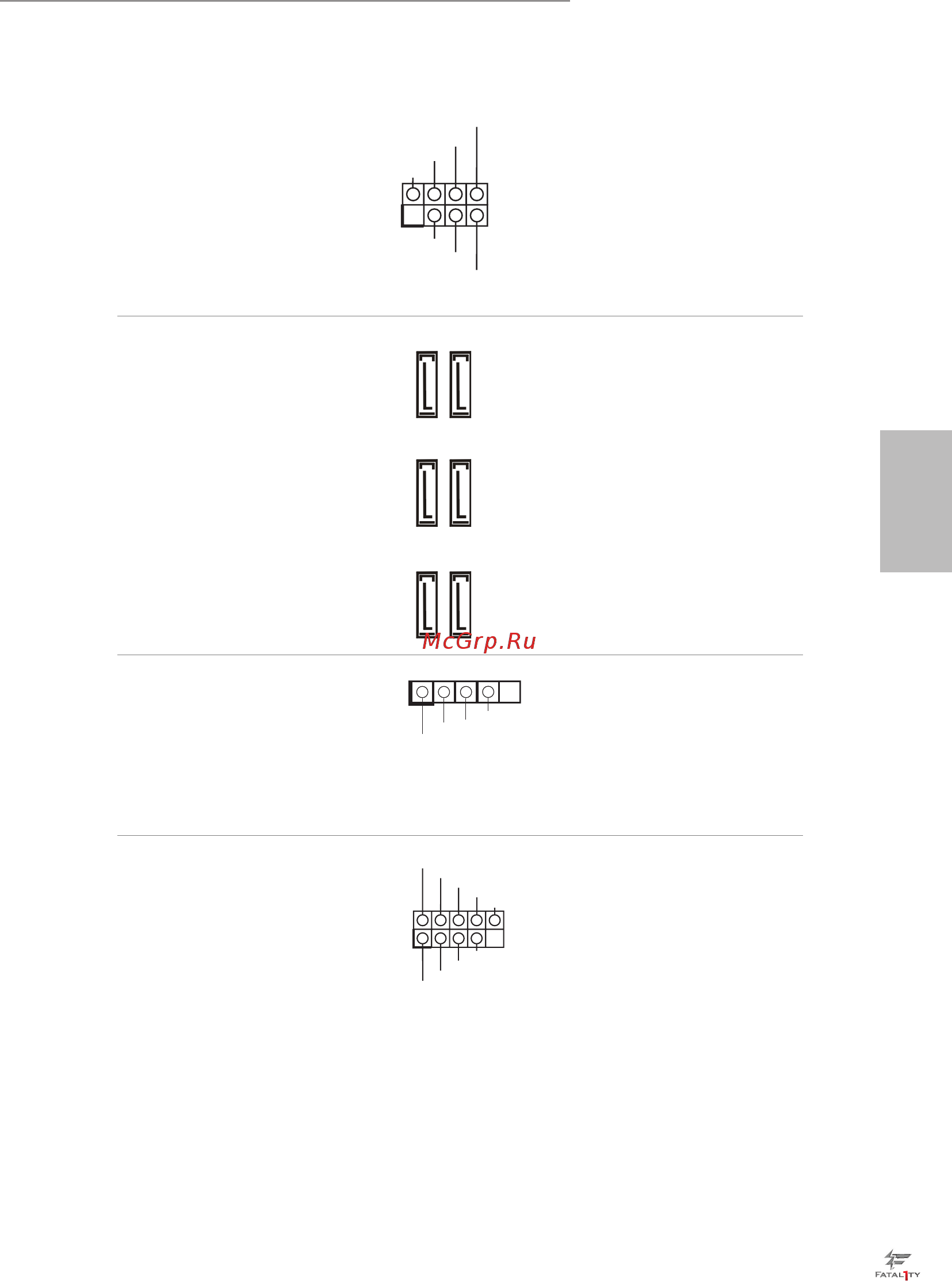

電源 LED とスピーカーヘッ
ダー
（7 ピン SPK_PLED1）
（p.1、No. 23 参照）
シャーシ電源 LED とシャー
シスピーカーをこのヘッ
ダーに接続してください。
シリアル ATA3 コネクター
(SATA3_1_2:
p.1、No. 14 参照）
(SATA3_3_4:
p.1、No. 13 を 参 照してくだ
さい）（SATA3_5_6:
p.1、No. 12 参照）
これら 6 つの SATA3 コネク
タ ー は 、最 高 6.0 Gb/ 秒の
データ転送速度で内部スト
レージデバイス用の SATA
データケーブルをサポート
します。
AMD LED ファン USB ヘッ
ダー
（4 ピン USB_5）
（p.1、No. 9 参照）
このヘッダーを使用して
AMD SR3 ヒートシンク上 の
USB コネクタを接続します。
USB 2.0 ヘッダ ー
（9 ピン USB_1_2）
（p.1、No. 21 参照）
（9 ピン USB_3_4）
（p.1、No. 22 参照）
このマザーボードには 2 つ
のヘッダーが装備されてい
ます。 各 USB 2.0 ヘッダ ー
は、2 つ のポ ートを サ ポ ート
できます。
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
USB_PWR
P-
P+
GND
SATA3_3SATA3_1
SATA3_5
SATA3_4SATA3_2
SATA3_6
