Dell XPS 9360-3621 Стальной Инструкция по эксплуатации онлайн [23/94] 288815
![Dell XPS 9360-3621 Стальной Инструкция по эксплуатации онлайн [23/94] 288815](/views2/1345325/page23/bg17.png)

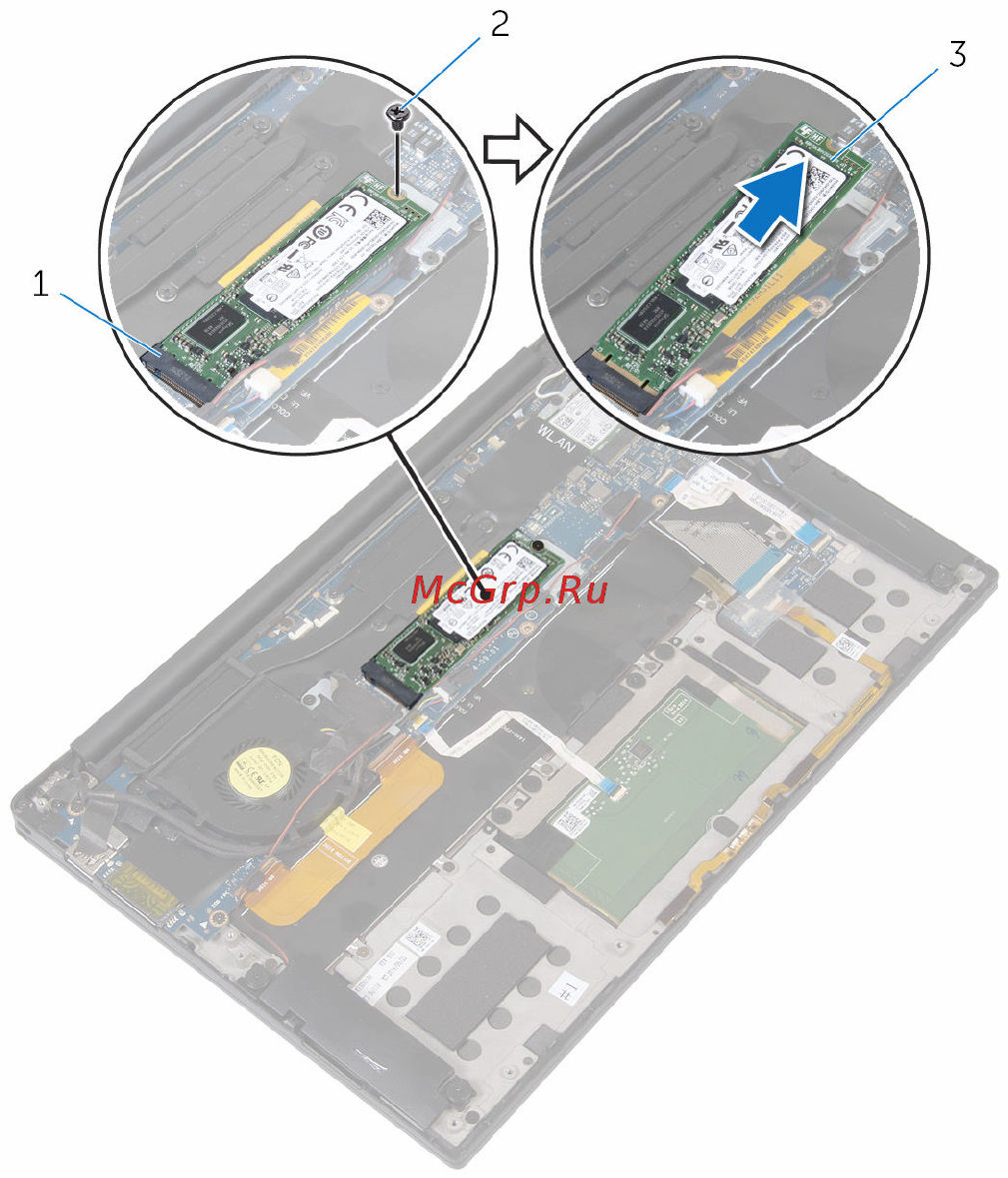

2 Сдвиньте и выньте твердотельный накопитель из разъема твердотельного
накопителя.
1 слот твердотельного
накопителя
2 винт M2x2 (1)
3 твердотельный накопитель
23
