6 Заверните винт, которым скоба платы беспроводной сети крепится к
системной плате.

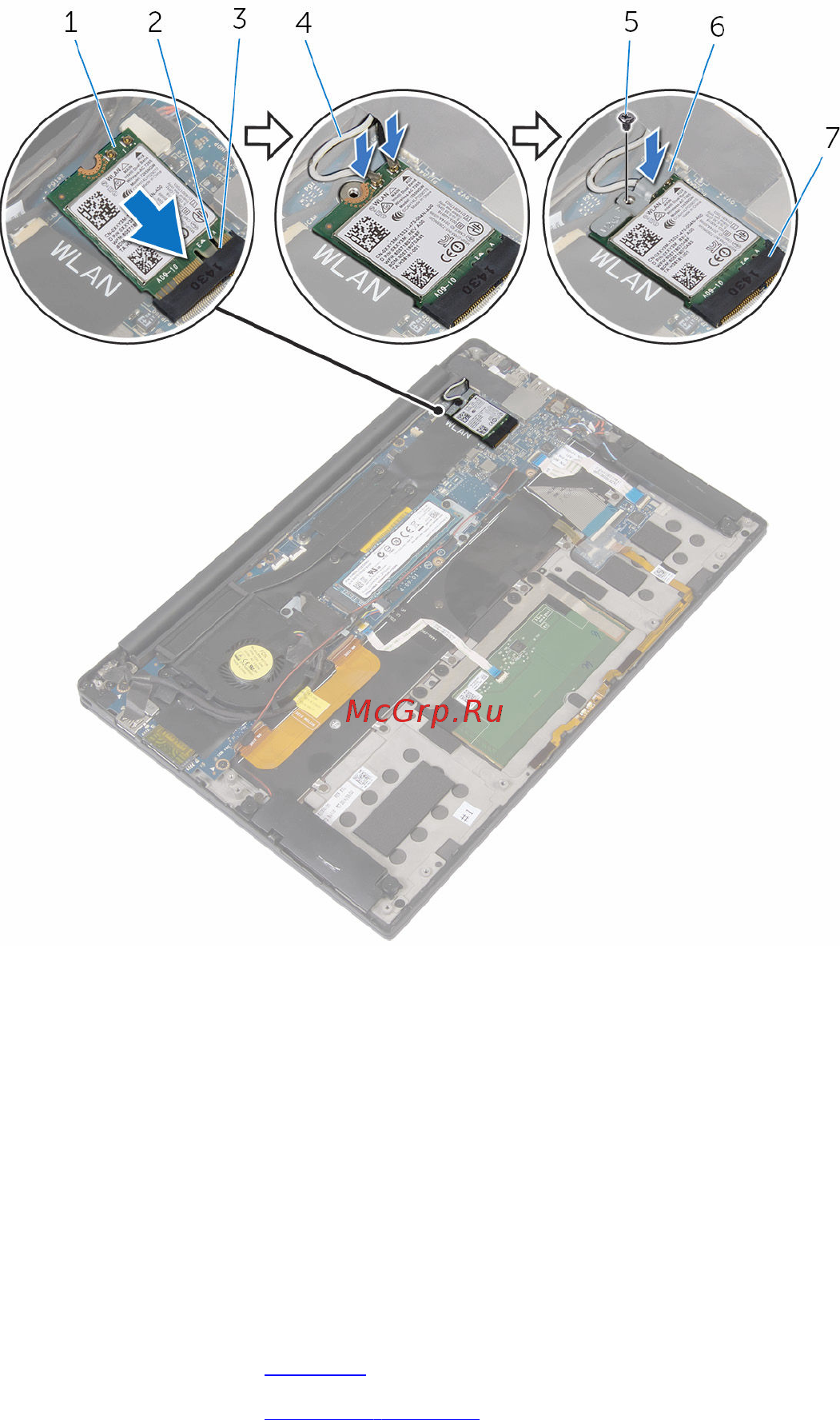

1 плата беспроводной сети 2 паз
3 выступ 4 антенные кабели (2)
5 винт M2x3 (1) 6 консоль платы
беспроводной сети
7 разъем платы беспроводной
сети
Действия после завершения операции
1 Установите на место батарею.
2 Установите на место нижнюю крышку.
29
