Dell XPS 9360-3621 Стальной Инструкция по эксплуатации онлайн [31/94] 288815
![Dell XPS 9360-3621 Стальной Инструкция по эксплуатации онлайн [31/94] 288815](/views2/1345325/page31/bg1f.png)

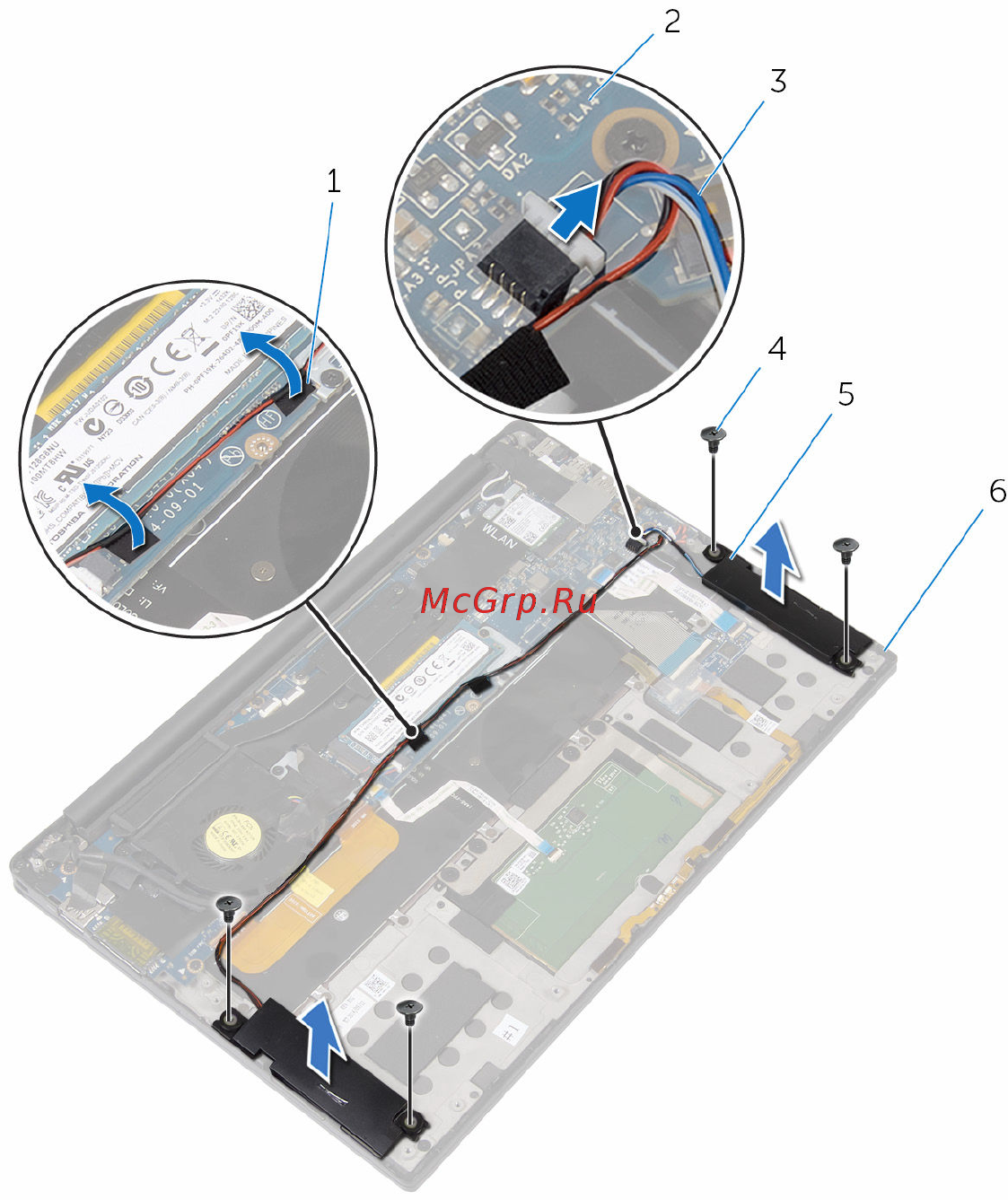

4 Извлеките динамики вместе с кабелями из упора для рук в сборе.
1 клейкая лента (2) 2 системная плата
3 кабель динамика 4 винты M2x2 (4)
5 динамики (2) 6 упор для рук в сборе
31
