Dell XPS 9360-3621 Стальной Инструкция по эксплуатации онлайн [43/94] 288815
![Dell XPS 9360-3621 Стальной Инструкция по эксплуатации онлайн [43/94] 288815](/views2/1345325/page43/bg2b.png)

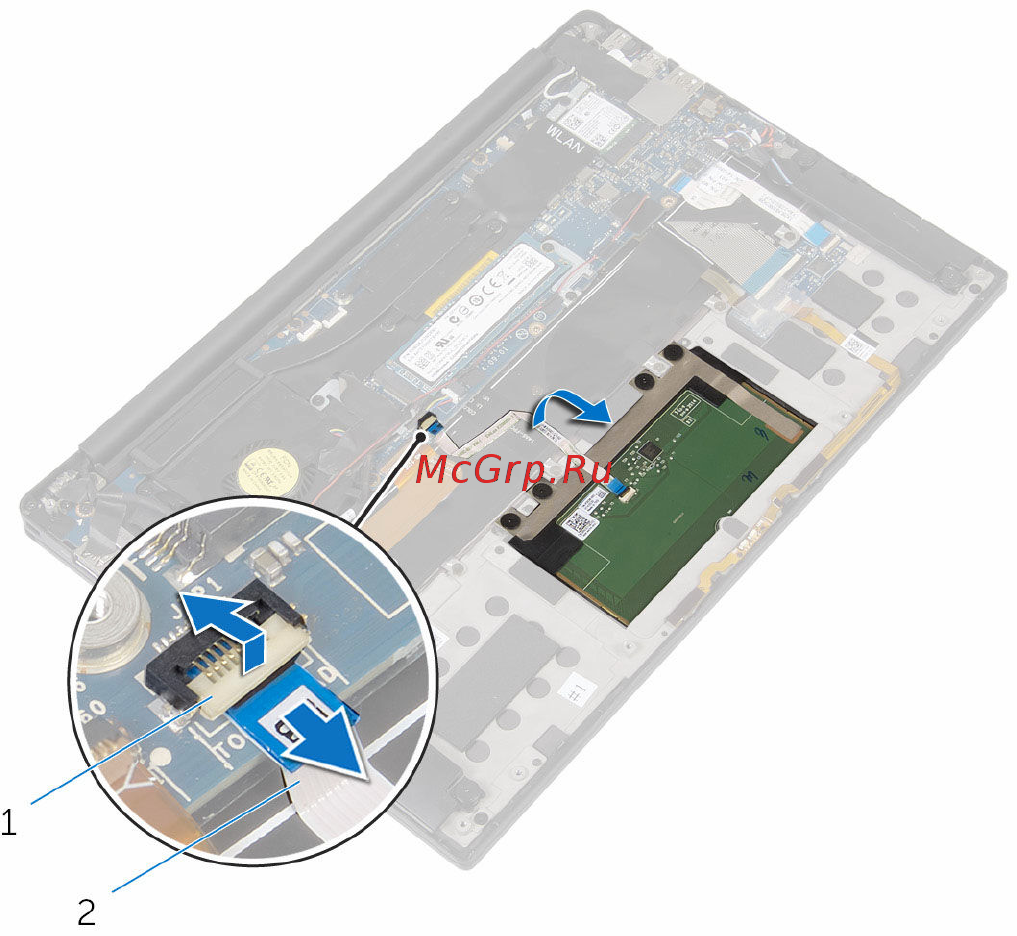

2 Снимите кабель сенсорной панели с клавиатуры и упора для рук в сборе.
1 защелка 2 кабель сенсорной панели
3 Выверните винты, которыми сенсорная панель крепится к упору для рук в
сборе. Если это применимо, снимите весь пеноматериал, который
прикрепляет сенсорную панель к упору для рук в сборе.
43
