10 О мониторе
Эксплуатация пульта дистанционного управления

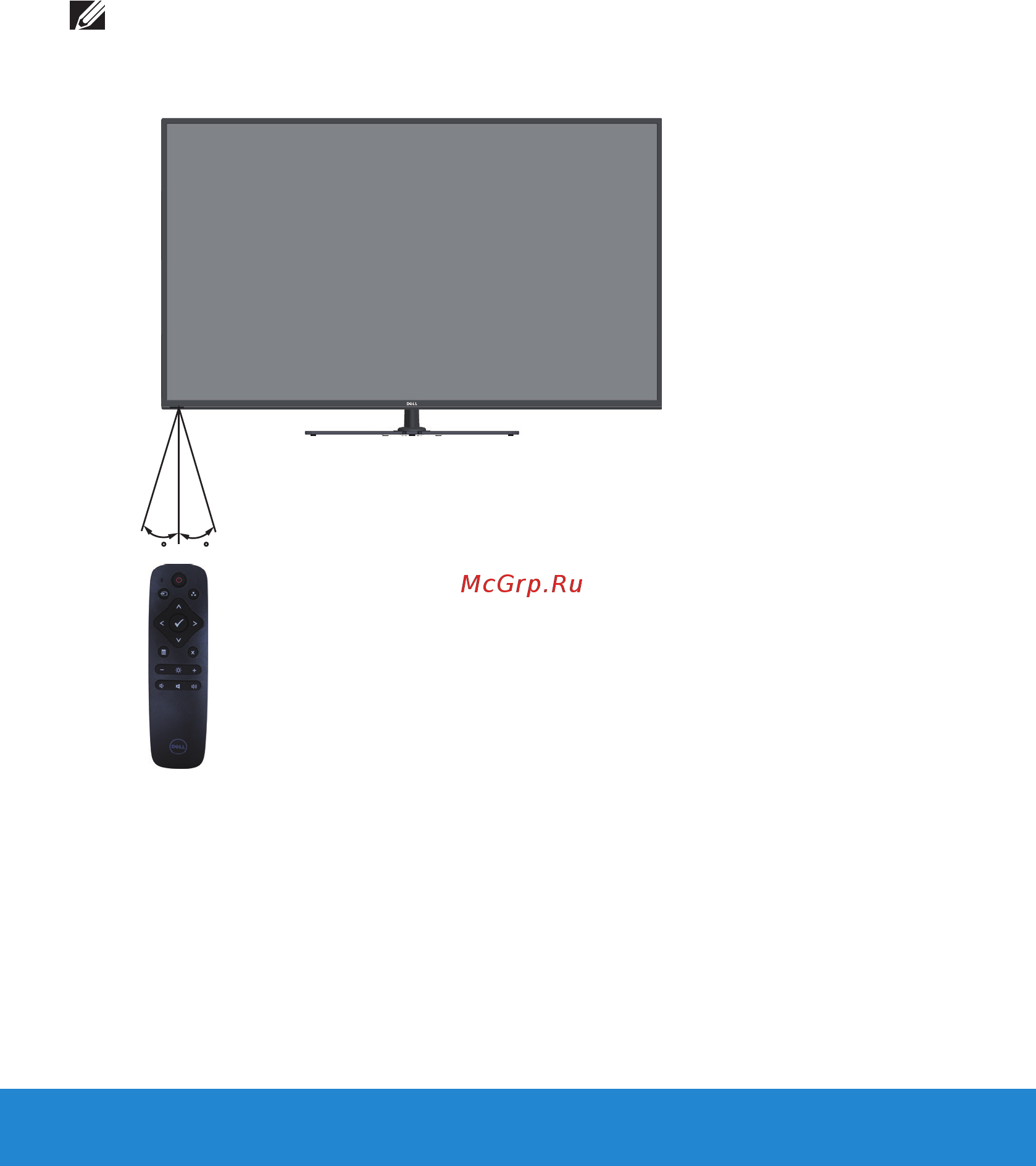

При нажатии кнопок ПДУ направляйте его в сторону дистанционного
датчика ЖК-монитора.
ПДУ работает на расстоянии около 8 м от датчика монитора и под углом в
горизонтальной или вертикальной плоскостях не более 15° на расстоянии
приблизительно 5,6 м.
ПРИМЕЧАНИЕ. Пульт дистанционного управления может работать
неправильно, если датчик управления на мониторе будет подсвечиваться
солнечными лучами, подвергаться сильному освещению или если на пути
передачи сигнала существует препятствие.
