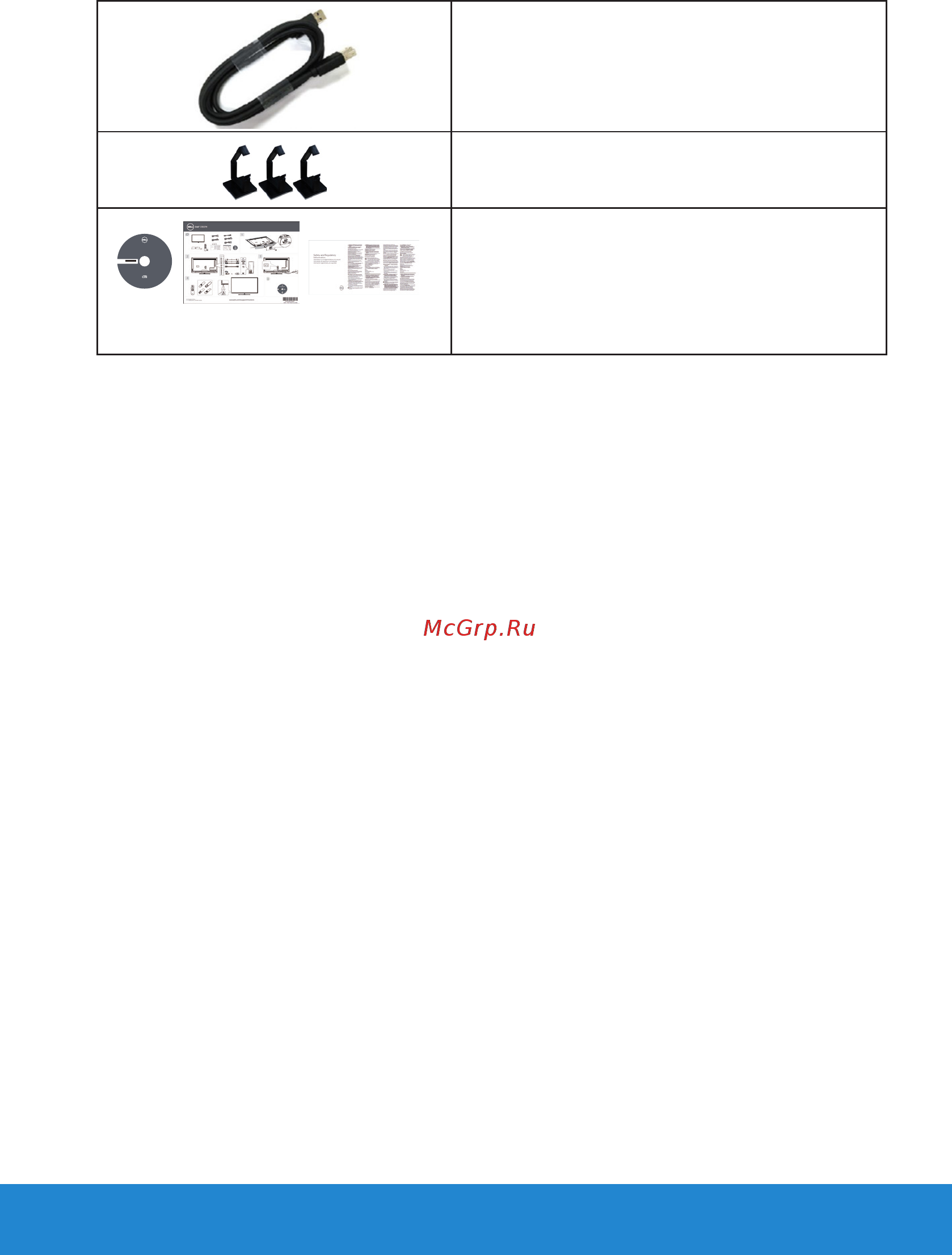

О мониторе 7
• Восходящий кабель USB (включение USB-
портов на мониторе) (3 m)
• Кабельные хомуты: 3 шт.
Drivers and Docume ntati on
P/N RPJY6 Rev. A00
P/N Q70G55C170003A
September 6102
Made in China
©
2
0
1
6
D
e
l
l
I
n
c
.
A
l
l
r
i
g
h
t
s
r
e
s
e
r
v
e
d
.
lleD
™
rotinoMH7155C
RPJY6A00
Contents:
• Device drivers
• Quick Setup Guide
• User's Guide
• Dell Display Manager Soft ware
• Компакт-диск с драйверами и
документацией
• Краткое руководство
• Информация по технике безопасности,
окружающей среде и нормативно-
правовые данные (SERI)
Характеристики изделия
Монитор Dell C5517H с плоским ЖК-экраном оснащен активной матрицей
с использованием тонкопленочной транзисторной технологии. Монитор
оснащен следующими функциями:
• C5517H: размер видимого изображения по диагонали составляет
1386,84 мм (54,6 дюйма), разрешение 1920 x 1080, поддержка
полноэкранного режима для низкого разрешения.
• Светодиодная подсветка.
• Съемная подставка и крепежные отверстия по стандарту VESA 400 мм
х 400 мм обеспечивают гибкость установки.
• Функция Plug and play (если поддерживается системой).
• Возможность подключения через VGA, HDMI и DP упрощает и облегчает
подключение существующего и нового оборудования.
• Аудиовыход
• Настройки экранного меню для простоты регулировки и оптимизации
работы экрана.
• Носители с программным обеспечением и документацией, на которых
имеются файл с информацией (INF), файл Image Color Matching (ICM) и
документация на изделие.
• В комплект входит ПО Dell Display Manager (на компакт-диске,
прилагающемся к монитору).
• Функция Asset Management.
• Встроенные динамики (10 Вт), 2 шт.
• Соответствие требованиям RoHS.
• Монитор не содержит бромсодержащего антипирена/ПВХ (галогенов),
кроме внешних кабелей.
• Для изготовления панели используется только стекло, не содержащее
арсенидов и ртути.
