Установка коммутатора
ПРЕДУПРЕЖДЕНИЕ!
Перед установкой или перемещением коммутатора извлеките кабель питания.
Коммутатор HP 1920 можно установить в 19-дюймовой стойке, на рабочем месте или на стене.
Установка коммутатора в 19-дюймовую стойку с
использованием установочных кронштейнов
1. Наденьте браслет для защиты от электростатического разряда, проверьте наличие хорошего контакта
браслета с кожей и наличие надлежащего заземления.
2. Убедитесь в том, что стойка надежно заземления и стоит устойчиво.
3. Выберите установочные кронштейны для коммутатора.
При установке коммутатора HP 1920 -8G используются установочные кронштейны типа А,
как показано на Рис. 1.
При установке коммутаторов HP 1920 -8G-PoE+ (65 Вт) и 1920-8G-PoE+ (180 Вт)
используются установочные кронштейны типа B, как показано на Рис. 2.
При установке коммутаторов HP 1920 -16G, 1920 -24G, 1920-24G-PoE+ (180 Вт),
1920 -24G-PoE+ (370 Вт), 1920 -48G и 1920 -48G-PoE+ (370 Вт) используются установочные
кронштейны типа C, как показано на Рис. 3.
4.
Прикрепите установочные кронштейны по бокам корпуса с помощью винтов.
ПРИМЕЧАНИЕ.
Установочные кронштейны используются лишь для крепления
коммутатора к стойке. Вес коммутатора
приходится на полку стойки.

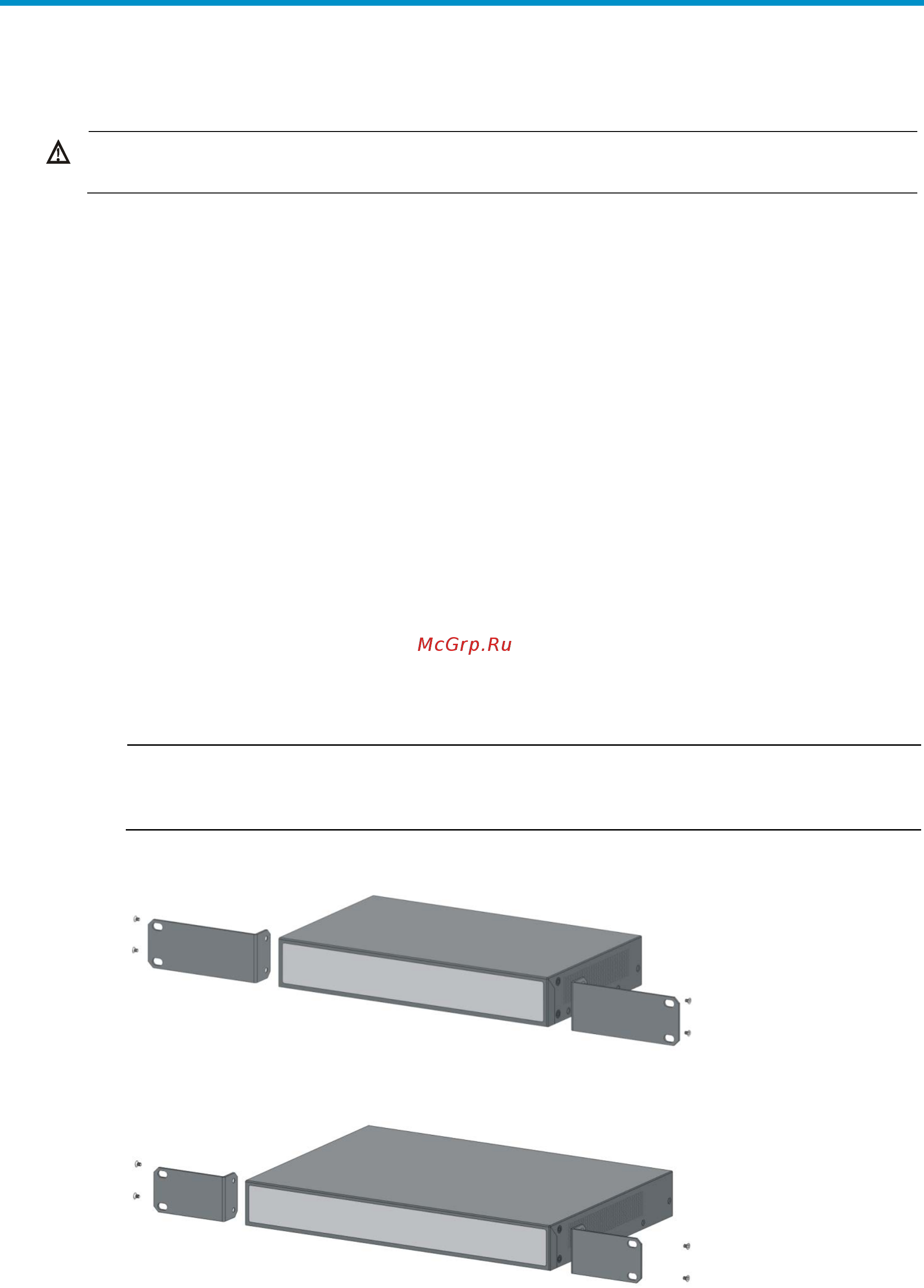

Рис. 1 Крепление установочных кронштейнов типа A к коммутатору
Рис. 2 Крепление установочных кронштейнов типа B к коммутатору
4
