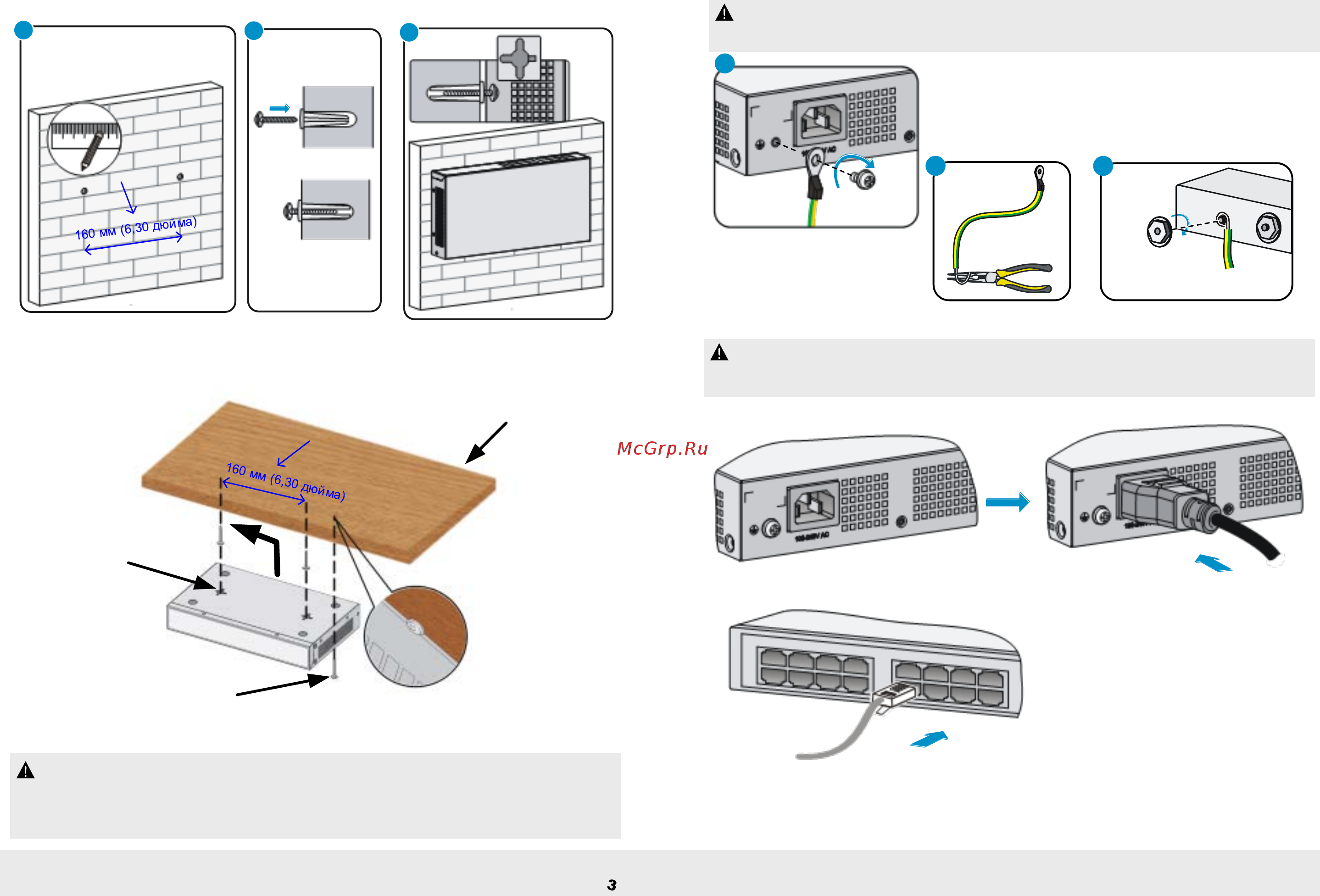

Установка на стену

Для настенной установки подходит только коммутатор JH016A.

К данному коммутатору прилагается комплект для установки на стену (или под столом). При

креплении коммутатора на стене сетевые порты могут быть направлены вверх или вниз.

Документация

Подключение кабеля питания

Подсоедините кабель питания переменного тока.

Подключение сетевых кабелей

Во избежание травм сначала подключите кабель питания к коммутатору,

а затем – к системе электропитания.

Убедитес ь, что крышка стола достаточно прочная и что она изготовлена из

материала, способного выдержать вес коммутатора и подсоединенных к нему

кабелей. Убедитесь, что не загорожены вентиляционные отверстия коммутатора. Это

позволит избежать его перегрева.

Дополнительна я документа ция доступна на стра нице «Manuals (Руководства)» веб-сайта HP

Business Support Center:

http://www.hp.com/support/manuals

После установки необходимо использовать третий винт (входит в комплект)

для предотвращения смещения коммутатора.

Деревянный ст ол

Отверстия для

крепления

Третий крепежный винт

Установка под столом

Подключение кабеля заземления

Правильно подсоедините кабель заземления коммутатора, поскольку это является очень

важным для обеспечения грозозащиты и электромагнитного экрана коммутатора.

Подсоедините к коммутатору разъем OT

кабеля заземления.

Подсоедините кабель

заземления к соответствующему

выводу.
