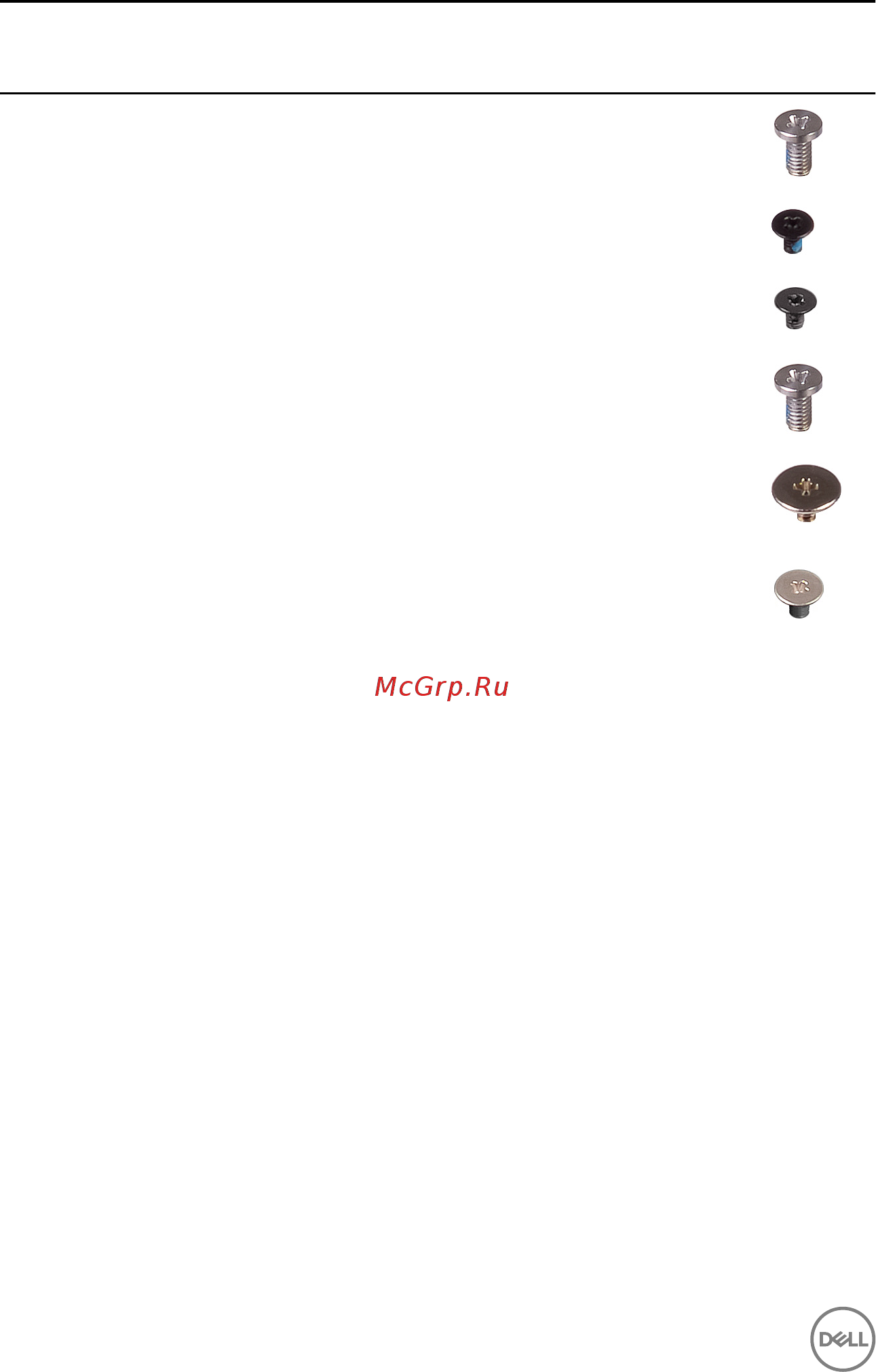

Компонент Крепится к Тип винта Количе
ство
Изобра
жение
винта
Системная плата Основание
компьютера
M2,5x5 3
Крепежная скоба
клавиатуры
Упор для рук в
сборе
M1,6x2,2 30
Радиатор в сборе Системная плата M2x3 6
Дисплей в сборе Упор для рук в
сборе
M2,5x5
2
Шарниры дисплея Задняя крышка
дисплея и антенна
в сборе
M2,5x2,5 8
Панель дисплея Задняя крышка
дисплея и антенна
в сборе
M2x2,5 4
