Dell Inspiron 7577-5457 [72/152] Последовательность действий
![Dell Inspiron 7577-5457 [72/152] Последовательность действий](/views2/1345328/page72/bg48.png)
Последовательность действий
ПРИМЕЧАНИЕ: Внешний вид радиатора в сборе на компьютере
может отличаться от изображения в данной главе.

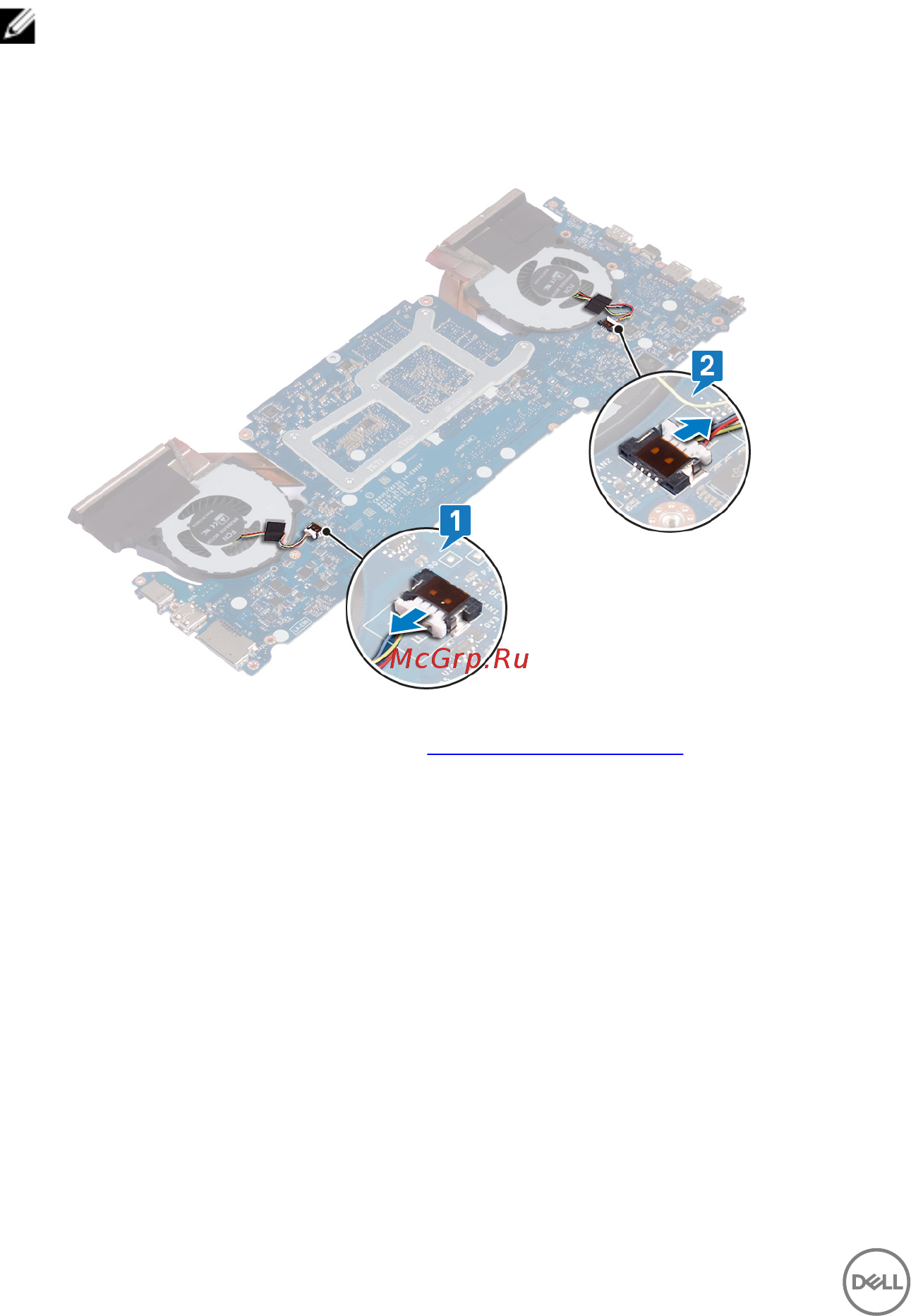

1 Отсоедините кабель левого вентилятора от системной платы.
2 Отсоедините кабель правого вентилятора от системной платы.
3 Выполните шаги 4–6 в разделе Снятие вентиляторов.
4 Переверните системную плату.
5 В последовательном порядке (указанном на радиаторе в сборе)
открутите шесть винтов (M2x3), которыми радиатор в сборе крепится к
системной плате.
72
