РУССКИЙ

XENYX 502/802/1002/1202 Руководство пользователя

РУССКИЙ

XENYX 502/802/1002/1202 Руководство пользователя

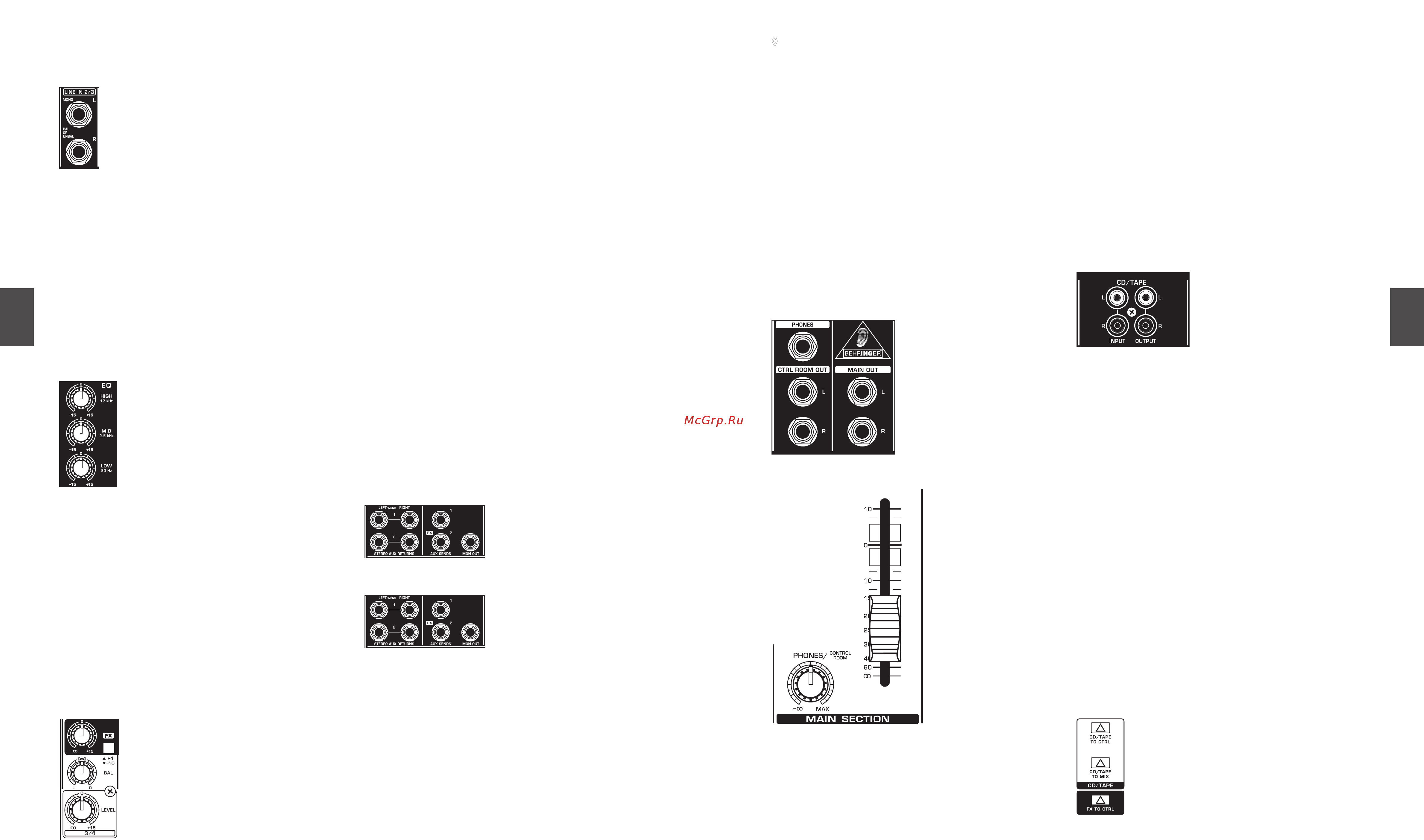

Стереоканалы2.2

Line-стереовходы2.2.1

Line-стереовходыРис. 2.4:

LINE IN

Каждый стереоканал оборудован двумя симметричными

Line-входами уровня на храповых втулках для

левого и правого каналов. Если Вы будете применять

исключительно втулку, маркированную знаком “L”,

канал будет работать в монорежиме. Стереоканалы

разработаны для стандартных Line-сигналов уровня.

Обе втулки подходят как для симметрично, так и для

несимметрично смонтированных штекеров.

Эквалайзер стереоканалов (802)2.2.2

Настройка звучания каналов со стереовходамиРис. 2.5:

XENYX 802 обладает в каждом канале одним 3-полосным

эквалайзером. Эквалайзер стереоканалов рассчитан,

конечно, на работу в стереорежиме. Характеристики

фильтров и разделительные частоты соответствуют

характеристикам и частотам моноканалов. Предпочтение

из двух моноэквалайзеров отдается стереоэквалайзеру

в особенности тогда, когда возникает необходимость в

коррекции частот стереосигнала. В случае моноэквалайзеров

иногда возможно возникновение несовпадений между

настройками левого и правого каналов.

FX Send-каналы, настройка баланса и 2.2.3

уровня

FX Send/Balance/Level-регуляторРис. 2.6:

FX Send-каналы стереоканалов функционируют также

как и FX Send-каналы моноканалов. Так как FX -каналы

всегда работают в монорежиме, сигнал стереоканала

смешивается сначала в моносумму, и только затем

попадает на FX -шину (общую шину). 502 не оборудован

FX Send-каналами.

BAL

BAL(ANCE)-регулятор определяет относительную

составляющую между левым и правым входным

сигналом, прежде чем оба этих сигнала подводятся

к левой, соответственно правой, Main Mix-шине.

Если канал используется через левый Line-вход в

монорежиме, тогда данный регулятор функционирует по

тому же принципу, как и PAN-регулятор в моноканалах.

LEVEL

Также как и при работе в моноканалах LEVEL-регулятор

определяет в стереоканалах уровень канала в Main Mix.

+4/-10

Стереовходы XENYX 1002 и 1202 для согласования

входного уровня оборудованы переключателем,

при помощи которого Вы можете регулировать

чувствительность на входе между +4 dBu и -10 dBV.

При 10 dBV (Homerecording-уровень) вход реагирует

чувствительнее, чем при +4 dBu (студийный уровень).

Зона подключения и Main-секция2.3

Эффект-канал Send/Return2.3.1

FX Send/Return-соединительные элементыРис. 2.7:

FX Send/Return-регуляторРис. 2.8:

STEREO AUX RETURN

Только для 802: STEREO AUX RETURN-втулки служат

обратным каналом для эффект-микширования, который

Вы создали при помощи FX-регулятора. Подключите

здесь выходной сигнал эффект-прибора. Данные втулки

Вы можете использовать как дополнительные входы.

В данном случае Вы должны подвести сигнал к пульту

через какой-нибудь другой канал. При помощи канала

EQ Вы можете регулировать ход частот эффект-сигнала.

Если Вы используете какой-либо канал в качестве ◊

канала для возврата эффекта, тогда FX- регулятор

соответствующего канала должен быть повернут

влево до упора, так как в противном случае

возникнет обратная связь!

Если подключена только левая втулка, тогда AUX RETURN

автоматически переключается в монорежим работы.

При помощи AUX RETURN-регулятора определяется доля

эффект-сигнала в Main Mix.

FX SEND

К FX SEND-втулке (не для 502) подключите вход эффект-

прибора, так как здесь располагается FX-сигнал, в

положение post-фейдер, который Вы отобрали при

помощи FX-регулятора входных каналов. Уровень у

данной втулки Вы настраиваете при помощи FX SEND-

регулятора Main-секции (только 1002 и 1202).

Monitor- и Main микшер2.3.2

Monitor-/Main Mix-соединительные элементыРис. 2.9:

Мониторный регулятор и фейдер Main MixРис. 2.10:

PHONES/CONTROL ROOM

PHONES-соединение (наверху в зоне подключения)

разработан в виде стереохраповой втулки. Подключите

сюда Ваши наушники. CTRLROOMOUT-втулки

(асимметрично смонтированные храповые втулки)

служат для контроля за всем сигналом (эффект-

микширование и Main Mix), а также за отдельными

сигналами. При помощи PHONES/CONTROL ROOM-

регулятора Вы определяете уровень обоих выходов.

Прибор 502 не оборудован CONTROL ROOM-выходом.

MAIN MIX

MAIN OUT-втулки смонтированы асимметрично и

представляют собой монохраповые втулки. Здесь

располагается Main Mix-суммарный сигнал с уровнем

в 0 dBu. При помощи фейдера MAIN MIX Вы можете

настраивать громкость данного выхода. Каждый из

XENYX-микшеров 502 и 802 оборудован для этой цели по

одному поворачивающемуся регулятору.

CD/Tape-соединения2.3.3

CD/Tape Input/OutputРис. 2.11:

CD/TAPE INPUT

CD/TAPE INPUT- втулки предусмотрены для подключения

внешнего источника сигнала (например, CD-плеер,

Tape Deck и т. д.). Вы можете их использовать в качестве

Line-стереовхода, к которому может быть подключен

выходной сигнал второго XENYX или BEHRINGER

ULTRALINK PRO MX882. Если Вы соедините Tape Input с

HiFi-усилителем с переключателем выбора источников,

тогда Вы дополнительно и без особого труда сможете

прослушивать и другие источники.

CD/TAPE OUTPUT

Данные соединительные элементы соединены

параллельно по отношению к MAIN OUT и

предоставляют в Ваше распоряжение стереосумму

в асимметричной форме. Подключите сюда входы

Вашего записывающего устройства. Выходной уровень

настраивается при помощи высокоточного фейдера

MAIN MIX, соответственно – поворачивающегося

регулятора.

Направление сигнала2.3.4

Направляющий переключатель Main-секцииРис. 2.12:
