Dell Optiplex 7040-0088 [11/58] Извлечение жесткого диска из кронштейна жесткого диска

Извлечение жесткого диска из кронштейна жесткого диска

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами

компьютера.

2. Снимите:

a. крышку

b. лицевую панель

c. жесткий диск в сборе

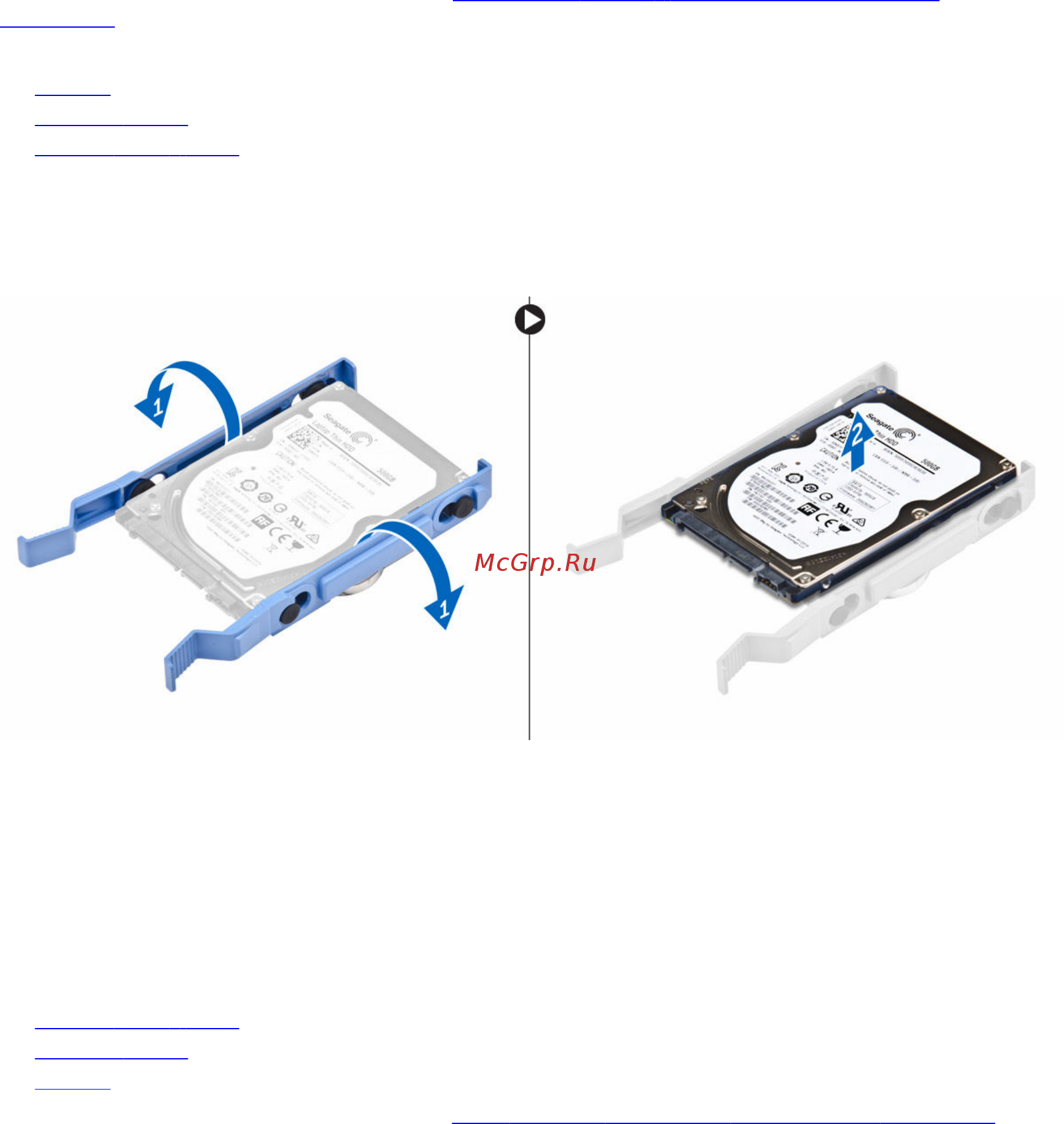

3. Извлечение кронштейна жесткого диска

a. Потяните за одну сторону кронштейна жесткого диска, чтобы извлечь выступы на кронштейне из

слотов на жестком диске [1].

b. Приподнимите жесткий диск и извлеките его из кронштейна с жесткого диска [2].

Установка жесткого диска в кронштейн жесткого диска

1. Выровняйте и вставьте выступы на кронштейне жесткого диска с пазами на одной стороне жесткого

диска.

2. Согните другую сторону кронштейна жесткого диска, затем совместите и вставьте выступы на

кронштейне в жесткий диск.

3. Установите:

a. жесткий диск в сборе

b. лицевую панель

c. крышку

4. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.

Установка жесткого диска в сборе

1. Вставьте жесткий диск в сборе в разъем на компьютере до щелчка.

2. Закройте дверцу лицевой панели.

3. Подключите кабель SATA и кабель питания к разъемам на жестком диске.

4. Установите:
