Dell 7510 (7510-5810) [21/59] Снятие упора для рук

Снятие упора для рук

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами компьютера.

2. Снимите:

a. крышка аккумулятора

b. батарея

c. нижнюю крышку

d. жесткий диск

e. клавиатура

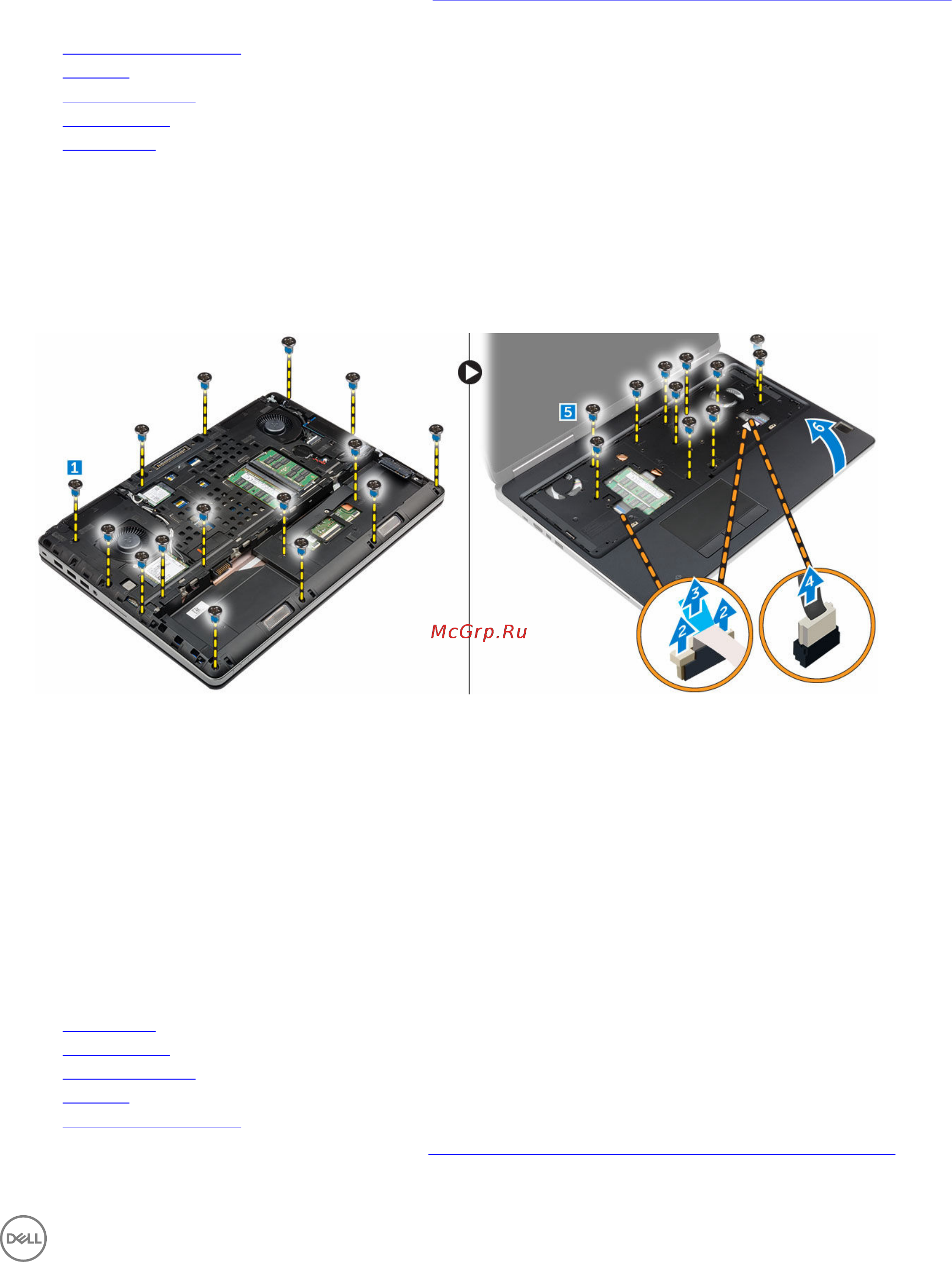

3. Выполните следующие действия, как показано на рисунке:

a. Открутите винты (M2XL3) в нижней части компьютера, которыми упор для рук крепится к корпусу компьютера

[1].

b. Поднимите фиксатор и отключите кабель сенсорной панели и кабель платы безопасности [2, 3].

c. Отключите кабель переключателя питания [4].

d. Выверните винты, которыми упор для рук крепится к компьютеру [5].

e. Освободите фиксаторы на краях упора для рук и снимите упор для рук с компьютера [6].

Установка упора для рук

1. Разместите упор для рук на задней стороне компьютера и нажмите на указанные области, пока он не встанет на

место со щелчком.

2. Затяните винты, чтобы прикрепить упор для рук к компьютеру.

3. Подсоедините указанные кабели:

a. плата безопасности

b. кабель выключателя питания

c. сенсорная панель

4. Переверните компьютер и затяните винты на задней панели компьютера.

5. Установите:

a. клавиатура

b. жесткий диск

c. нижнюю крышку

d. батарея

e. крышка аккумулятора

6. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.
