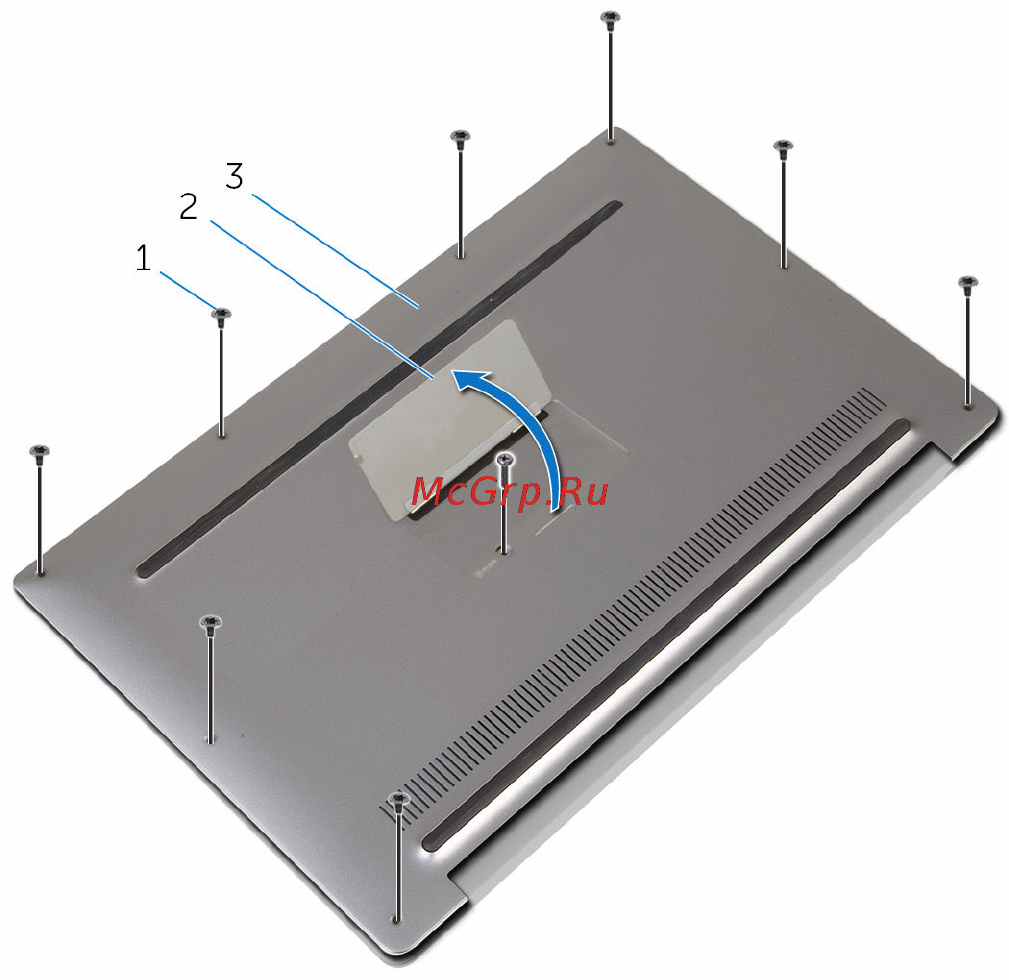

2 Выверните винты, которыми нижняя крышка крепится к упору для рук в
сборе.
1 винты M2x3 (8) и винт
M1.6x6 (1)
2 идентификационная
табличка
3 нижнюю крышку
3 Начиная с задней части корпуса компьютера, поднимите нижнюю крышку,
поддев ее пластмассовой палочкой.
