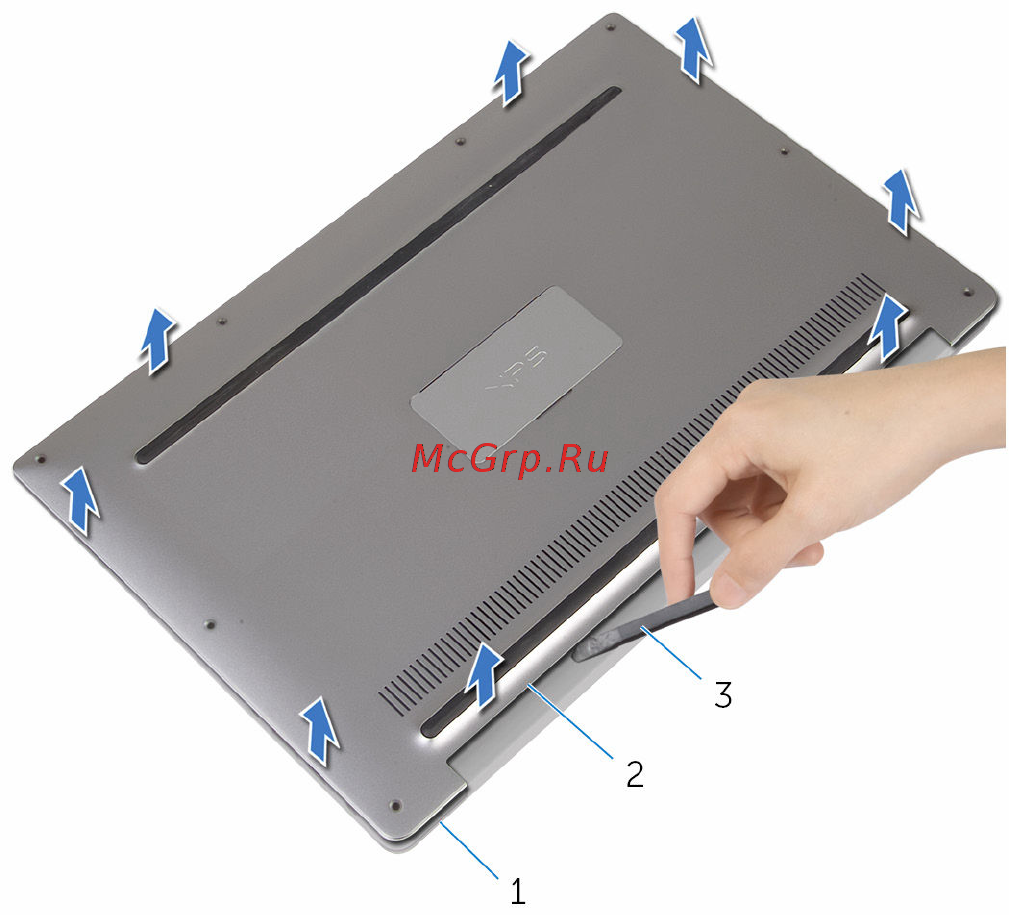

4 Снимите нижнюю крышку с упора для рук в сборе.
1 упор для рук в сборе 2 нижнюю крышку
3 пластмассовая палочка
16
