Dell 9360 (9360-3607) Инструкция по эксплуатации онлайн [19/94] 290370
![Dell 9360 (9360-3607) Инструкция по эксплуатации онлайн [19/94] 290370](/views2/1349250/page19/bg13.png)

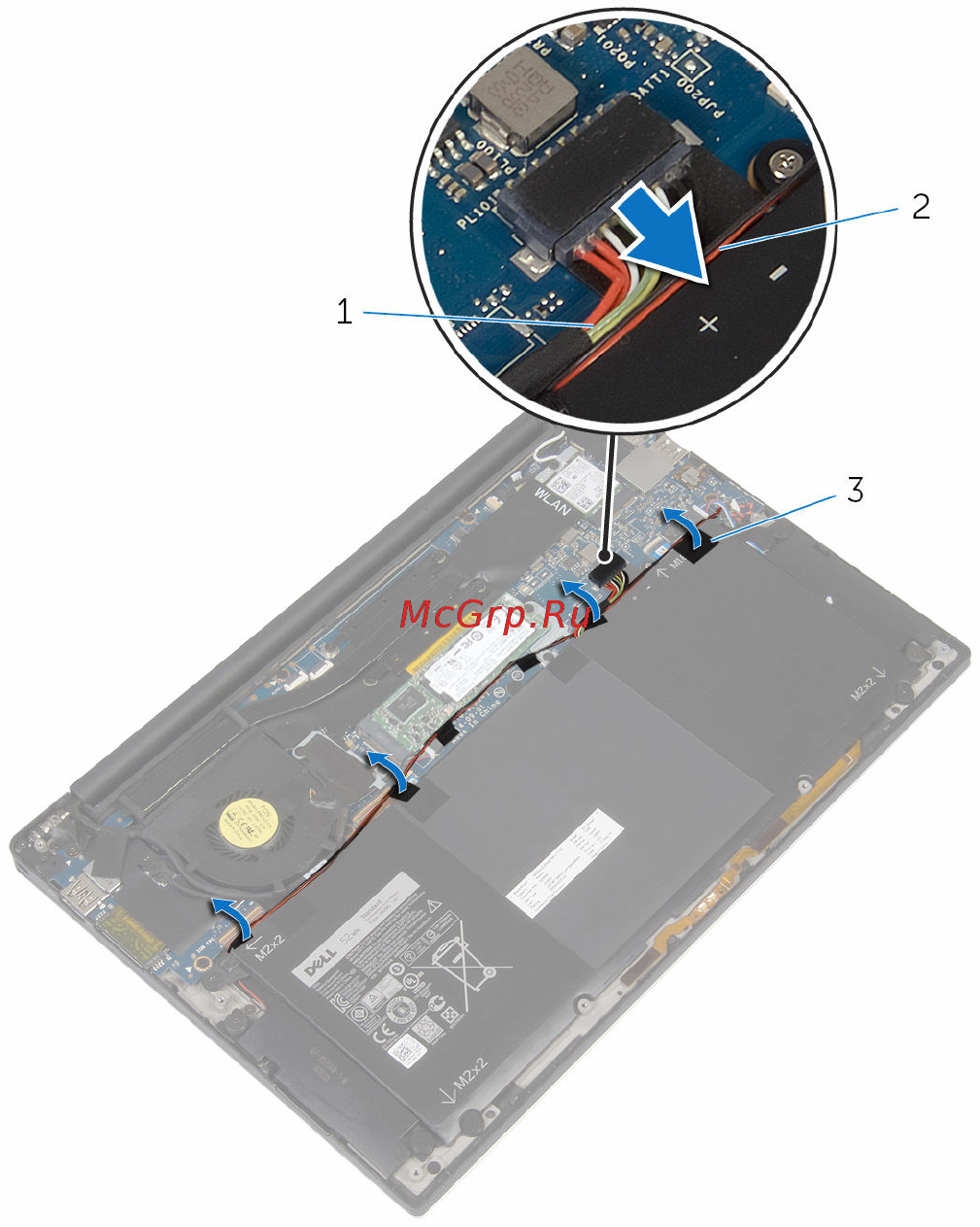

2 Отклейте ленту, с помощью которой кабель динамика крепится к
аккумулятору.
1 кабель аккумулятора 2 кабель динамика
3 лента (6)
3 Выверните винты, которыми аккумулятор крепится к упору для рук в сборе.
19
