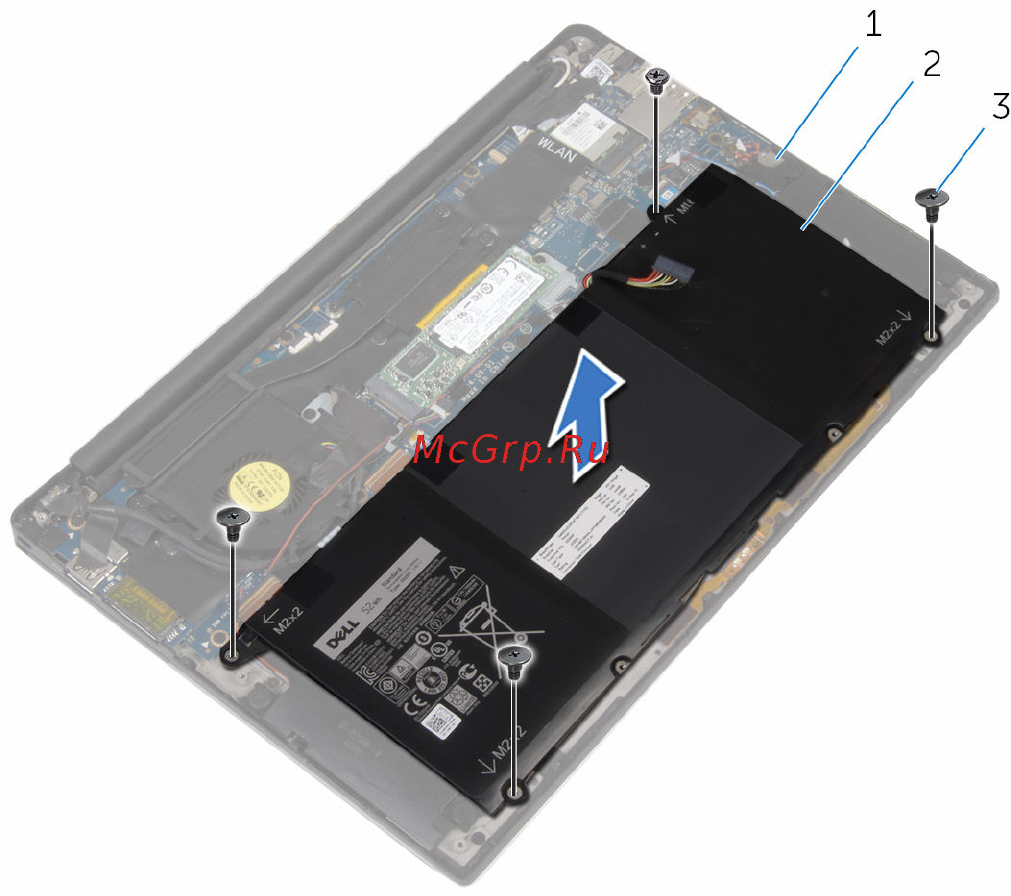

4 Снимите аккумулятор с упора для рук в сборе.
1 упор для рук в сборе 2 аккумулятор
3 винты M2x2 (3) и винт
M1.6x4 (1)
5 Переверните компьютер, откройте дисплей, нажмите и удерживайте кнопку
питания в течение 5 секунд, чтобы заземлить компьютер.
20
