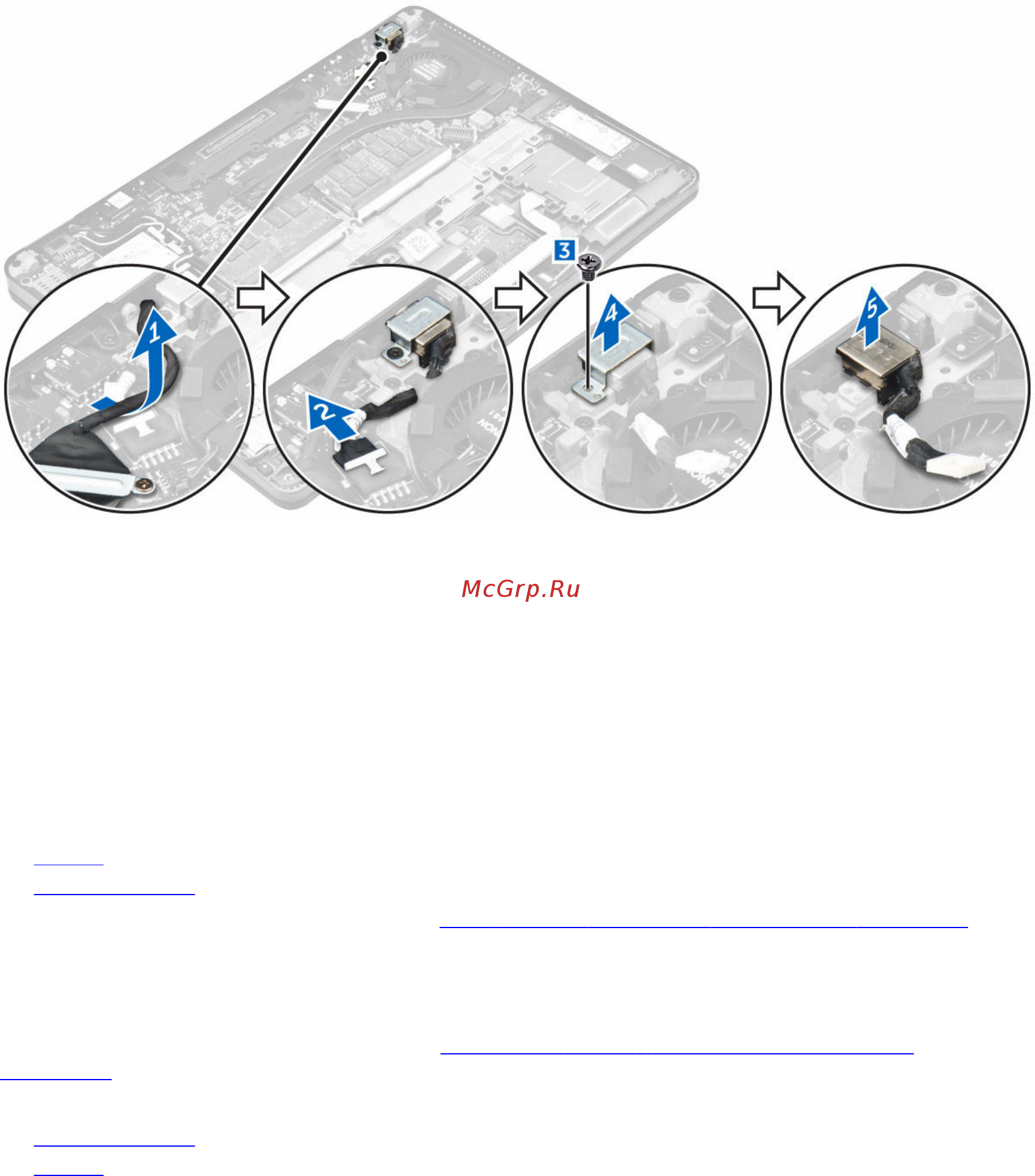

Установка порта разъема питания

1. Вставьте порт разъема питания в слот в компьютере.

2. Поместите металлическую заглушку на порт разъема питания и закрутите винт, чтобы прикрепить порт

разъема питания к компьютеру.

3. Проведите кабель порта разъема питания через направляющие каналы и подключите его к

соответствующему разъему на системной плате.

4. Проведите кабель eDP к компьютеру.

5. Установите:

a. батарея

b. нижнюю крышку

6. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.

Извлечение платы WLAN

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами

компьютера.

2. Снимите:

a. нижнюю крышку

b. батарея

3. Чтобы извлечь плату WLAN:

a. Выверните винт, которым металлический кронштейн крепится к плате WLAN [1].

b. Снимите металлическую заглушку [2].

c. Отсоедините кабели WLAN от разъемов на плате WLAN [3].

d. Извлеките кабели WLAN из направляющего канала.

e. Извлеките плату WLAN из компьютера [4].
