!6
).
-/.)4/2
/54
36)$%/6)$%/
!6
).
!6
).
2!5$)/,
0
"
0
2
9
#
/
-
0/
.%
.4
#
/
-
0/
.%
.4
0
"
0
2
9
-/./
-/./
-/./
P
R
P
B
Y
Audio
OUT
PB Y
P
R
LR
R—AUDIO—L VIDEO
MONITOR
OUT
Audio Video
RLIN
IN
Audio Video
RL
OUT
OUT
Audio Video
RLOUT
OUT
S-Video
OUT

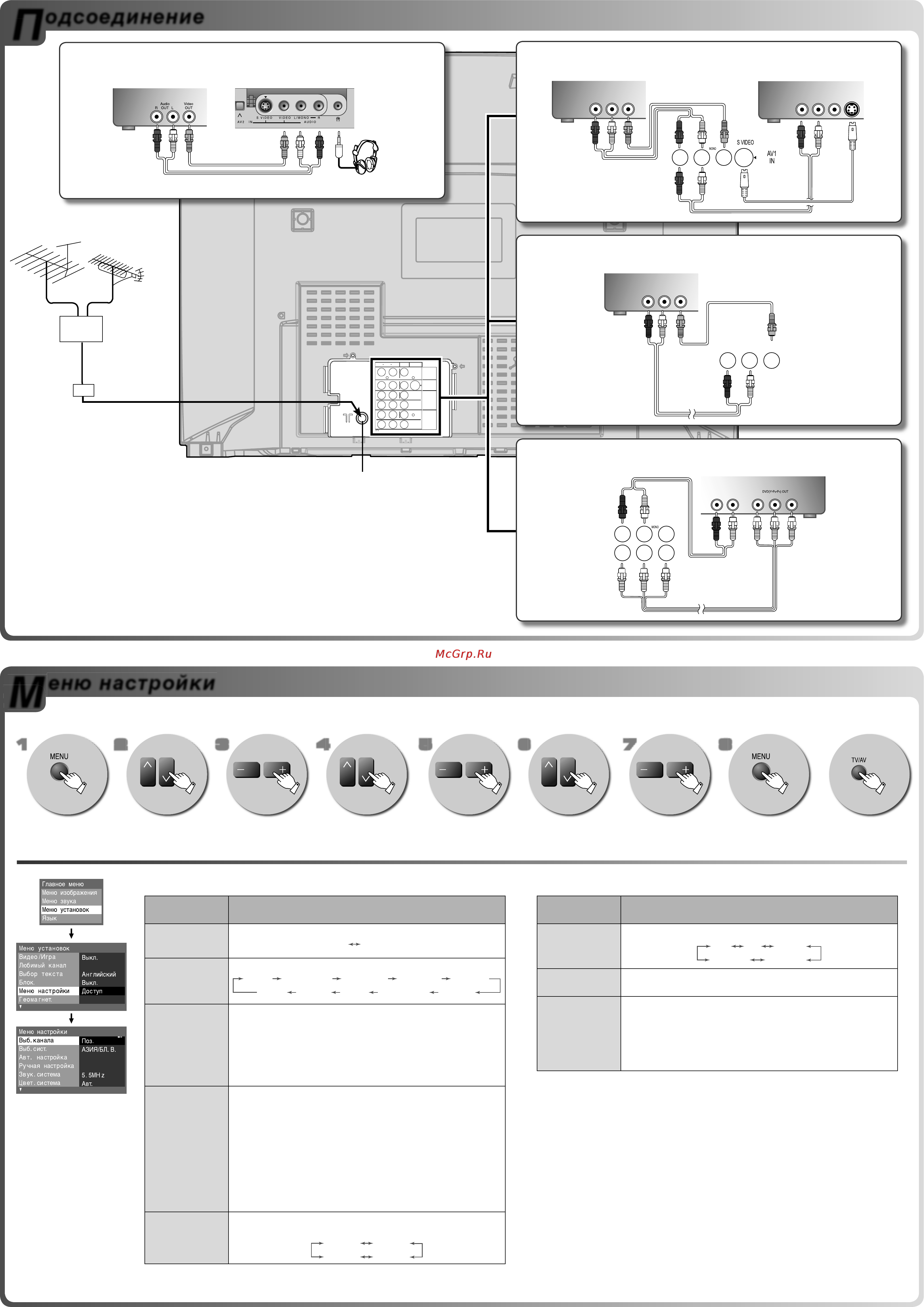

П
одсоединение
М
еню настройки
Вход в Главное
меню.
Выберите Меню
установок.
Вход в Меню
установок.
Выберите Меню
настройки.
Вход в опцию
настройки.
Выход из меню
(Нажмите 3 раза).
Возврат к нормальному
телевизионному
изображению.
Настройка/доступ к
выбранному меню.
Выберите опцию
меню.
1 2 3 4 5 6 7 81 2 3 4 5 6 7 8
или
Меню
настройки
Описание
Выб. канала
(Выбор канала)
Выберите самый лёгкий метод выбора канала.
ªÉÂ
ªËÚÇÉÄ
Выб. сист.
(Система
выбора)
Выберите систему.
¥£¤
©¨¥©¨«
¥
¢£º¦
§«
¨¢¦£¨
¬ª«¬£º
¬«¦
«©ªºª©¨
Авт.
настройка
Позволяет Вам автоматически перенастроить телевизор.
Полезно знать, если Вы поменяли дом и желаете
перенастроить Ваш телевизор на местные станции.
1. Для начала автонастройки нажмите кнопку уровень
громкости “–” или “+” .
2. Как только операция завершена, телевизор отобразит
программу, сохраненную на месте программы 1.
Ручная
настройка
Позволяет индивидуальные программы настраивать
вручную.
1. Для начала ручной настройки нажмите кнопку уровень
громкости “–” или “+” .
2. Нажмите кнопки выбора программ “3” или “4” или
кнопки с цифрами (0~9) для выбора места настраиваемой
программы.
3. Несколько раз нажмите кнопку уровень громкости “–” или
“+” , пока не будет найдена необходимая станция.
4. Повторите шаги 2 и 3, указанные выше, для настройки
положения других программ.
Звук. система
Вы можете изменить звуковую систему используемую
для программных каналов.
4.5MHz 5.5MHz
6.0MHz6.5MHz
Меню
настройки
Описание
Цвет. система
Позволяет Вам выбрать правильный стандарт телевещания.
½Í PA L SECAM
NTSC4.43NTSC3.58
Точная
настройка
Используется для того, чтобы сделать маленькие
установки в настройки на индивидуальную станцию.
Пропуск
Для пропуска отображения на экране нежелательных
номеров каналов.
Данная функция работает только при выборе номеров
программы, нажатии кнопки номера программы “3” или
“4” . Режим пропуска каналов может быть включен или
выключен.
Подключение к разъемам входного сигнала AV1, AV3 или AV4
Красный
Желтый
Белый
VHS VCR
Сверх VHS VCR
Красный
Белый
Подключение другого оборудования к разъемам выхода AV
монитора
Желтый
Красный
Оборудование записи (VHS VCR)
Белый
Подключение к разъемам входного сигнала DVD
Красный
Белый
Проигрыватель DVD
Подключение антенны
Антенна VHF (очень
высоких частот)
Антенна UHF
(ультpавысоких
частот)
Микшеp
75 ом коаксиальный
кабель
Коаксиальный
Штепсель
Антенны
Гнездо RF In
Желтый
Белый
Красный
(передняя панель телевизора)
Наушники
VHS VCR
Подключение к разъемам входного сигнала AV2
Примечаниe:
÷ Если S-Video кабель присоединён к S-Video терминалу, то Video вход будет автоматически
отключаться в режиме AV.
÷ При использовании функции “MONITOR OUT” с источником сигнала, подключенным к разъему “AV2
IN” , используйте вход “VIDEO” (НЕ “S-VIDEO” вход).
÷ При подключении монофонического видеомагнитофона, подключайте монофонический аудио кабель
к разъему выхода аудио сигнала аудио “L” (левый).
÷ Терминалы аудио входа для AV3 и AV4 служат как терминал аудио входа для видео входа и для DVD
входа.
÷ DVD сигнал входного терминала имеет преимущество перед AV3 и AV4 видео сигналом входного
терминала.
÷ Никогда не подсоединяйте тот же самый видеомагнитофон к терминалам VIDEO IN и МONITOR OUT
в данном телевизоре, так как это может вызвать неправильное фунционирование.
÷ Сигнал DVD (Y•P
B
•P
R
) не выходят на МONITOR OUT терминалы.
Перед проведением автоматической или ручной настройки Вам необходимо установить режимы “Выб. сист.” и “Выб. канала” .
