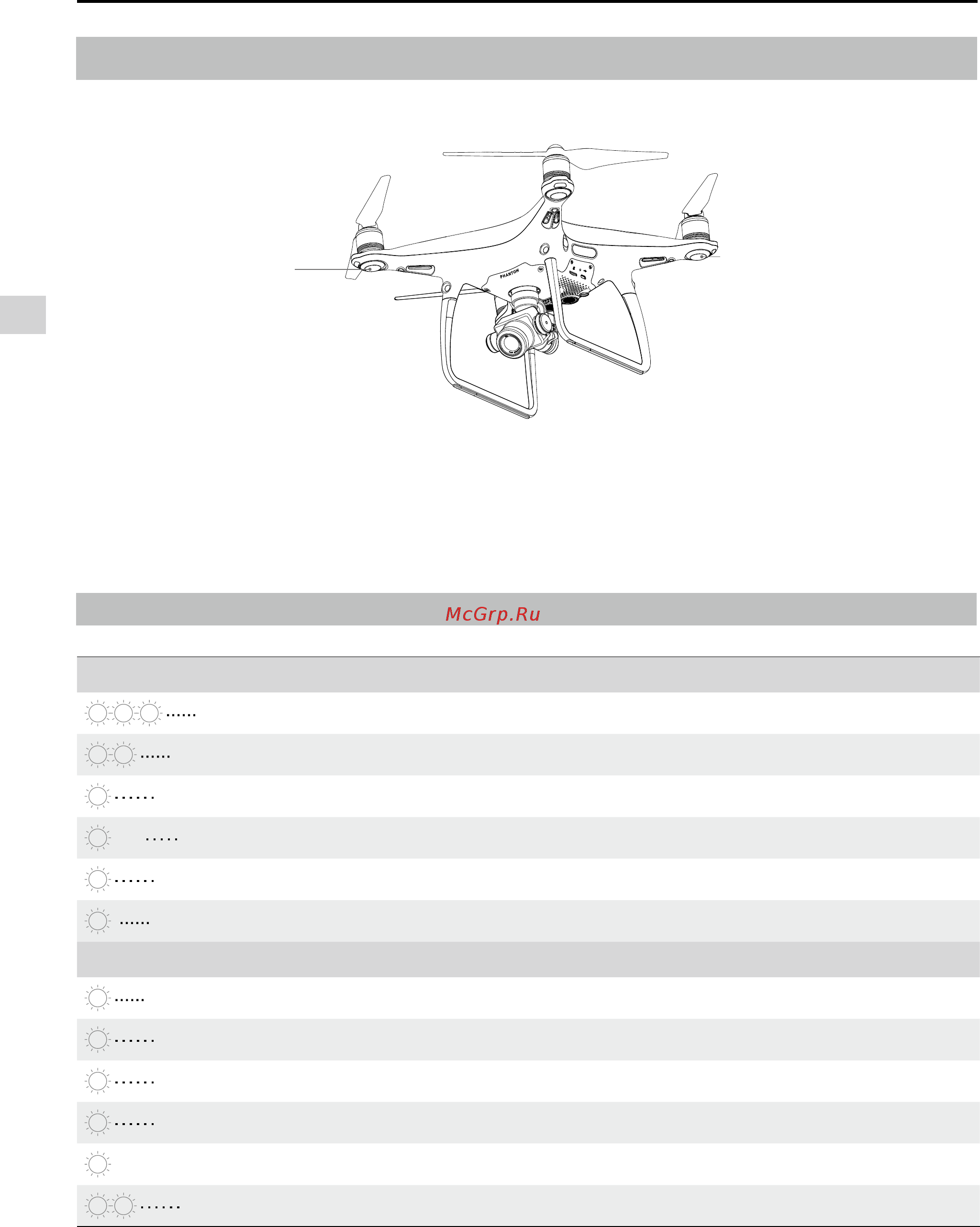

![DJI Phantom 4 Pro+ [14/70] Светодиодные индикаторы](/views2/1273620/page14/bge.png)
Коптер
Руководство пользователя Phantom 4 Pro / Pro+
14
© 2017. http://mediaworx.ru All Rights Reserved
Светодиодные индикаторы
Phantom 4 Pro / Pro+ оснащены передними светодиодами и индикаторами состояния коптера.
Расположение светодиодов отображено на рисунке ниже.
Передний
светодиод
Индикатор состояния
Передние светодиоды горят красным, когда коптер включен, указывая на расположение передней
части (носа) . Индикаторы ото отображают системный статус полетного
контроллера. Для получения более подробной информации см. таблицу ниже.
Описание индикаторов состояния коптера
Нормальное состояние
По очереди мигают зеленый и желтый Прогрев коптера
Медленно мигает зеленый
P-режим с GPS
×2
Дважды мигает зеленый
Медленно мигает желтый
P-режим с оптической системой
А-режим без GPS и передней и нижней
оптических систем
Быстро мигает зеленый Торможение
Предупредительные сигналы
Быстро мигает желтый
Медленно мигает красный
Быстро мигает красный
Мигает красный
—
Постоянно горит красный
По очереди мигают красный и желтый
Потеря сигнала пульта
Низкий заряд батареи
ритиески низкий заряд батареи
Критическая ошибка
Требуется калибровка компаса
По очереди мигают красный,
зеленый, желтый
Включение и самопроверка
К
К
К
К
К
К
З
З
З
З
З
Ж
Ж
Ж
Ж
Ж
ика
