Dell 5468 (5468-9944) [10/79] Вид слева
![Dell 5468 (5468-9944) [10/79] Вид слева](/views2/1345306/page10/bga.png)

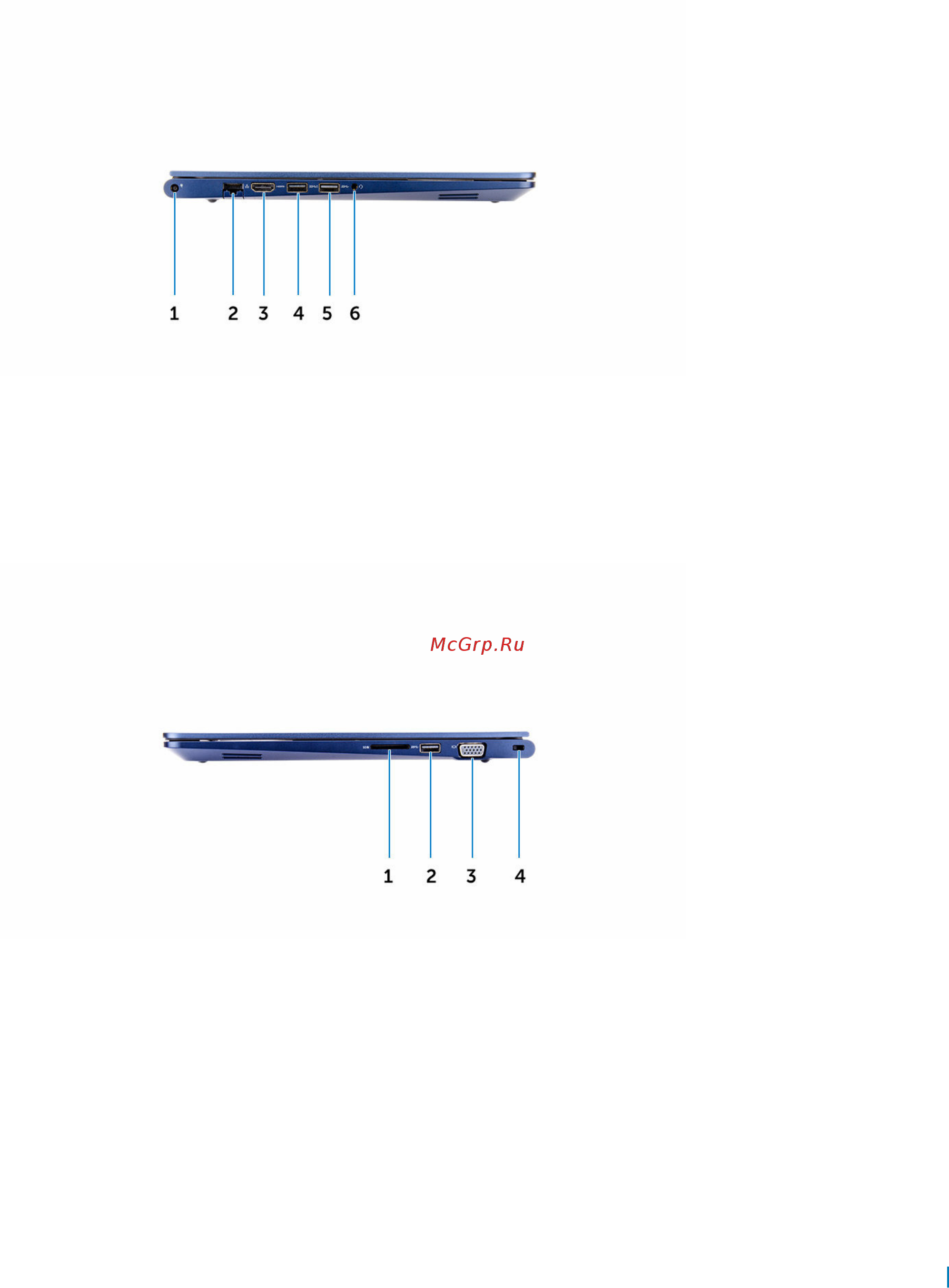

Вид слева
1 Разъем питания 2 Сетевой разъем
3 Разъем HDMI 4 Разъем USB 3.0 с функцией PowerShare
5 разъем USB 3.0 6 Разъем гарнитуры
Вид справа
1 Устройство чтения карт памяти 2 разъем USB 3.0
3 Разъем VGA 4 Гнездо для защитного троса
Обзор изделия 10
