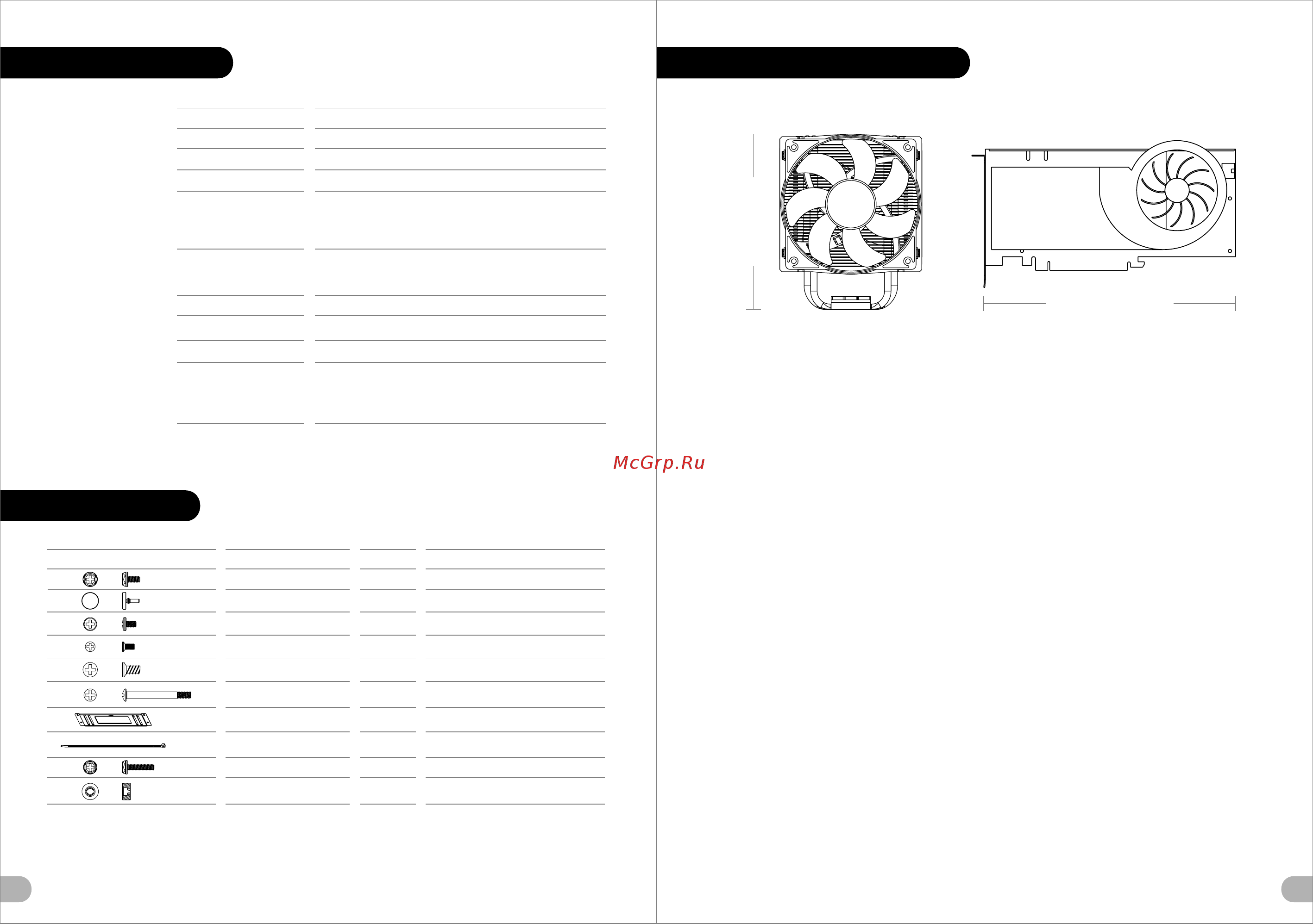

Thermaltake Core X1 CA-1D6-00S1WN-00 Черный [3/12] 頁面 3
![Thermaltake Core X1 CA-1D6-00S1WN-00 Черный [3/12] 頁面 3](/views2/1191241/page3/bg3.png)
2
3
Warning and Notice
< 200mm /
7.9 inches
< 400mm / 15.7 inches
Specification
Accessory
Figure
Parts Name
Cable Tie
ODD Plate
Screw＃6-32 x 6mm
Screw＃6-32 x 33mm
Screw＃6-32 x 15mm
Screw＃6-32 x 5mm
Screw Ø5 x 10mm
PSU Rubber
Screw M3 x 6mm
Q'ty
2
4
16
4
16
2
4
4
2
Used for
Cable Management
Power
Power
Fan, Radiator
Fan
Fan
Motherboard, 3.5” HDD
2.5 HDD”
ITX Cube Case
Motherboard
Case Type
Dimension (H*W*D) 426 x 280 x 471 mm (16.8 x 11 x 18.5 inch)
Cooling System
Drive Bays
- Accessible
- Hidden
Clearance
CPU cooler height limitation: 200mm
VGA length limitation: 280mm (with ODD Cage)
400mm (without ODD Cage)
PSU length limitation: 220mm (With Bottom Fan)
Front (intake) :
120 x 120 x 25 mm Turbo fan (1000rpm, 16dBA)
Rear (exhaust) :
120 x 120 x 25 mm Turbo fan (1000rpm, 16dBA)
Stacking Gasket
2
Stacking
Stacking
Side Panel Transparent Window
Material SPCC
2 x 5.25”
4 x 3.5” or 2.5” (HDD Cage)
Expansion Slots 3
6.7” x 6.7” (Mini ITX)
I/O Port
USB 3.0 x 2, HD Audio x 1
Warning!!
CPU Cooler Height Limitation:
Please ensure that your CPU cooler does NOT exceed 200mm (7.9 inches) height.
VGA (Add-on card) Length Limitation:
Please ensure that your VGA (Add-on card) does NOT exceed 400mm (15.7 inches) length.
Warnung!!
CPU-Kühler Höhenbeschränkung:
Bitte stellen Sie sicher, dass Ihr CPU-Kühler 200 mm (7,9 Zoll) Höhe nicht überschreitet.
VGA (Add-on-Karte) Längenbeschränkung:
Bitte stellen Sie sicher, dass Ihre VGA (Add-on-Karte) 400 mm (15,7 Zoll) Länge nicht
überschreitet.
Avertissement !
Limite de hauteur du ventilateur de CPU :
Vérifiez que la hauteur du ventilateur de CPU ne dépasse pas 200 mm.
Limite de longueur de la carte (complémentaire) VGA :
Vérifiez que la longueur de votre carte (complémentaire) VGA ne dépasse pas 400 mm
Precaución
Limitación de altura del refrigerador de CPU:
Asegúrese de que la altura de su refrigerador de CPU no excede los 200 mm (7,9 pulgadas).
Limitación de longitud de la tarjeta de vídeo (adicional):
Asegúrese de que la longitud de su tarjeta de vídeo (adicional) no excede los 400 mm (15,7
pulgadas).
Attenzione!
Limitazione altezza dissipatore CPU:
Assicurarsi che l’altezza del dissipatore CPU NON superi 200 mm (7,9 pollici).
Limitazione lunghezza VGA (scheda aggiuntiva):
Assicurarsi che la lunghezza del VGA (scheda aggiuntiva) NON superi 400 mm (15,7 pollici).
