11Smart-UPS 750-3000 ВА 100/120/208/230 В (переменный ток) для монтажа в стойку
Аварийное выключение питания
Обзор EPO
Аварийный выключатель питания (EPO) — это функция безопасности, которая позволяет
немедленно отключить все подсоединенное оборудование от питания электросети. ИБП
немедленно завершит работу и не будет переключаться на питание от батареи.
Чтобы снова включить подачу питания на подсоединенное оборудование, необходимо вручную
перезапустить ИБП. Нажмите кнопку
ВКЛ./ВЫКЛ. на передней панели устройства.

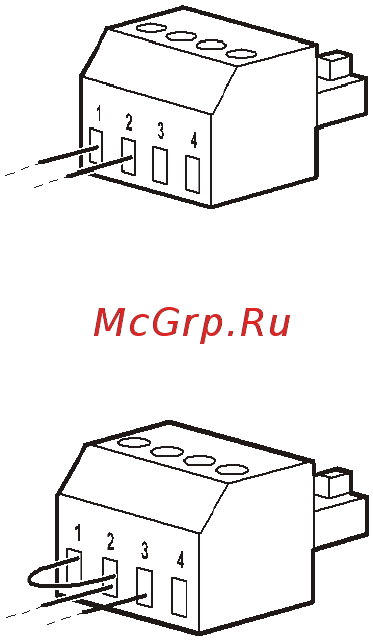

Нормально разомкнутые контакты
1. Если выключатель EPO или контакты реле нормально разомкнуты,
вставьте провода из выключателя или контакты 1 и 2 в клеммную
коробку EPO. Используйте провода 0,081–1,31 кв. мм.
2. Закрепите провода путем затягивания винтов.
Если контакты замкнуты, ИБП ВЫКЛЮЧИТСЯ, и питание нагрузки будет отключено.
Нормально замкнутые контакты
1. Если выключатель EPO или контакты реле нормально замкнуты,
вставьте провода из выключателя или контакты 2 и 3 в клеммную
коробку EPO. Используйте провода 0,081–1,31 кв. мм.
2. Вставьте перемычку между контактами 1 и 2. Закрепите провода
путем затягивания трех винтов в положениях 1, 2 и 3.
Если контакты разомкнуты, ИБП ВЫКЛЮЧИТСЯ, и питание нагрузки будет отключено.
Примечание. Цепь EPO получает питание
для работы от контакта 1. Это изолированный
источник 24 В, генерирующий всего несколько миллиампер.
При использовании нормально замкнутой конфигурации EPO переключатель EPO или реле
необходимо использовать в сухих цепях с низкими напряжением и током. Обычно при этом
контакты позолочены.
При электромонтаже EPO выполняйте все требования государственных и местных
электротехнических правил и норм. Электромонтаж должен производиться
квалифицированным электриком.
Интерфейс EPO является цепью безопасного сверхнизкого напряжения (SELV — Safety Extra Low
Voltage). Подключайте интерфейс EPO только к цепям SELV. Интерфейс EPO осуществляет
контроль над цепями без определенного потенциала. Цепи SELV управляются с помощью
выключателя или реле, надлежащим образом изолированного от электросети. Во избежание
повреждения ИБП не подключайте интерфейс EPO к какой-либо цепи, отличной от цепи SELV.
Используйте следующие типы кабелей
для подключения ИБП к переключателю аварийного
отключения питания.
• CL2: кабель класса 2 общего назначения.
• CL2P: пожаростойкий кабель для использования в коробах, вентиляционных камерах и
других местах, служащих для вентиляции.
• CL2R: шахтовый кабель для вертикальной прокладки в шахтах между этажами.
• CLEX: кабель ограниченного применения для использования в жилых помещениях и
кабельных каналах.
• Установка в
Канаде: используйте только сертифицированные CSA кабели типа ELC (кабель
цепи управления сверхнизкого напряжения).
• Установка в остальных странах (кроме Канады и США): используйте стандартные кабели
низкого напряжения в соответствии с государственными и местными правилами.
