Acer V246HYLbdp [16/27] Connector pin assignment
![Acer V246HYLbdp [16/27] Connector pin assignment](/views2/1214661/page16/bg10.png)
4
Connector pin assignment

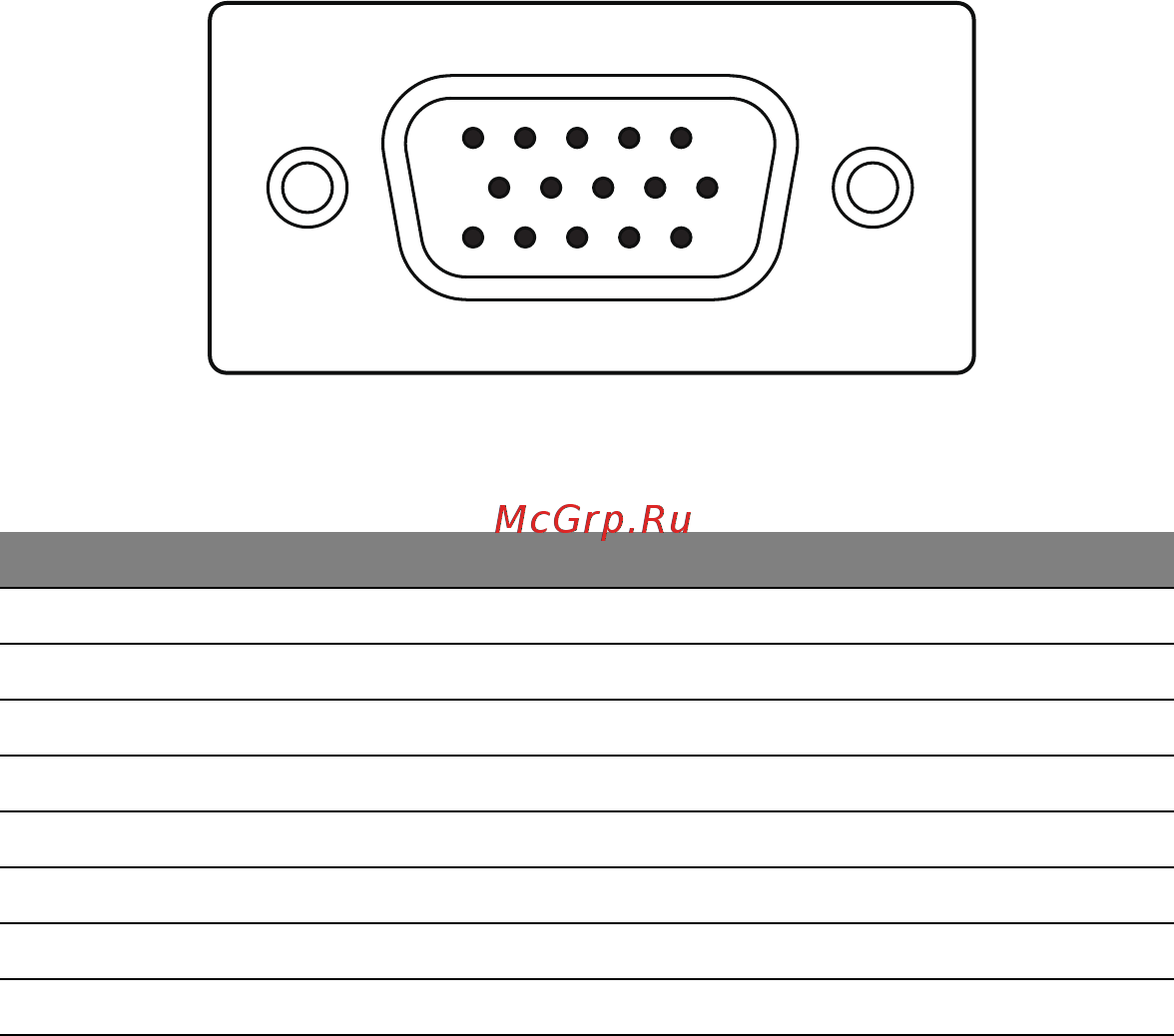

15-pin color display signal cable
PIN No. Description PIN No. Description
1 Red 9 +5 V
2 Green 10 Logic ground
3 Blue 11 Monitor ground
4 Monitor ground 12 DDC-serial data
5 DDC-return 13 H-sync
6 R-ground 14 V-sync
7 G-ground 15 DDC-serial clock
8 B-ground
15
6
10
11
15
