2.3 Установка камеры III типа
на потолок
5. Отрегулируйте угол наблюдения
1) Ослабьте гайку №3 для регулировки угла
поворота (0° ~ 36).
2) Затяните гайку №3.
3) Ослабьте винт №2 для регулировки угла наклона
(0° ~ 18).
4) Затяните винт №2.
5) Ослабьте винт №1 для регулировки угла
вращения (0° ~ 36).
6) Затяните винт №1.

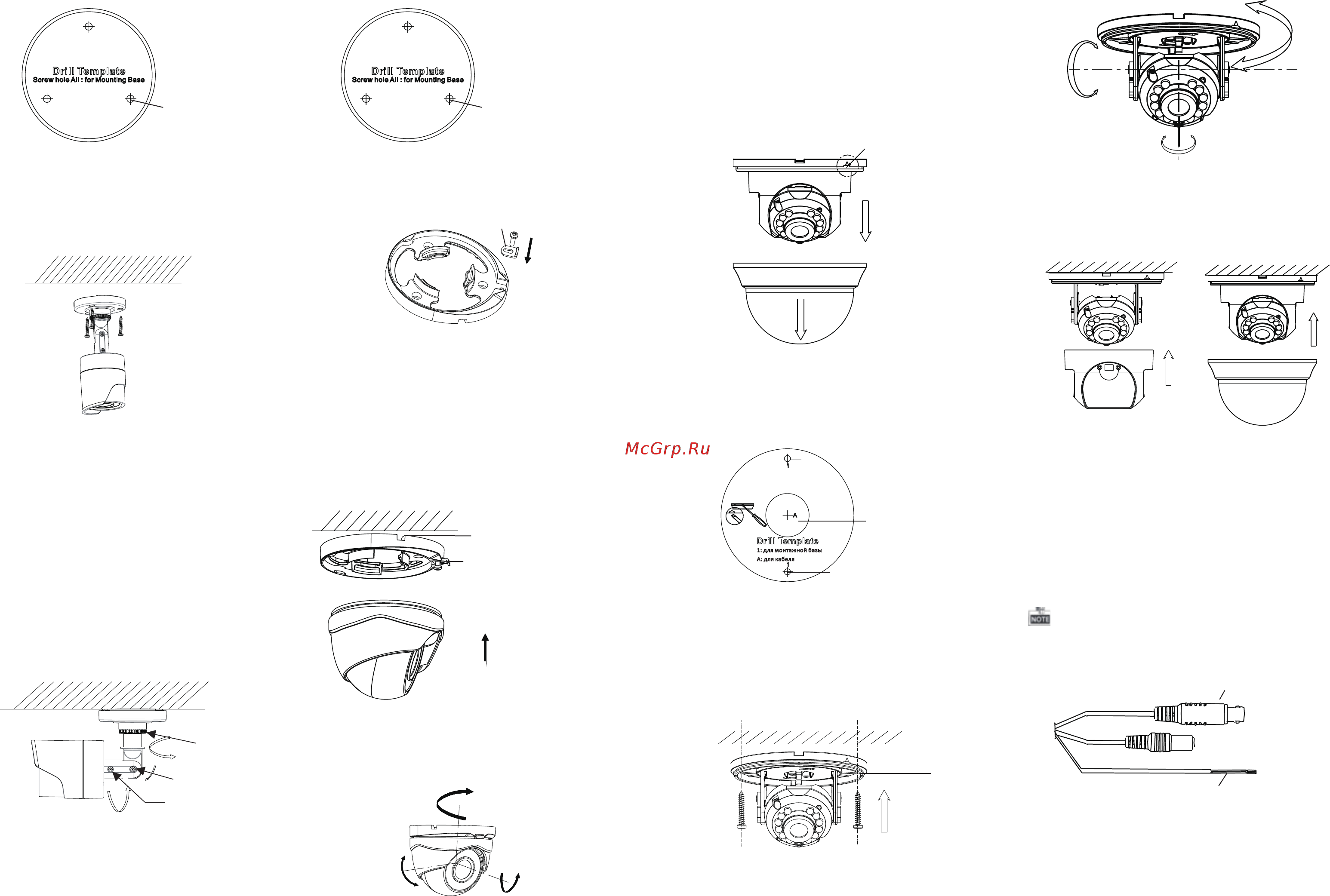

Рисунок 2-3 3-х осевая установка
3. Соедините соответствующие кабели.
4. Закрепите камеру на потолке с помощью
прилагаемых шурупов.
Рисунок 2-2 Установка камеры на потолке
360°
90°
360°
3
2
1
2.2 Установка камеры II типа на
потолок
Шаги:
1. Просверлите отверстия в потолке в
соответствии с шаблоном крепления.
Рисунок 2-4 Шаблон крепления
2. Неплотно закрепите зажим на монтажной
базе.
Рисунок 2-5 Установка зажима
Зажим
Рисунок 2-1 Шаблон крепления
Отверстие для
сверления
Отверстие для
сверления
Рисунок 2-6 Установка камеры
7. Отрегулируете камеру в соответствии с
рисунком ниже, чтобы установить нужный угол.
Рисунок 2-7 3-х осевая установка
Зажим
0°~360°
0°~75°
0°~360°
3. Закрепите монтажную базу на потолке с
помощью прилагаемых шурупов.
4. Проложите кабель через отверстие под него и
соедините соответствующие кабели.
5. Оттяните зажим и установите камеру с
монтажным кольцом на монтажной базе.
6. Задвиньте зажим и затяните винт.
8.
После установки нужного угла зафиксируйте
монтажное кольцо.
Отверстие для
кабеля
Данные камеры поддерживают два типа
видеосигнала: TVI и CVBS.
3 Переключение между
TVI и CVBS сигналами
Рисунок 3-1 Переключение между
видеосигналами
1. TVI сигнал
Когда два провода переключателя видеосигнала
разомкнуты, видеовыход передает TVI сигнал.
2. CVBS сигнал
Для переключения на CVBS сигнал необходимо
замкнуть провода переключателя видеосигнала.
Переключатель видеосигнала
Видеовыход
4. Проложите кабель через отверстие для кабеля.
5. Соедините соответствующие кабели.
6. Отрегулируете камеру в соответствии с
рисунком ниже, чтобы установить нужный угол.
7. Наденьте защитный кожух и купол обратно
на камеру и закрепите их.
Рисунок 2-12 Завершение установки
Поворот
0° 350°
0° 70 °
Наклон
Рисунок 2-11 3-х осевая установка
0° 350°
Вращение
Отверстие для сверления
1. Подденьте защелку, чтобы снять купол и
защитный кожух.
Отверстие под кабель
Защелка
Рисунок 2-8 Снятие купола
2. Просверлите отверстия для шурупов и кабеля
в соответствии с шаблоном крепления.
Шаги:
Вращение купола после установки может
изменить расположение объектива.
1: для монтажной базы
А: для кабеля
Рисунок 2-9 Шаблон крепления
3. Совместите монтажную платформу с шаблоном
крепления и закрепите ее с помощью прилагаемых
шурупов.
Монтажная
платформа
Рисунок 2-10 Установка монтажной платформы
