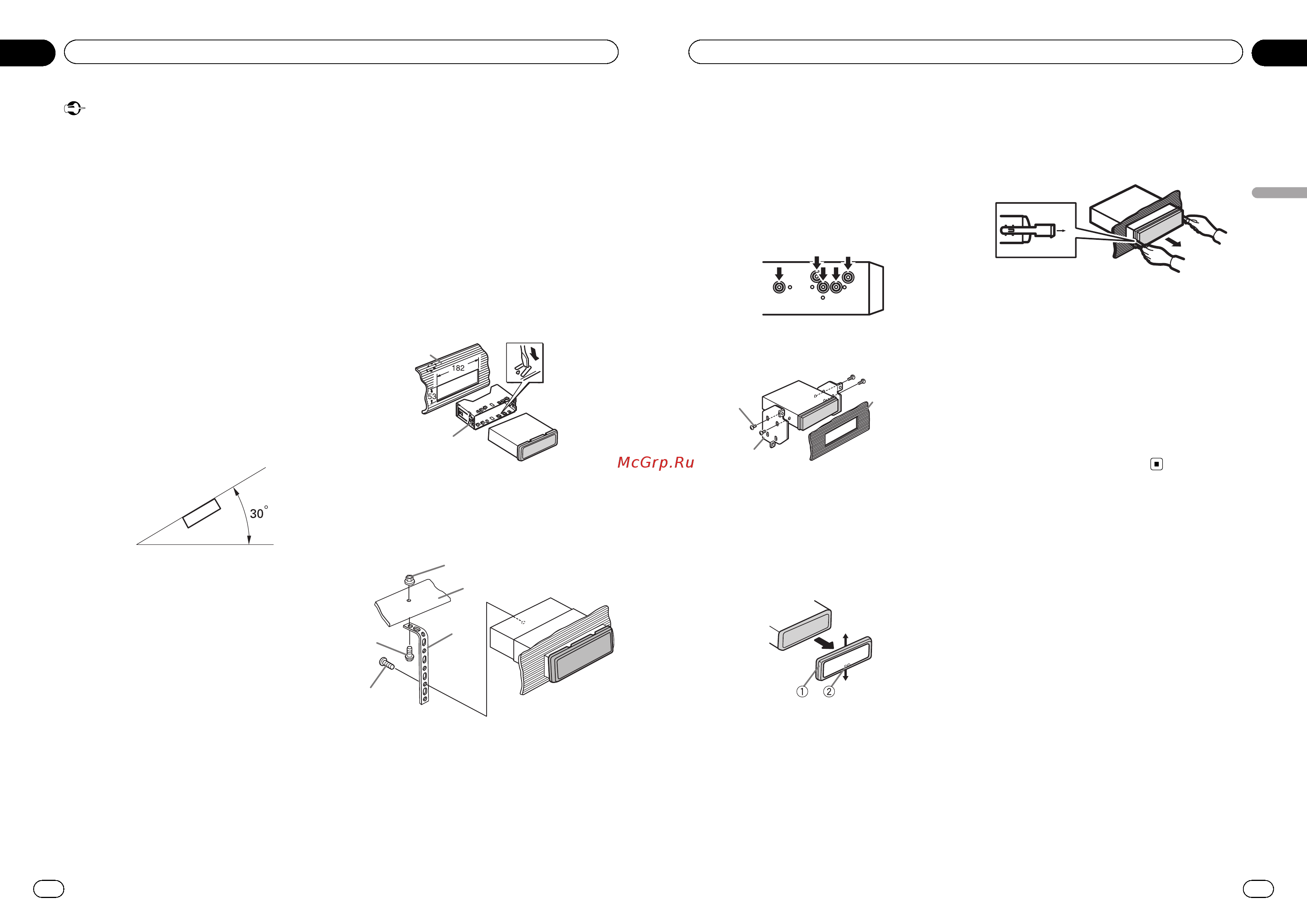

Pioneer DVH-330UB [22/32] Установка
![Pioneer DVH-330UB [22/32] Установка](/views2/1035325/page22/bg16.png)
Важно
! Перед окончательной установкой проверь-
те все соединения и системы.
! Не используйте детали, не разрешенные
производителем к использованию, по-
скольку это может стать причиной неис-
правностей.
! Уточните у дилера компании, требует ли
установка сверления отверстий или внесе-
ния иных изменений в конструкцию авто-
мобиля.
! Не устанавливайте данное устройство в
местах, где оно может:
— помешать управлению автомобилем.
— травмировать пассажира при внезап-
ной остановке автомобиля.
! Перегрев полупроводникового лазера при-
ведет к его выходу из строя. Разместите
все кабели в удалении от нагревающихся
деталей, таких как решетка обогревателя.
! Оптимальной является установка устрой-
ства под углом менее 30°.
! Чтобы обеспечить эффективный отвод
тепла, при установке устройства оставьте
достаточное пространство за задней пане-
лью и закрепите свободные кабели так,
чтобы они не закрывали вентиляционные
отверстия.
Переднее/заднее
крепление стандарта DIN
Для данного изделия предусмотрена воз-
можность установки с помощью переднего
или заднего крепления.
При установке используйте детали, имею-
щиеся в продаже.
Переднее крепление
стандарта DIN
1 Вставьте монтажную обойму в пере-
днюю панель.
При установке в недостаточно глубоком
гнезде используйте монтажную обойму,
входящую в комплект поставки устройства.
При наличии достаточного пространства за
устройством применяется монтажная обо-
йма, поставляемая вместе с автомобилем.
2 Закрепите обойму, подогнув с по-
мощью отвертки металлические язычки
(90°).
1
2
1 Приборная панель
2 Монтажная обойма
3 Установите устройство, как показано
на рисунке.
1
2
3
4
5
1 Гайка
2 Теплоизоляционная перегородка или
металлическая планка
3 Металлическая скоба
4 Винт
5 Винт (M4 × 8)
Ru
42
Раздел
04
Установка
# Убедитесь, что устройство надежно закре-
плено в гнезде. Неустойчивость устройства
может привести к его выпадению и неполад-
кам в работе.
Заднее крепление стандарта DIN
1 Совместите отверстия на кронштей-
не и боковых панелях устройства.
2 Затяните по два винта с каждой сто-
роны.
1
2
3
1 Самонарезающий винт (5 мм ×8мм)
2 Монтажная рамка
3 Приборная панель или консоль
Демонтаж устройства
1 Снимите рамку.
1 Декоративная рамка
2 Язычок
! Снятие передней панели облегчает до-
ступ к декоративной рамке.
! При установке декоративной рамки сто-
рона рамки с язычком должна быть на-
правлена вниз.
2 Вставьте прилагаемые экстракторы
с обеих сторон устройства до щелчка.
3 Вытяните устройство из приборной
панели автомобиля.
Снятие и установка передней
панели
В целях защиты от кражи переднюю па-
нель можно снять.
Нажмите на кнопку снятия панели и потя-
ните панель вверх и на себя.
Чтобы получить дополнительную инфор-
мацию, смотрите в
Снятие передней пане-
ли в целях защиты от кражи
и
Установка
передней панели
на стр.11.
Ru
43
Раздел
04
Установка
Установка
<QRB3153-A/N>22
