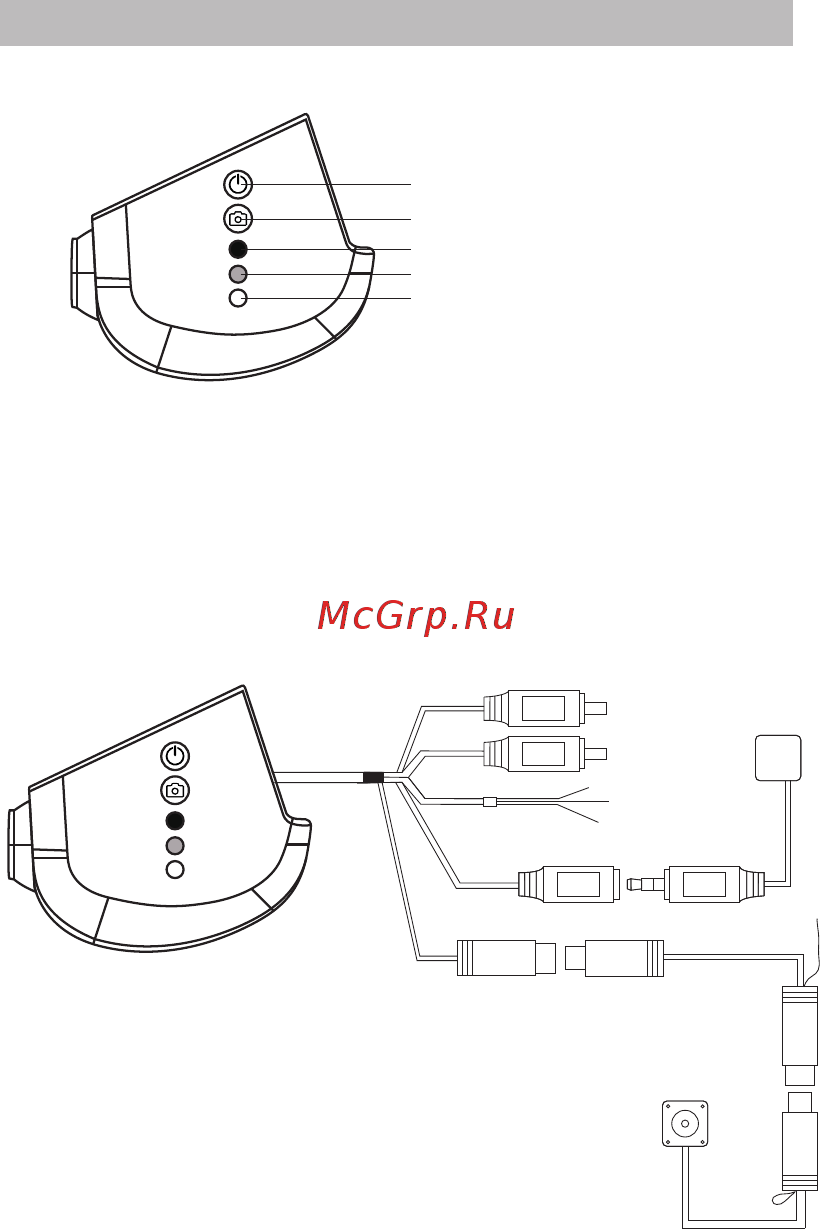

Avis GPS AVS400DVR (#109) [4/9] Схема подключения

Штатный

1. Во время записи - защитить текущий файл от

удаления. Долгое нажатие - вкл/выкл WI-FI.

2. Короткое нажатие - вкл/выкл записи. Долгое нажатие

сделать фото.

3. Микрофон.

4. Индикатор работы.

5. Кнопка сброса.

Схема подключения

1. Подключение монитора

2. Красный: +12В АСС

3. Желтый: +12В от аккумулятора

4. Черный: заземление

5. Красный: +12В от фонарей заднего хода

(вывод изображения на весь экран)

6. Синий : Изменения зеркальности камеры.

GPS

Камера
