Garmin 2.6
8
Извлеките панель батарейного отсека.
9
Извлеките батарею.
Батарея плотно крепится в гнезде. Для ее извлечения
может потребоваться использование тупого
неметаллического предмета.
10
Установите новую батарею в передний отсек таким
образом, чтобы сторона с этикеткой батареи была
направлена вверх, а ее передняя кромка находилась под
планкой с зарядными контактами устройства.
11
Установите на место панель батарейного отсека и
закрепите ее с помощью двух винтов.
12
Убедитесь, что прокладка не повреждена и находится
внутри углубления.
13
Подсоедините разъем батареи и разъем питания к
устройству.
При правильном подключении штекеры разъемов
вставляются в порты с характерным щелчком.
14
Установите на место заднюю панель и закрепите ее с
помощью винтов.
15
Установите на место Г-образную крышку и закрепите ее с
помощью винтов.
16
Убедитесь, что прокладка не выступает из устройства.
Замена ремешка ошейника
Прежде чем заменять ремешок, следует удалить всю грязь,
воду и мусор с устройства (Очистка устройства, стр. 13).
1
Снимите с ремешка GPS-антенну, направляющую
антенны VHF и само устройство.
Возможно, для этого придется приложить некоторые
усилия. По необходимости можно ослабить винты на
корпусе GPS-антенны, не откручивая их полностью.
2
Проденьте новый ремешок через отверстия на
устройстве, направляющей антенны VHF и GPS-антенне.
3
Если необходимо, затяните винты, закрепляющие корпус
GPS-антенны.
Информация о радиоустройстве VHF
Данное устройство можно использовать только на
определенных радиочастотах, разрешенных в той стране,
где оно эксплуатируется. Пульт управления и устройство
для ошейника допускают установку другой антенны. Замена
антенны может повысить рабочие характеристики
радиосвязи и увеличить излучаемую мощность. Не следует
использовать данное устройство с антеннами сторонних
производителей или антеннами, не одобренными компанией
Garmin. Для получения подробной информации о рабочих
характеристиках и диапазоне радиочастот,
поддерживаемом данным устройством, разрешенных
аксессуарах и ограничениях по мощности для разных стран
посетите веб-сайт www.garmin.com/tracking-legal.
Замена VHF-антенны на пульте управления
1
Найдите VHF-антенну (Alpha 50 — пульт управления,
стр. 1).
2
Вращайте VHF-антенну против часовой стрелки, пока она
не отделится от устройства.
3
Вставьте запасную VHF-антенну в разъем для антенны и
вращайте ее вручную по часовой стрелке до упора.
Замена VHF-антенны на устройстве для собачьего
ошейника
УВЕДОМЛЕНИЕ
Старайтесь не гнуть ленту, которая соединяет основной
корпус устройства с GPS-антенной.
Когда крышка снята, старайтесь не задевать уплотнитель,
расположенный напротив VHF-антенны, иначе
водонепроницаемость устройства может ухудшиться.
Прежде чем заменять VHF-антенну, следует удалить всю
грязь, воду и мусор с устройства. Вам также понадобится
малая отвертка Phillips.

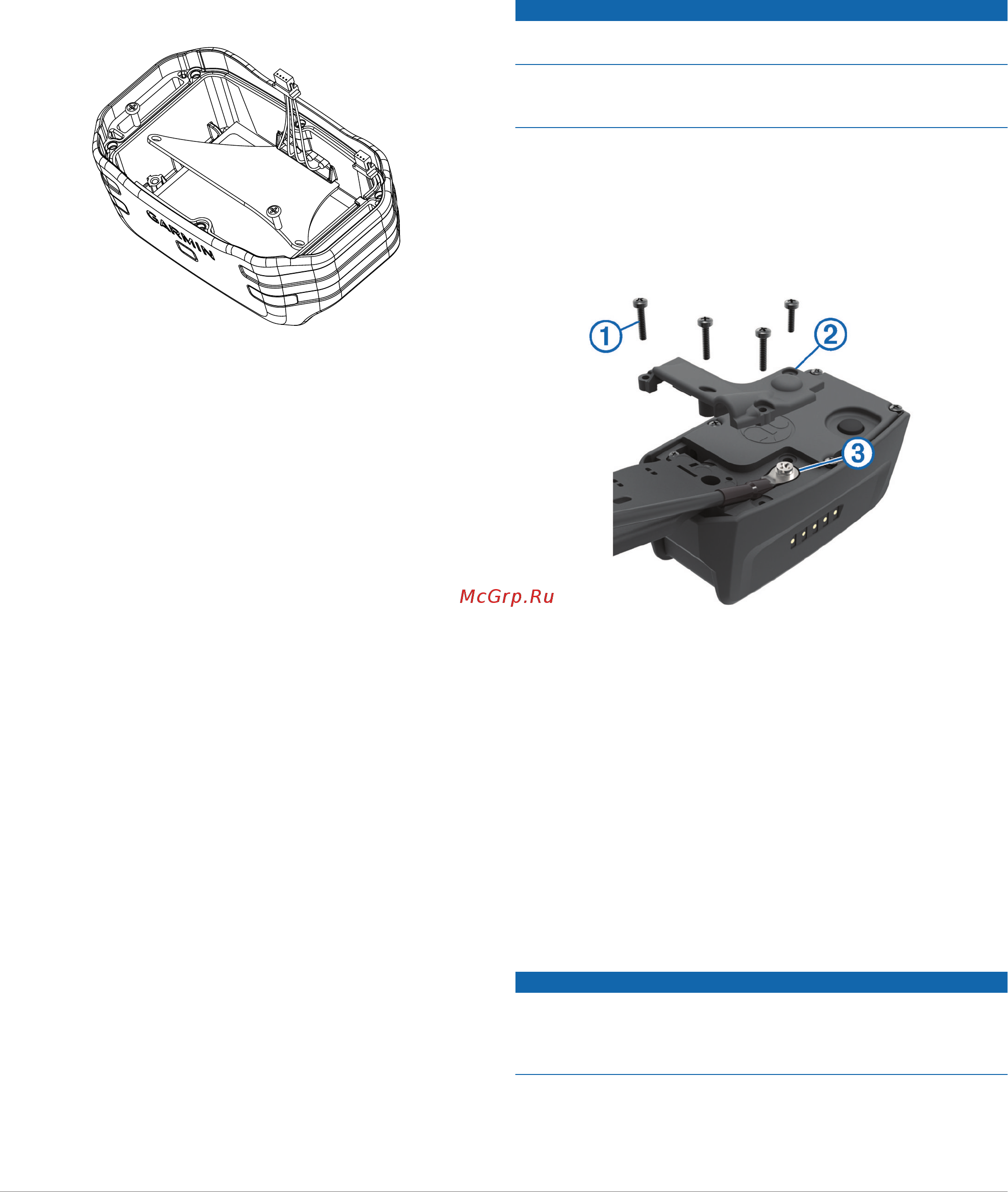

1
Открутите 4 винта
À
из крышки, закрывающей VHF-
антенну.
ПРИМЕЧАНИЕ. запомните положение одного короткого
винта
Á
.
2
Снимите крышку.
3
Открутите винт
Â
, при помощи которого VHF-антенна
крепится к задней панели.
4
Выньте старую антенну, вытянув ее на всю длину.
5
Проложите направляющую антенны вокруг ремешка
ошейника и проденьте новую VHF-антенну через
направляющую.
Это поможет направить антенну вверх.
6
Установите на место винт, при помощи которого VHF-
антенна крепится к задней панели.
7
Установите на место крышку поверх VHF-антенны.
8
Вкрутите 4 винта в крышку, правильно вставив короткий
винт.
Замена предохранителя на автомобильном кабеле
питания
УВЕДОМЛЕНИЕ
При замене предохранителя не потеряйте мелкие детали, а
после замены убедитесь, что все они возвращены на свои
места. Автомобильный кабель питания работает только в
том случае, если сборка произведена правильно.
Если устройство не заряжается в автомобиле, возможно,
необходимо заменить предохранитель, находящийся на
конце автомобильного адаптера.
Приложение 17
