13

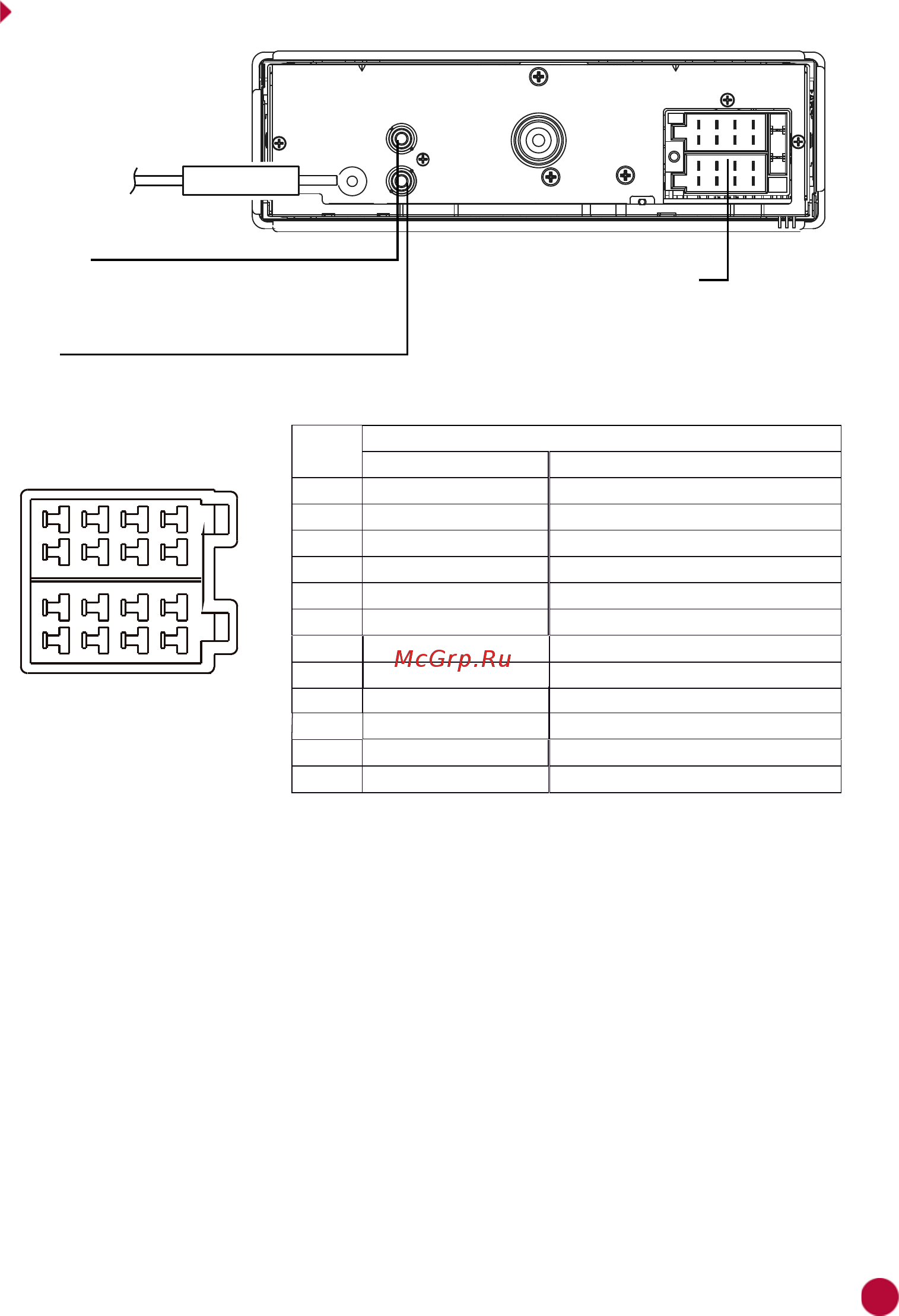

СХЕМА ПОДКЛЮЧЕНИЯ
№
Назначение контактов разъема ISO
Цвет провода
А4
А5
А7
А8
B1
B2
B3
B4
B5
B6
B7
Красный
Синий
Желтый
Черный
Фиолетовый
Фиолетово-черный
Серый
Серо-черный
Белый
Бело-черный
Зеленый
+12 В при включенном АСС
Выход +12 В на авт.антенну
Масса
+12 В постоянно
Правый задний динамик (+)
Правый задний динамик (-)
Правый передний динамик (+)
Правый передний динамик (-)
Левый передний динамик (+)
Левый передний динамик (-)
Левый задний динамик (+)
B8
Зелено-черный
Левый задний динамик (-)
Расположение контактов
разъема ISO:
Секция А
Секция В
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
Назначение
Разъем ISO
Разъем для подключения
FM-антенны
Белый RCA
Красный RCA
Аудиовыход левого переднего канала
Аудиовыход правого переднего канала
ВНИМАНИЕ!
— Неверное подключение устройства может привести к его поломке и лишению права
на гарантийное обслуживание.
— В данном устройстве используются усилители мощности, подключенные по мостовой
схеме. При подключении динамиков не допускается замыкание проводов на массу
автомобиля, на провод питания +12 В или друг с другом.
— Красный провод устройства должен быть подключен к цепи зажигания во избежание
разряда аккумуляторной батареи автомобиля при продолжительной стоянке.
— Желтый провод устройства должен быть подключен к проводу с постоянным напряжением
+12 В, даже при выключенном зажигании. Если Вы не нашли такого провода, то подключи-
тесь к плюсовой клемме аккумулятора после блока предохранителя.
— Черный провод устройства должен быть подсоединен к заземленной металлической части
автомобиля. Если Вы не смогли найти подходящий болт или винт, обратитесь за помощью
к ближайшему дилеру Вашего автомобиля. Для обеспечения хорошего заземления удалите
краску и грязь с тех областей поверхности, с которыми соприкасается провод.
