Pioneer VSX-520-K Black [9/58] Органы управления и индикаторы
![Pioneer VSX-520-K Black [9/58] Органы управления и индикаторы](/views2/1035489/page9/bg9.png)
9
Ru
English
Français
Deutsch
Nederlands
Italiano
Español
Глава 2:
Органы управления и
индикаторы

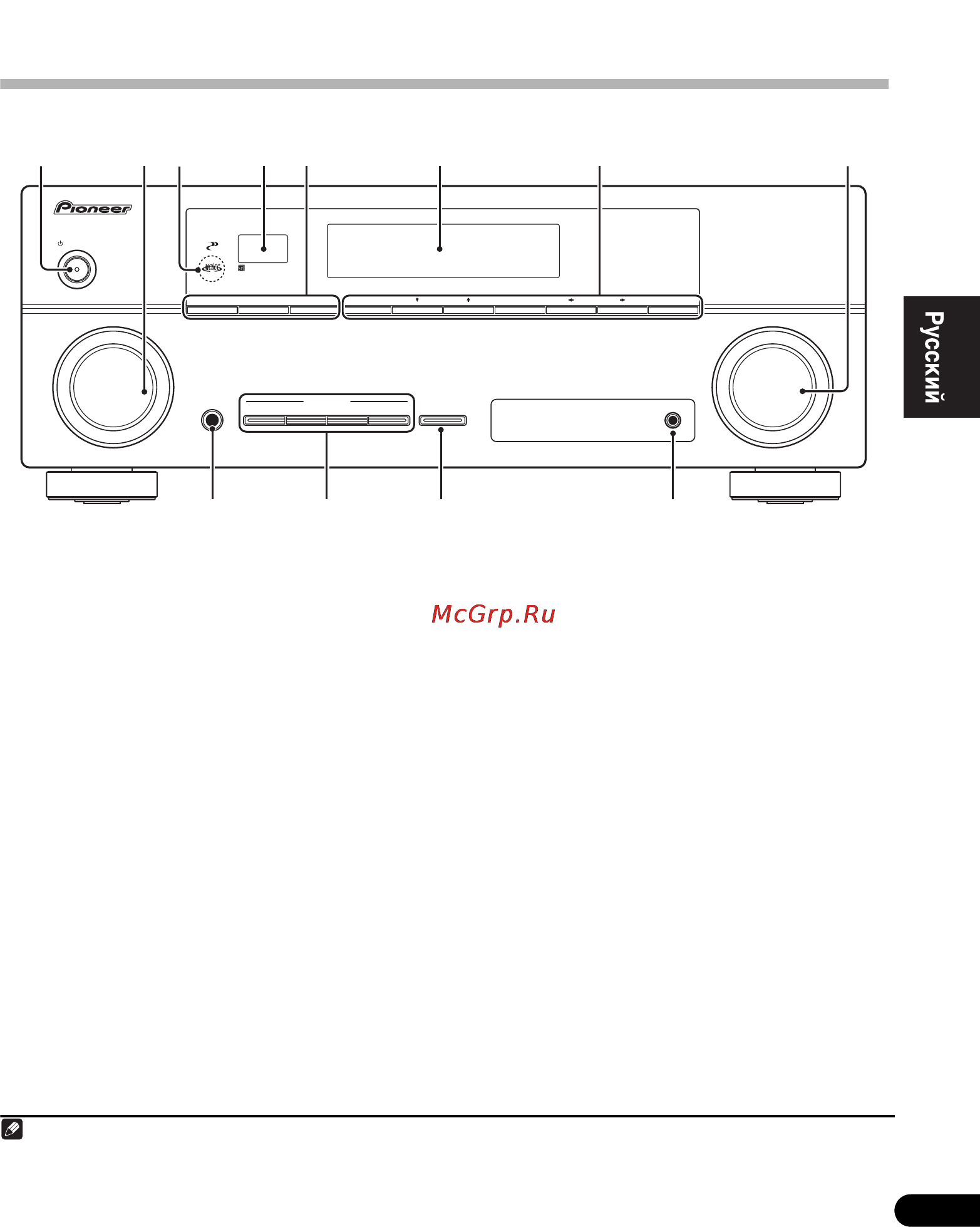

Передняя панель
1
STANDBY/ON
2Peryлятор
INPUT SELECTOR
Используется для выбора источника входа.
3 Индикатор
MCACC
Загорается, когда включена функция Acoustic
Calibration EQ (стр. 34) (для «Acoustic
Calibration EQ» автоматически задается
значение «Вкл.» после автоматической
настройки MCACC (стр. 27)).
4 Датчик пульта
Принимает сигналы от пульта ДУ (см.
Дальность действия пульта дистанционного
управления на стр.10).
5
SPEAKERS
Используется для включения/выключения
системы громкоговорителей. Если выбран
SP OFF, не будет выхода звука из
громкоговорителей, подсоединенных к
данному ресиверу.
DIMMER
Уменьшает или увеличивает яркость
дисплея. Имеется четыре уровня
изменения яркости.
DISPLAY
Переключение дисплея данного
устройства. Режим прослушивания,
громкость звука, настройку выхода
предварительного усилителя или имя
входа можно проверить, выбрав источник
входа.
1
6 Символьный дисплей
См. раздел Дисплей на стр.11.
7 Кнопки управления тюнером
BAND
Переключение между радиодиапазонами
AM, FM ST (стерео) и FM MONO (стр. 43).
TUNE /
Используется для поиска радиочастот
(стр.43).
SPEAKERS
AUTO/DIRECT STEREO/ALC STANDARD
LISTENING MODE
ADV SURROUND SOUND RETRIEVER
DIMMER DISPLAY BAND TUNE TUNER EDIT PRESET ENTER
PHONES
INPUT
SELECTOR
STANDBY/ON
MASTER
VOLUME
MCACC SETUP MIC
AUDIO/ VIDEO MULTI-CHANNEL RECEIVER
VSX
-520
PHASE
CONTROL
1 27854 6
9 1110 12
3
Примечание
1 Настройка выхода предварительного усилителя может отображаться или не отображаться, в зависимости от
выбранного источника входа.
