22
04
Раздел
Ru
устройство к монтажной плате из этого
комплекта, следуя прилагаемым к
комплекту инструкциям.
1. Подключите все провода и проверьте
работу устройства, как описано в
инструкциях по установке монтажной
обоймы.
2. Установите узел радио и монтажной
п л а т ы в п р и б о р н у ю п а н е л ь в
соответствии с инструкциями из
комплекта установки.
3. Ус тан овите на место облицовку
приборной панели.
Установка ISO
На боковых панелях корпуса данного
устройства имеются отверстия с резьбой,
которые в некоторых автомобилях можно
использовать для крепления устройства
к заводским монтажным кронштейнам.
З а п о м о щ ь ю в т а к о й ус т а н о в к е
обращайтесь в местное ателье по
установке автомобильных стереосистем.
1. С н им ите ш та т ну ю ма гн ито л у с
приборной панели или центральной
консоли. Сохраните весь крепеж, он
понадобится при установке новой
магнитолы.
2. Аккуратно отщелкните пластиковую
рамку в передней части корпуса
Установка
н о во го ус тр ой с т в а . С н и м и т е и
выбросьте рамку.
3. Сними те за водски е м о н та ж ные
кронштейны с штатного устройства
и пр и к р е п и т е и х к н о в о м у . Н е
используйте винты размером более
M5 x 6 мм. Более длинные винты
могут повредить компоненты внутри
корпуса.
4. Подключите все провода нового
устройства, как описано в инструкциях
по установке монтажной обоймы.
5. Уста н овите н о в о е устро й ство в
приборную панель или центральную
консоль, выполнив процедуру с шага 1 в
обратном порядке.
Плавкий предохранитель
При замене плавкого предохранителя
вы бирайте новый предохранитель
соответствующего типа и силы тока.
При использовании неподходящих
плавких предохранителей возможно
повреждение устройства.
Подключение аккумулятора
Закончив прокладку проводов, вновь
подключите отрицательную клемму
аккумулятора.

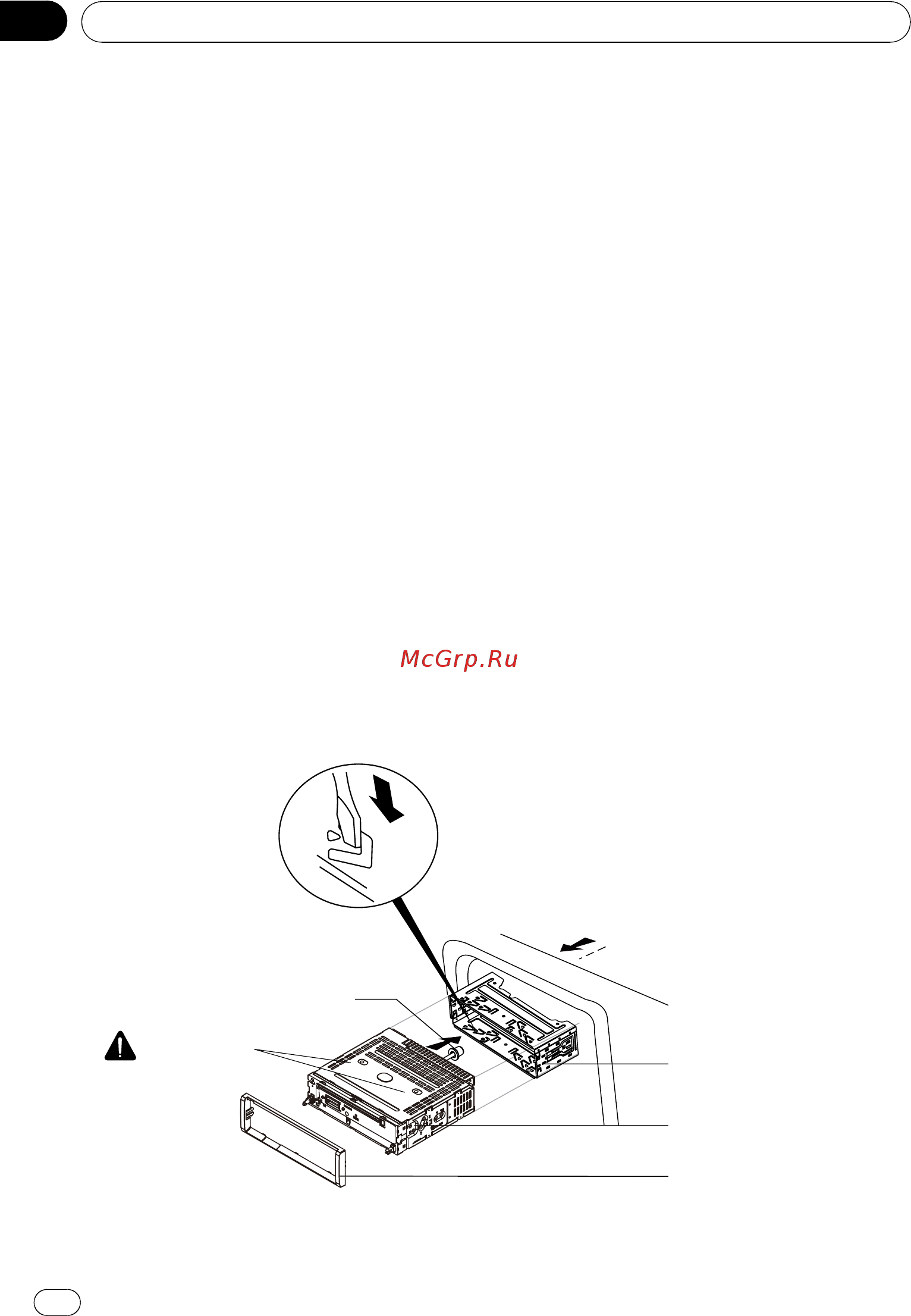

Резиновая подушка
монтажного болта
Отвертка
1. Монтажная обойма
Транспортировочные
винты
2. Вид устройства сзади
Примечание
Правильно устанавливайте облицовочную панель. Ее верхняя сторона тоньше нижней.
3. Обрезной лист
