УСТАНОВКА НА ТЕЛЕВИЗОРЕ С ПЛОСКИМ ЭКРАНОМ
Телевизор с Плоским Экраном с установленным громкоговорителем
Громкоговоритель
Громкоговоритель
Винты для установки
громкоговорителей
(M5 × 10 мм)
Винты для установки
громкоговорителей
(M5 × 10 мм)
Винты для установки
громкоговорителей
(M5 × 10 мм)
Винты для установки
громкоговорителей
(M5 × 10 мм)
Винты для установки
громкоговорителей (M5 × 10 мм)
Винты для установки
громкоговорителей (M5 × 10 мм)
Кабельный зажим*Кабельный зажим*
Кабельный зажим*Кабельный зажим*
Кабель громкоговорителя
Винты для установки
громкоговорителей
(M5 × 10 мм)
Винты для установки
громкоговорителей
(M5 × 10 мм)
Держатель
громкоговорителя
(Для верхнего
правого)
Держатель
громкоговорителя
(Для нижнего
правого)
Держатель
громкоговорителя
(Для нижнего
левого)
Держатель
громкоговорителя
(Для верхнего
левого)
*: аксессуары телевизора с Плоским Экраном
При использовании подставки-столика:
ВНИМАНИЕ:
До того как крепить громкоговоритель, пожалуйста, прикрепите столик-подставку модели KRP-TS01 (или другой столик-
подставку телевизора с Плоским Экраном Pioneer) к телевизору с Плоским Экраном.

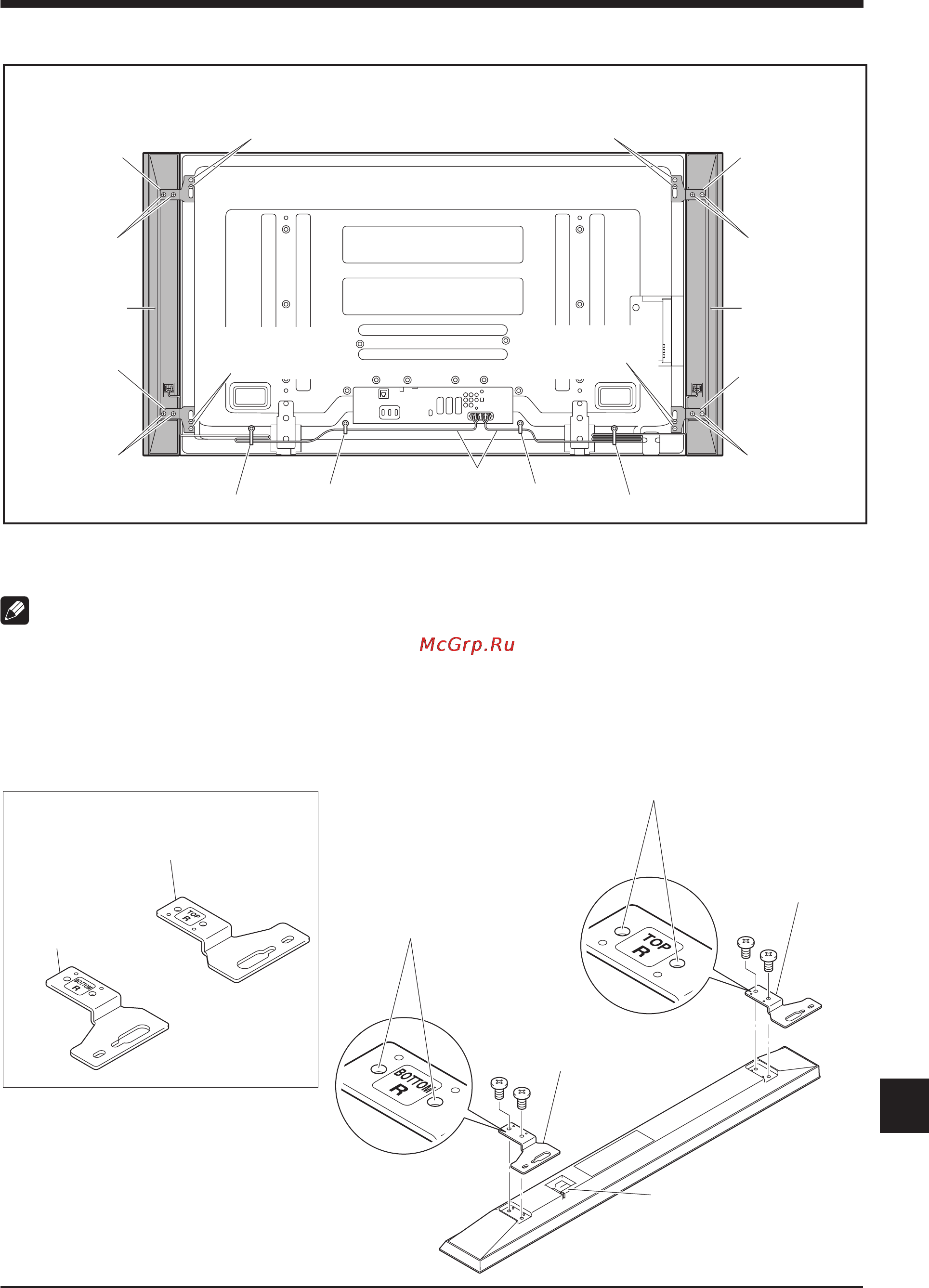

1. Прикрепление держателей громкоговорителей к громкоговорителям.
Есть верхние и нижние держатели громкоговорителей, как для левого, так и для правого громкоговорителя. Прикрепите
соответствующие держатели к верху и низу на оборотной стороне громкоговорителей при использовании имеющихся в
комплекте винтов.
(Здесь показано прикрепление держателя справа. С левой стороны он крепится тем же образом.)
Держатель
громкоговорителя
(Для нижнего правого)
Держатель громкоговорителя
(Для нижнего правого)�
Распо
ложите
громкоговоритель так, чтобы
его терминалы (в нижней
части) были направлены в
вашу сторону.
Держатель громкоговорителя
(Для верхнего правого)
(Тонкое отверстие используется для
установки сверху.)
Держатель
громкоговорителя
(Для верхнего правого)
Винтовые отверстия
Винтовые отверстия
Содержание
- Pyccкий 2
- Внимание 2
- Информация о входе 2
- Проверка аксессуаров 2
- Установка 2
- Pyccкий 3
- При использовании подставки столика 3
- Прикрепление держателей громкоговорителей к громкоговорителям 3
- Телевизор с плоским экраном с установленным громкоговорителем 3
- Установка на телевизоре с плоским экраном 3
- Pyccкий 5
- На картинке подставка столик не представлена 5
- Соединение кабелей громкоговорителей с задней частью телевизора с плоским экраном 5
- Соединение кабелей громкоговорителя с громкоговорителе 5
- Pyccкий 6
- При использовании настенного устройства 6
- Прикрепите громкоговорители к телевизору с плоским экраном смотрите пункты 1 10 на страницах 45 48 6
- Расположите телевизор с плоским экраном на фитинги для крепления настенного устройства 6
- Связывание кабелей 6
- Pyccкий 7
- Спецификации 7
- Уход за корпусом 7
