69
Ru
Pyccкий
2
Крепление дисплея и телевизора Pioneer с
помощью установочных винтов.
Закрепите детали, помеченные стрелками (отверстия с
маркировкой T), с помощью отвертки.
[PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A]
KRP-TS02 / PDK-TS33A / PDK-TS33
Верхняя сторона ..... Установочный винт
➁
(M8 × 40 мм: черный)
Нижняя сторона ..... Установочный винт
➃
(M8 × 15 мм: черный)
[KRP-500P / KRP-500M]
KRP-TS02
Верхняя сторона ..... Установочный винт
➂
(M8 × 23 мм: черный)
Нижняя сторона ..... Установочный винт
➃
(M8 × 15 мм: черный)
Установочный винт
(M8 x 40 мм: черный)
������������������
или
(M8 x 23 мм: черный)
Установочный винт
�
�
(M8 x 15 мм: черный)
Задняя
сторона
Передняя
сторона
Вес дисплея и телевизора Pioneer составляет
примерно 30 кг, он не имеет достаточной
толщины и является неустойчивым.
Следовательно, их должны собирать и
устанавливать, как минимум, два человека.
Внимание
• Обязательно установку выполняйте на ровной,
устойчивой поверхности.
• Вставьте винты в отверстия вертикально и надежно
затяните.
• Подложите ткань или другой материал под дисплей для
предотвращения царапин или повреждений.
• После легкого поворота винта вручную на два или три
оборота затяните его отверткой.
1

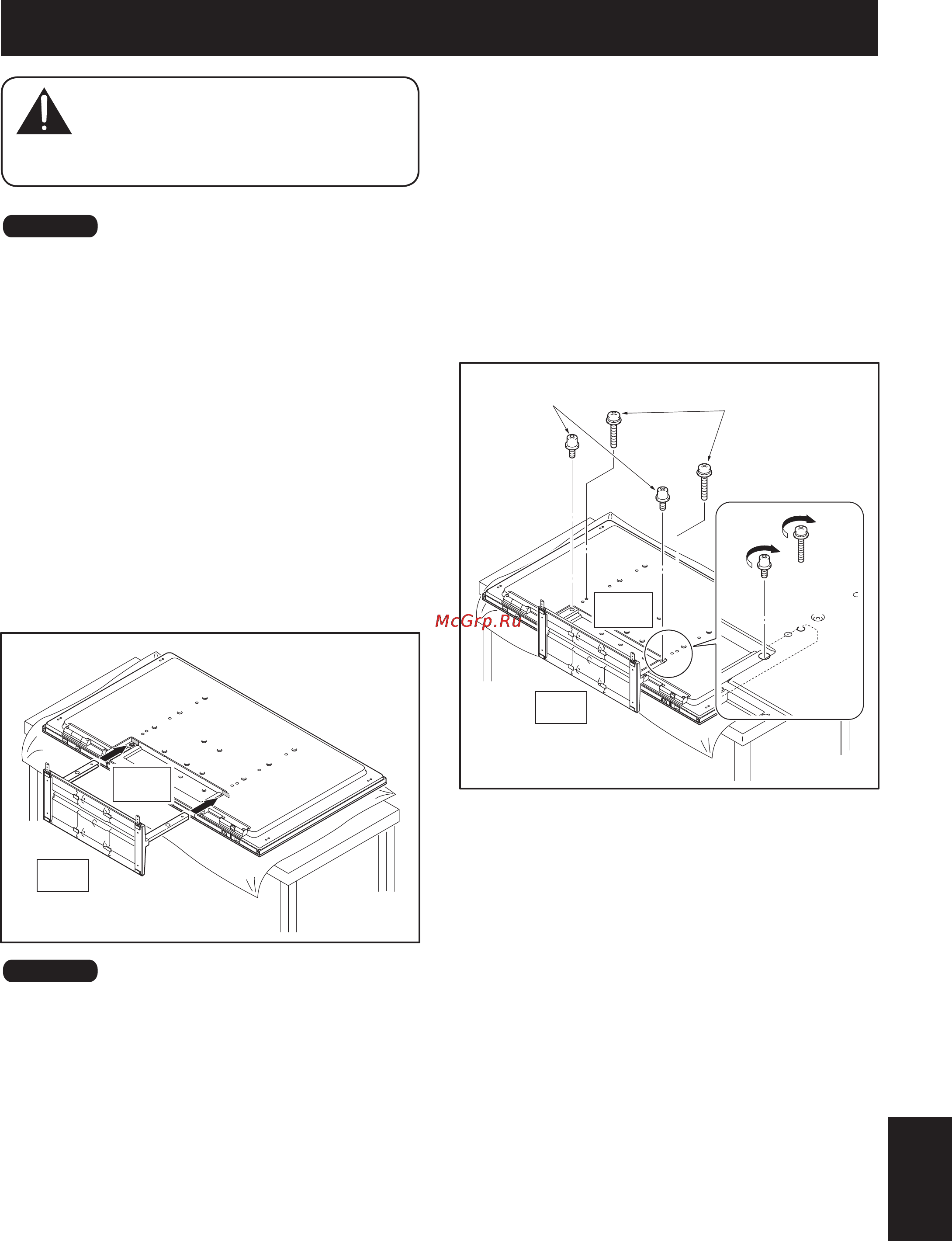

Подсоединение дисплея и телевизора
Pioneer к столику-подставке.
Уложите дисплей и телевизор Pioneer на ровную
поверхность. Выровняйте опоры столика-подставки с
установочными пазами дисплея и телевизора Pioneer
и аккуратно вставьте опоры. Убедитесь, что опоры
столика-подставки не входят в контакт ни с чем другим,
кроме установочных пазов дисплея и телевизора Pioneer.
Контакт с любой другой поверхностью может привести
к появлению царапин или деформации задней стороны
дисплея или терминалов.
Задняя
сторона
Передняя
сторона
Внимание
При укладывании дисплея и телевизора Pioneer будьте
внимательны, чтобы его не поцарапать и не повредить.
Подсоединение дисплея и телевизора Pioneer
