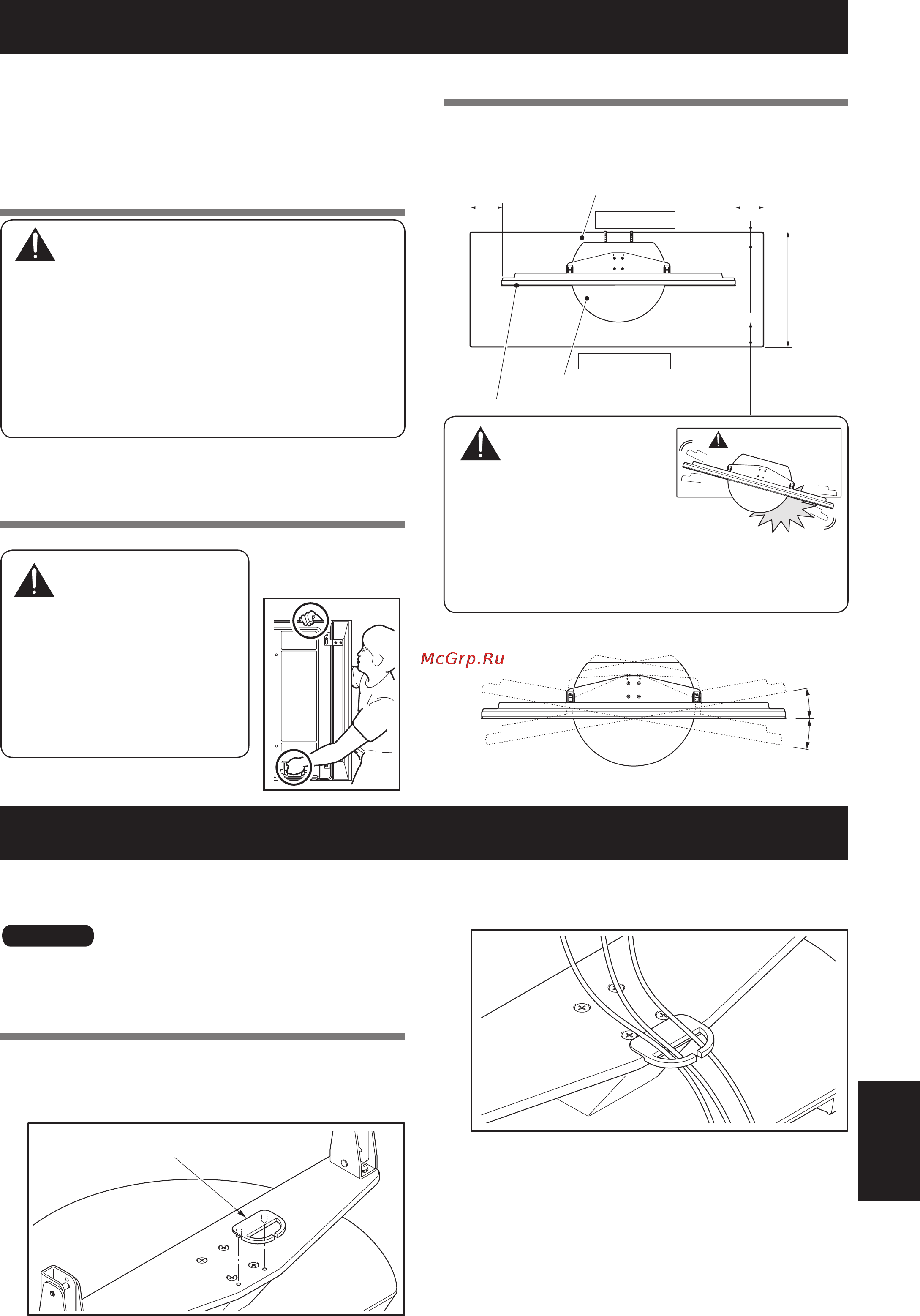

71
Ru
Pyccкий
Установка продукта на тумбе под телевизор и т.д.
Обязательно соблюдайте следующие меры
предосторожности при перемещении или установке этого
продукта с дисплеем и телевизором Pioneer на тумбу под
телевизор или в другое место.
Меры предосторожности при
перемещении
Внимание
• При перемещении продукта более чем
на несколько метров, сначала снимите
громкоговоритель затем снимите дисплей
и телевизор Pioneer со столика-подставки
и переместите громкоговоритель, дисплей
и телевизор Pioneer и столик-подставку по
отдельности.
• При отсоединении дисплея и телевизора
Pioneer от столика-подставки обязательно
соблюдайте процедуру, описанную в разделе
«Отсоединение дисплея и телевизора Pioneer
от столика-подставки» на странице 73.
Меры предосторожности при
установке на тумбу под телевизор
или в другое место
При установке на тумбу
под телевизор или
в другое место держите
дисплей и телевизор Pioneer
за ручки, расположенные на
задней поверхности дисплея
и телевизора Pioneer. Если
держаться за громкоговорители,
это может вызвать их
повреждение или искривление.
Меры предосторожности при установке
Убедитесь, что впереди и сзади столика-подставки Вы всегда
обеспечиваете минимальное пространство величиной,
указанной на следующей схеме.
Тумба под телевизор
Столик-подставка
Мин. 30 ммМин. 30 мм
Мин. 30 мм Мин. 40 мм
Задняя сторона
Передняя сторона
Ширина тумбы под телевизор
Рекомендуется 480 мм или более
Дисплеи и телевизоры Pioneer
Внимание
• Если столик-
подставка выступает
за габариты тумбы
под телевизор,
это может быть
причиной непредвиденных
происшествий, таких как поломка
или падение оборудования.
• При повороте примите меры, чтобы не
допустить столкновение дисплея со стенами
или окружающими предметами.
Диапазон углов поворота
10°
10°
Держите дисплей и
телевизор Pioneer за
его ручки и сверху.
Подготовка кабелей
Используйте имеющиеся в комплекте кабельные хомуты
для зажима кабелей.
Внимание
Будьте очень внимательны, чтобы не прилагать усилие
к основаниям кабелей со стороны дисплея и телевизора
Pioneer.
Использование кабельных хомутов
1
Вставьте кабельный хомут через отверстие
в верхней поворотной площадке столика-
подставки.
Кабельный хомут
2
Соберите кабели вместе и пропустите их
через кабельный хомут.
Выступание за габариты
является опасным.
Внимание
